Câblage
4. Méthode de câblage
de l'unité intérieure
Desserrez le couvercle du câble et branchez le cordon d'alimentation et le câble de communication de l'unité intérieure sur la
borne correspondante.
Remarque:
Lors de la connexion du cordon d'alimentation au terminal d'alimentation, veuillez faire attention aux éléments suivants:
• Ne connectez pas le cordon d'alimentation avec des dimensions différentes à la même extrémité du câble de connexion.
Un contact incorrect provoquera une génération de chaleur.
• Ne connectez pas la ligne d'alimentation avec des dimensions différentes à la même extrémité de câble de mise à la terre.
Le contact incorrect affectera la protection.
• Ne connectez pas la ligne d'alimentation à l'extrémité de connexion du câble de communication.
Une connexion incorrecte peut endommager l'unité connectée.
• Le câblage doit assurer que la ligne de terre est la dernière à être rompue par la force.

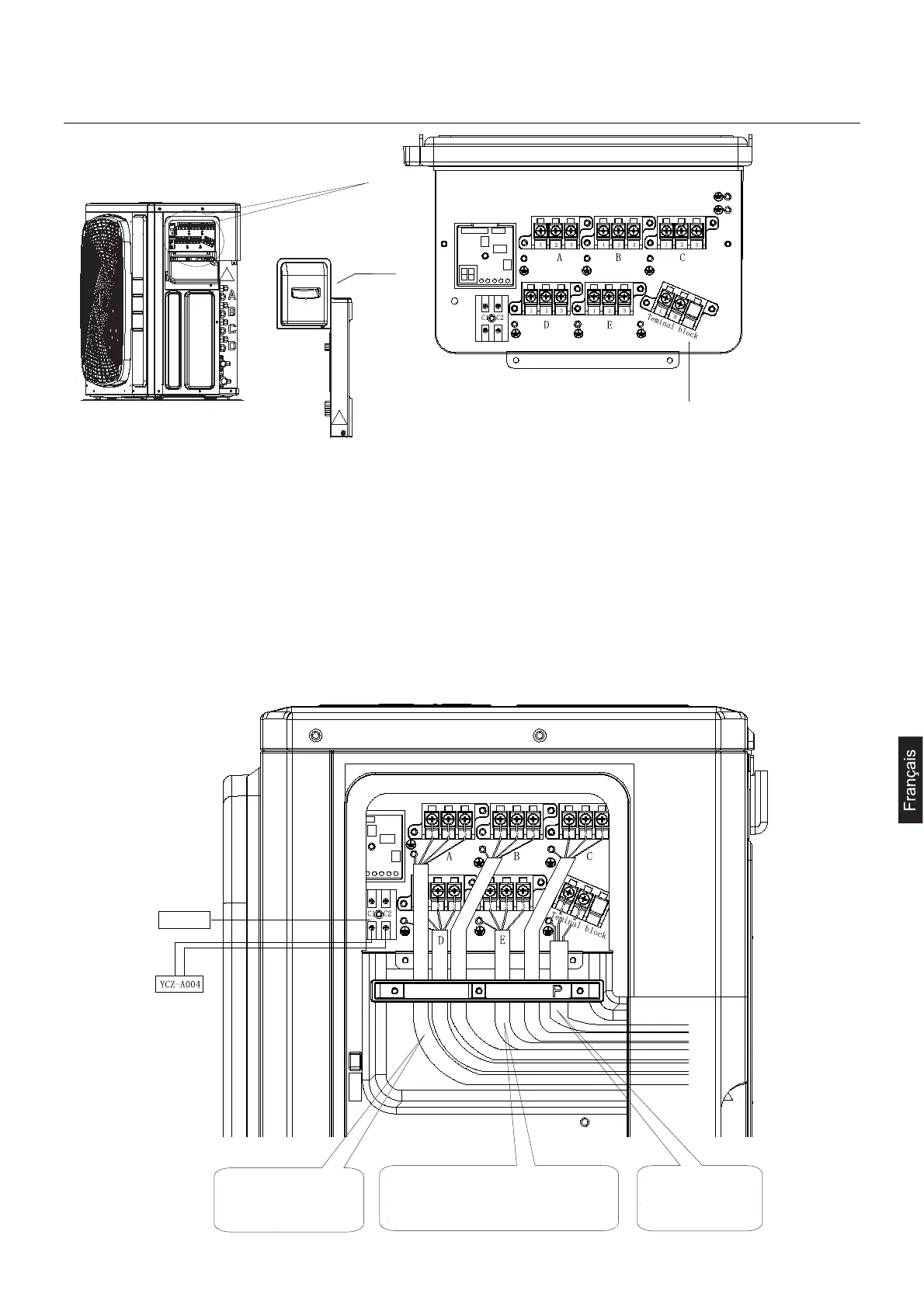

5. Exemple de schéma de câblage.
Pour le schéma de câblage, veuillez se réfèrer à ce qui suit.
27
Façonnez les câbles de façon
à ce qu'il n'y ait pas de levage
de la trappe de service ou
d'autres pièces structurelles.
Fixez fermement le câblage de dérivation à l'aide
des 4 vis fournies, comme indiqué sur la figure.
Fixez fermement en vous assurant qu'aucune
pression extérieure n'est exercée sur les bornes.
Utilisez les câbles
spécifiés et
connectez-les en toute
sécurité.
A
¡æ
B
C
D
E
Couvercle de
soupape
Bornier
Facultatif
