Dibujos de instalación de unidades interiores y exteriores
No conecte la tubería de derivación incrustada y la unidad exterior cuando solo realice trabajo de tubería sin conectar la unidad
interior para agregar otra unidad interior más adelante. Asegúrese de que no entre suciedad o humedad en ninguno de los lados
de la tubería de la rama incrustada.

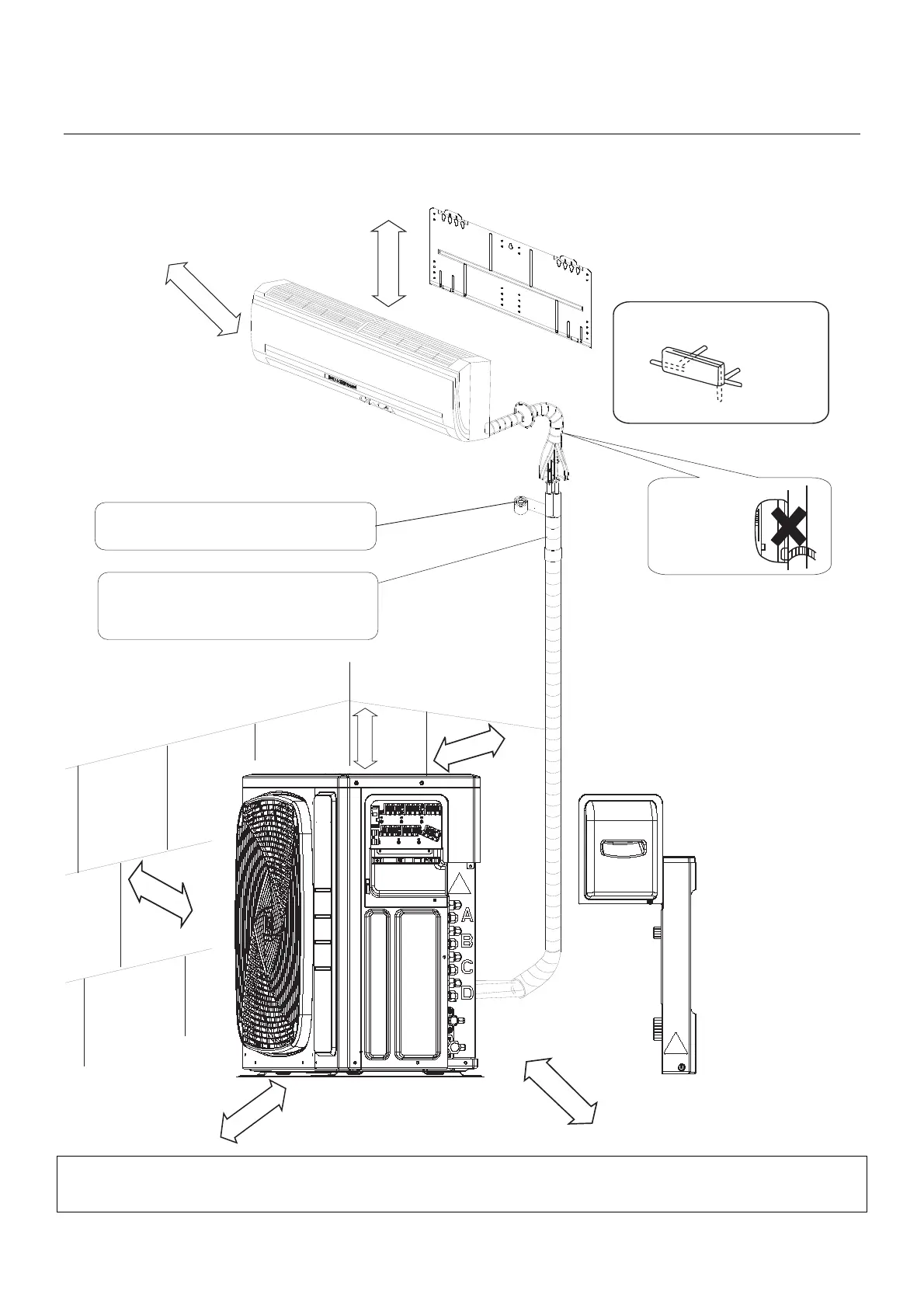

La figura de instalación se refiere a lo siguiente.
Si existe el peligro de que la unidad se caiga o se vuelque, fije la unidad con pernos de base o con un cable u otro medio. Si la
ubicación no tiene un buen drenaje, coloque la unidad sobre una base de montaje nivelada (o un pedestal de plástico).
Instale la unidad exterior en una posición nivelada. De lo contrario, puede producirse una fuga de agua o acumulación.
20
Disposición de las direcciones de las
tuberías Trasera
izquierda
Abajo a la derecha
Derecha
Abajo
Izquierda
Más de
10 cm
Más de
1
0
cm
Más de
6
0
cm
Más de
25cm
A
¡æ
B
C
D
E
Más de 5cm
Más de 10
cm
Envuelva el tubo de aislamiento con la cinta de
acabado de abajo hacia arriba.
Corte la tubería de aislamiento térmico a una
longitud adecuada y envuélvala con cinta,
asegurándose de que no quede ningún espacio en
la línea de corte de la tubería de aislamiento.
Se debe prestar
atención al
levantamiento de
la manguera de
drenaje
Más de 30cm
