Limitaciones en la instalación
Trabajo de tuberías de refrigerante
1. Instalación de la unidad exterior
1) Cuando instale la unidad exterior, consulte "Precauciones para seleccionar la ubicación1" y los "Dibujos de instalación de la
unidad interior / exterior".
2) Si el trabajo de drenaje es necesario, siga los procedimientos a continuación.
2. Drenar el trabajo
1) Use el tapón de drenaje para el drenaje.
2) Si el puerto de drenaje está cubierto por una base de montaje o superficie del piso, coloque bases adicionales para los pies de
al menos 30 mm de altura debajo de las patas de la unidad exterior.
3) En áreas frías, no use una manguera de drenaje con la unidad exterior. (De lo contrario, el agua de drenaje puede congelarse,
lo que perjudica el rendimiento de la calefacción).
22

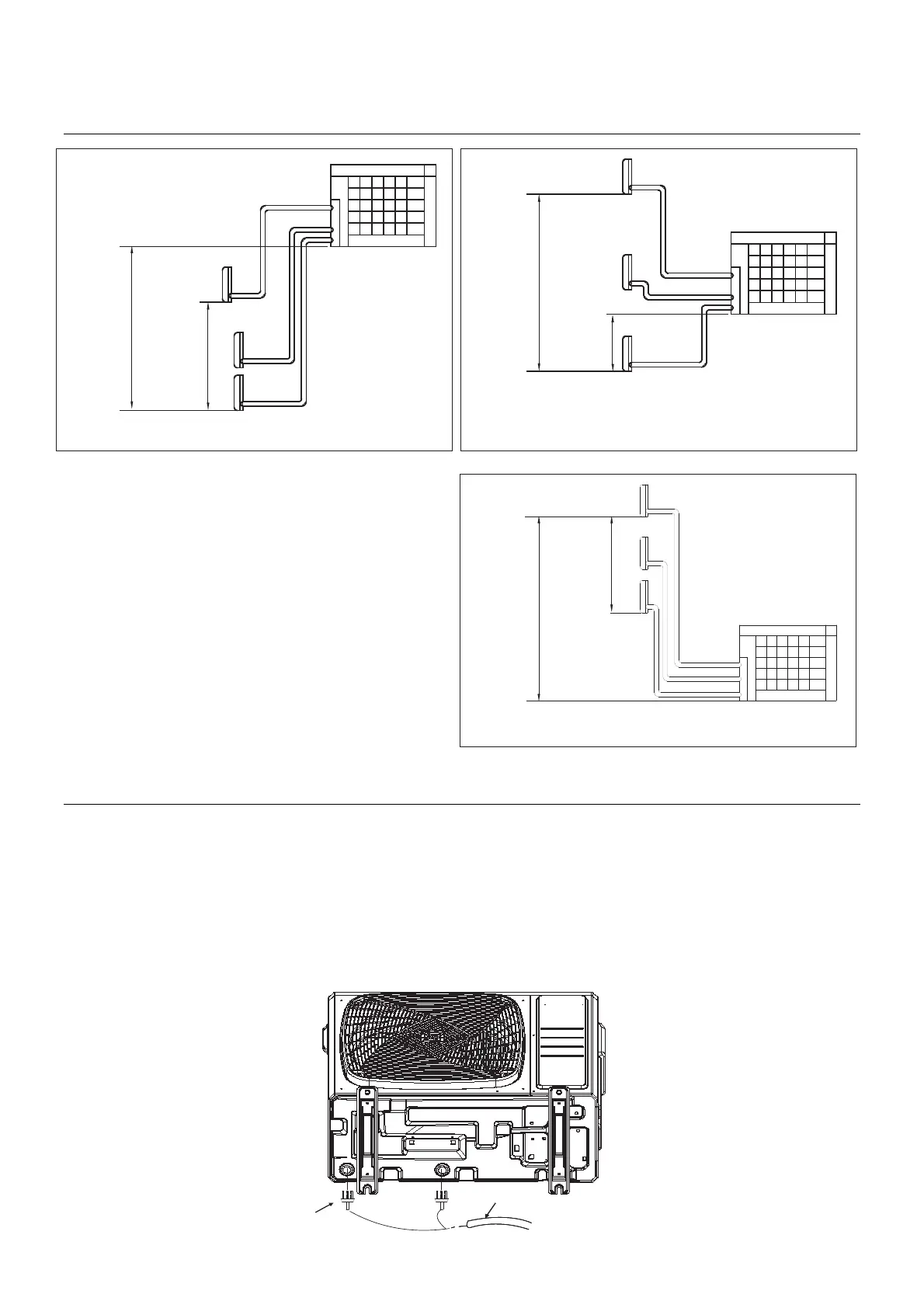

Unidad interior
Unidad exterior
Diferencia
de nivel
15m como
máximo
Diferencia
de nivel
7.5m como
máximo
Si la unidad exterior está posicionada más alta que todas las
unidades interiores.
Diferencia
de nivel
15m como
máximo
Diferencia
de nivel
7.5m como
máximo
Unidad exterior
Unidad interior
Si la unidad exterior está posicionada más alta que una o más
unidades interiores. (Si es inferior a una o más unidades interiores)
Unidad interior
Diferencia
de nivel
15m como
máximo
Diferencia
de nivel
7.5m como
máximo
Unidad exterior
Si todas las unidades interiores están posicionadas más altas que la
unidad exterior
Drene el codo
Manguera
