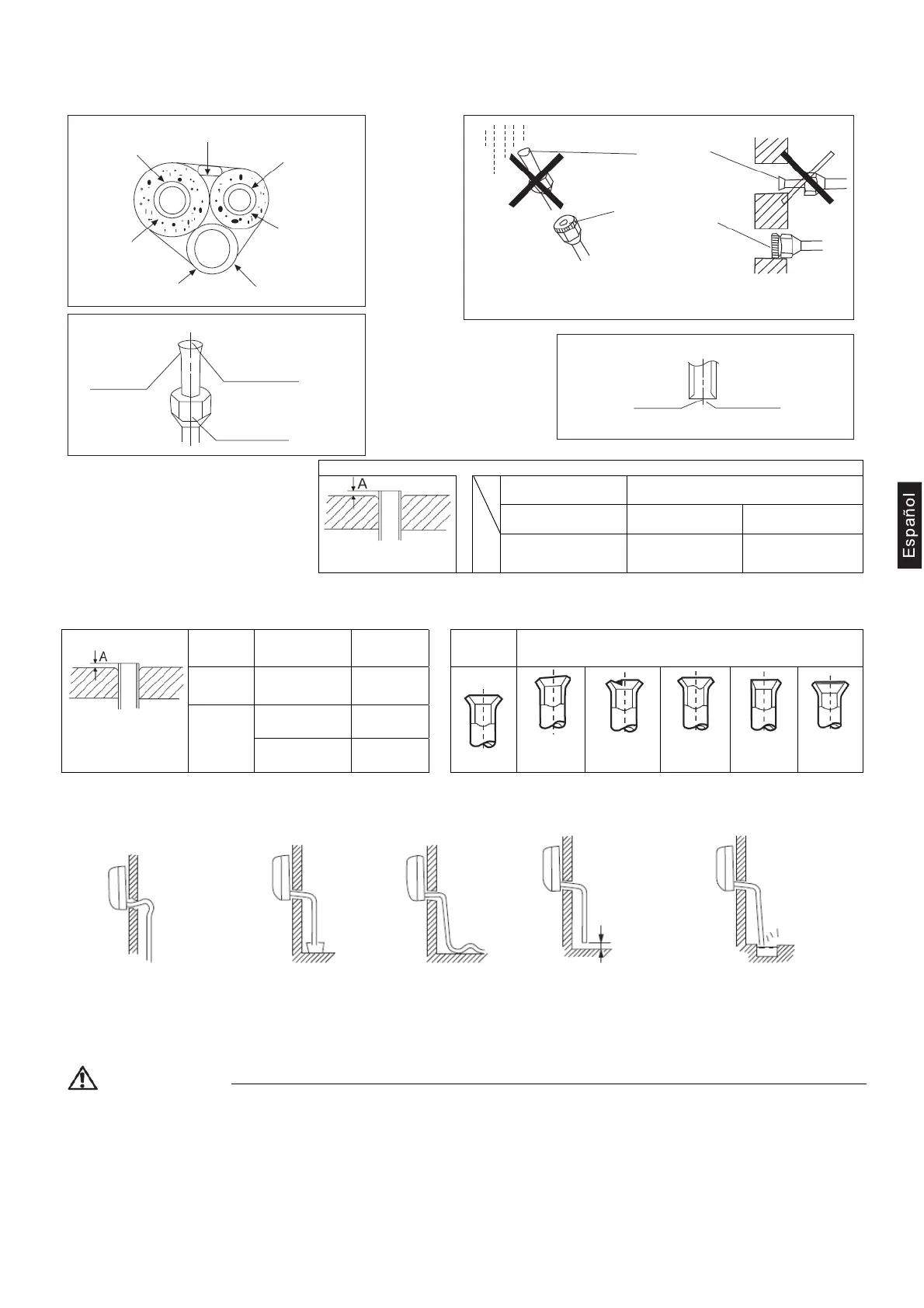

3) Utilice
tuberías de aislamiento térmico separadas para la tubería de refrigerante líquido y de gas.
Establezca exactamente en la posición que se muestra a continuación.
Flare herramientas
mueren
Herramienta Flare para
R32
Herramienta de bengala convencional
Tipo de embrague
Tipo de embrague
(tipo rígido)
Tipo de tuerca de ala
(Tipo imperial)
0-0. 5mm 1.0-1.5 mm 1.5-2.0mm
8. Trabajo de corte y abocardado de tuberías
 El corte de la tubería se realiza con un cortatubos y las fresas deben retirarse.
 Después de insertar la tuerca abocardada, se lleva a cabo el trabajo de abocardado.
Flare herramientas
mueren
Tubo
Diámetros de
tubería
Tamaño A
(mm)
Correcto
Incorrecto
Lado
líquido
6.35mm(1/4")
0.8~1.5
Lado del
gas
9.52mm(3/8")
1.0~1.5
12.7mm(1/2")
1.0~1.5
Apoyarse
Daño de la
llamarada
Grieta Parcial
Demasiad
o afuera
9. En el drenaje
 Instale la manguera de drenaje para que tenga una pendiente descendente sin falta. Por favor, no haga el drenaje como se
muestra a continuación.
Se vuelve alto a mitad de
camino.
El final está inmerso
en el agua
Agita.
La brecha con el suelo es
muy pequeña.
Ahí está el mal olor de una
zanja.
 Por favor, vierta agua en la bandeja de drenaje de la unidad interior y confirme que el drenaje se lleve a cabo completamente
en el exterior.
 En caso de que la manguera de desagüe adjunta esté en una habitación, aplique aislamiento térmico sin falta.
ADVERTENCIA
1) No use aceite mineral en la parte abocinada.
2) Evite que el aceite mineral ingrese al sistema, ya que esto reduciría la vida útil de las unidades.
3) Nunca use tubería que haya sido utilizada para instalaciones previas. Solo use piezas que se entregan con la unidad.
4) Nunca instale un secador en esta unidad R32 para garantizar su vida útil. El material de secado puede disolverse y dañar el
sistema.
5) El abocardado incompleto puede causar fugas de gas refrigerante.
Cableado entre unidades
Tubería de gas
Tubo de líquido
Aislamiento
de tubería
de gas
Cinta de acabado
Manguera de drenaje
Aislamiento
de tubería
líquida
Comprobar
La superficie
interna de Flare
debe estar libre
de defectos.
El extremo del tubo debe
estar uniformemente
abocinado en un círculo
perfecto.
Asegúrese de que la
tuerca abocinada esté
colocada.
Lluvia
Asegúrate de
colocar un gorro.
Si no hay una tapa
abocinada, cubra
la
boca del quemador con
un golpecito para evitar
la entrada de suciedad
o agua.
pared
Corte exactamente
en los ángulos de
U a la derecha.
Eliminar rebabas
Menos de 5cm
