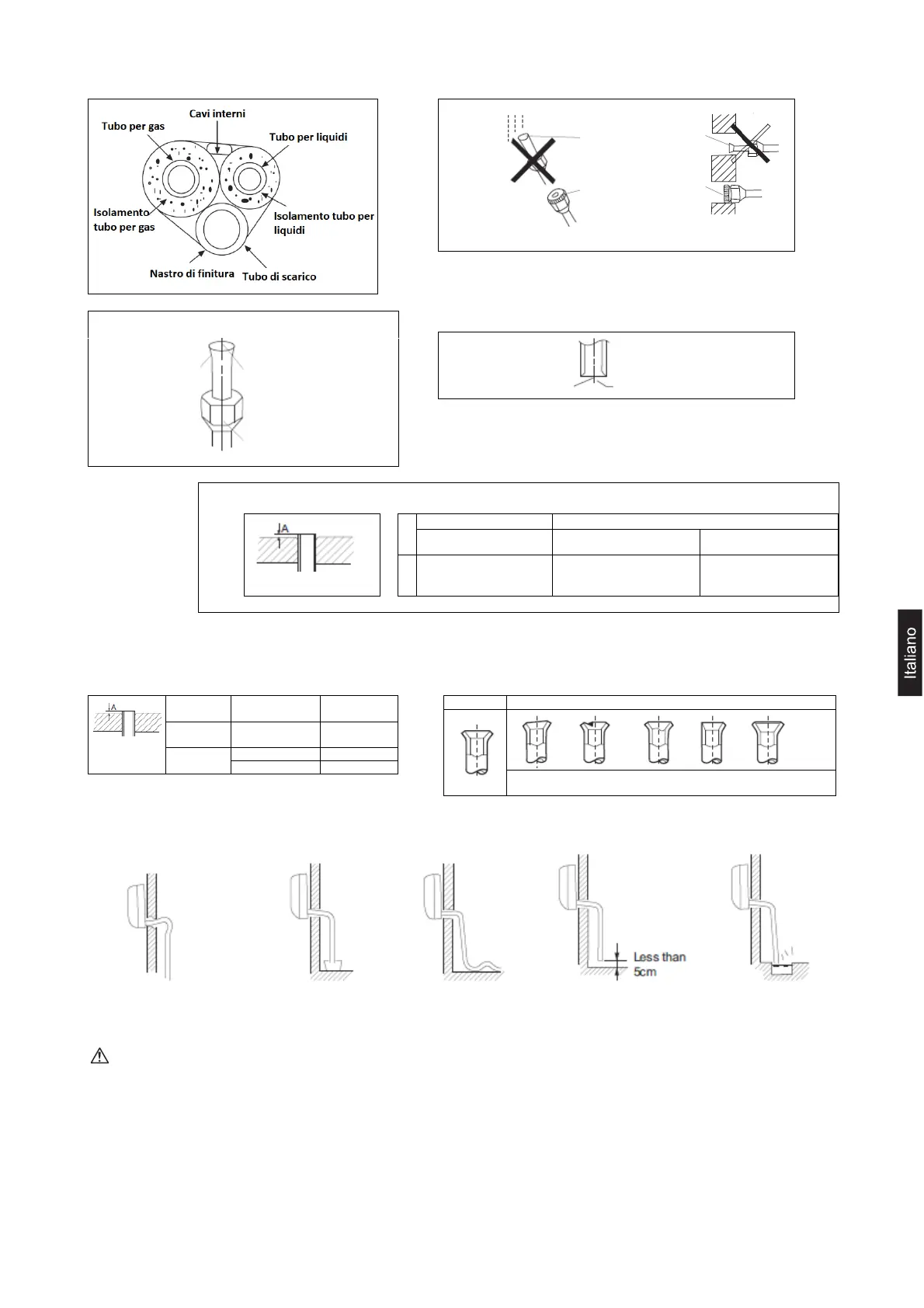

3) Usare tubi termoisolati separati per il gas e il liquido refrigerante
Parete
Pioggia
Mettere un tappo
Se non è
disponibile un
tappo svasato;
coprire l’imbocco
della svasatura
con del nastro per
evitare che
penetrino sporco
o acqua
Controllare
La superficie
interna della
svasatura non
deve avere difetti
Il tubo deve essere
svasato in modo
omogeneo, con una
circonferenza perfetta
Accertarsi che Il dado
svasato sia essere in
posizione
Tagliare
esattamente ad
angolo retto
Rimuovere le bave di taglio
Mettere esattamente nella posizione illustrata in seguito
Cartellatrice
Cartellatrice per R32
Cartellatrice convenzionale
A frizione
A frizione (tipo rigido)
Tipo con galletto di
fissaggio (tipo imperiale)
0-0.5mm
1.0-1.5mm
1.5-2.0mm
8.Tagli e svasatura dei tubi
 Tagliare i tubi con l’apposito utensile taglia tubi e rimuovere le bave di taglio.
 Inserire il dado per svasare e procedere con la svasatura.
Cartellatrice
Tubo
Diametro del
tubo
Misura A
(mm)
Lato
liquido
6.35 mm(1/4")
0.8~1.5
Lato gas
9.52 mm(3/8")
1.0~1.5
12.7 mm(1/2")
1.0~1.5
Corretto
Scorretto
Storto
Danno alla
svasatura
Cricca Parziale Troppo
esterno
9. Drenaggio
 Installare il tubo flessibile di scarico in modo che sia inclinato in discesa. NON disporre il drenaggio come mostrato
di seguito.
Troppo alto a metà
Estremità immersa in acqua
A gobbe
Distanza da terra insufficiente
(meno di 5 cm)
Cattivo odore dal pozzetto
 Versare dell’acqua nella vaschetta di scarico dell'unità interna e verificare che scarichi bene verso l’esterno.
 Se il tubo di scarico collegato si trova dentro ad una stanza, dotarlo di isolamento termico senza danneggiarlo.
ATTENZIONE____________________________________________________________________________
1) Non utilizzare olio minerale sulle parti svasate.
2) Evitare che penetri olio minerale nel sistema poiché ciò riduce la durata delle unità.
3) Non usare mai tubi già impiegati per altre installazioni in precedenza. Utilizzare solo componenti forniti con l'unità.
4) Non collegare mai un essiccatore a questa unità contenente R32 poiché ne pregiudicherebbe la durata: il materiale
essiccante può dissolversi e danneggiare il sistema.
5) Una svasatura incompleta può causare perdite di gas refrigerante.
