5B
7A
7B
7C
10A
CL
I
CK
!
10D
10C
10B
CL
I
CK
!
1C
10D
6B
6A
7D
7C
AFD
9A
AFD
AFD
AFD
9B

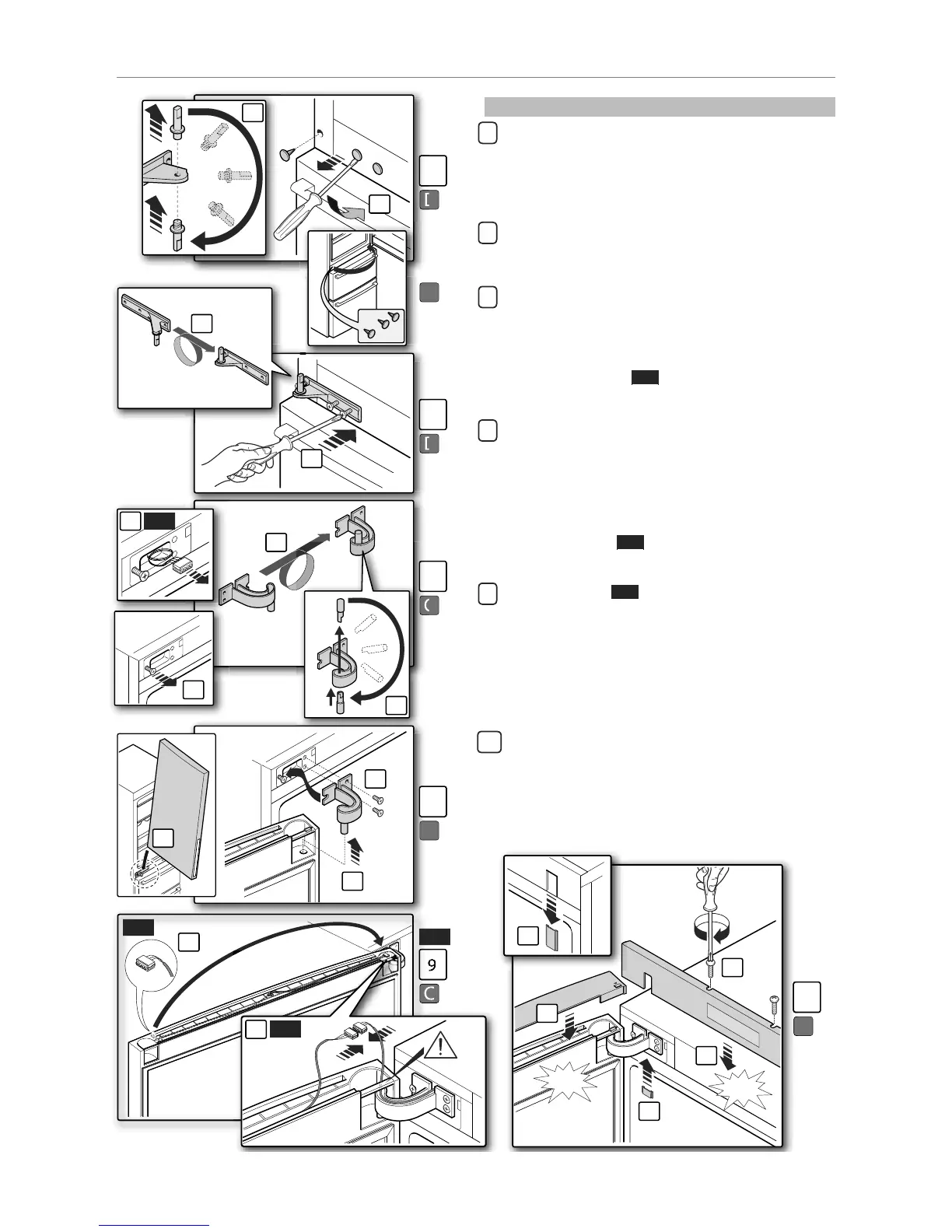

Reversibilidad puerta: montaje puertas del lado izquierdo
5 A) Sujetar la bisagra central con una pinza, desenroscar el perno,
girarlo a 180°, volverlo a montar en la bisagra.
B) Con un destornillador plano sacar las tres tapas ciegas del
travesaño central del lado izquierdo y volverlos a montar
en el lado derecho.
6 A) Girar la bisagra central 180°
B) sujetarla con los tornillos en el lado izquierdo del
travesaño central.
7 A) Aflojar el tornillo (ya presente) en el ledo superior
izquierdo del aparato.
B) Coger la bisagra superior, girarla cabeza abajo;
C) quitar el perno (ahora se encuentra hacia arriba) de la
bisagra y ponerlo en la parte inferior;
D) solo para modelos
AFD
: extraer de la cavidad el cable
display y, de momento, dejarlo colgando del aparato.
8 A) Coger la puerta del frigoríco y ponerla en el perno de la
bisagra central.
B) Meter la bisagra superior en la puerta y colocar ésta en su
lugar.
C) poner la ranura de la bisagra en el tornillo que se encuentra en
el lado izquierdo (aojado en la fase 7A); bloquear la bisagra
al aparato, enroscando dos tornillos en ella.
Solo para modelos
:
A) desplazar el cable display que se encuentra en la
ranura encima de la puerta del frigorífico del lado
izquierdo al derecho, manteniéndolo dentro de la ranura
adecuada;
B) hacer pasar el cable que se encuentra en el interior de la
rejilla de la bisagra bajo el travesaño de la puerta y unir
los dos cables display.
10
A) Aplicar a presión el cabezal (que habíamos quitado antes)
en el lado superior de la puerta del frigoríco.
B) Aplicar a presión el panel frontal, presionando en varios
puntos;
C) sujetarlo con dos tornillos;
D) aplicar los clip en el lado derecho e izquierdo (que habíamos
quitado antes).
