5B
7A
7B
7C
10A
CL
I
CK
!
10D
10C
10B
CL
I
CK
!
1C
10D
6B
6A
7D
7C
AFD
9A
AFD
AFD
AFD
9B

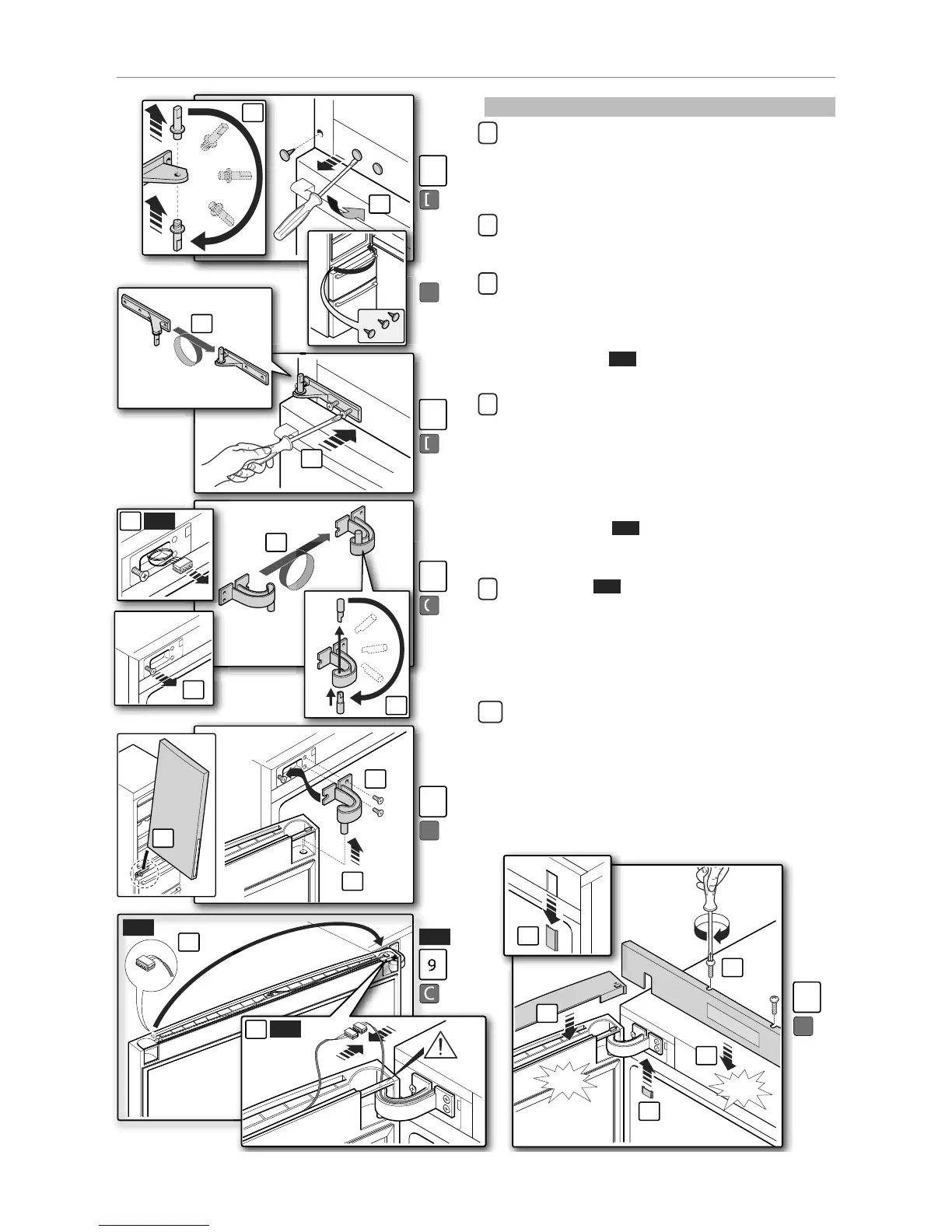

Reversibilità porta: montaggio porte sul lato sinistro
5 A) Prendere la cerniera centrale, aiutandosi con una pinza svitare
il perno, capovolgerlo di 180° e riavvitarlo sulla cerniera.
B) Aiutandosi con un cacciavite a taglio, sfilare i tre copri-fori
della traversa centrale dal lato sinistro e rimontarli sul lato
destro.
6 A) Prendere la cerniera centrale e ruotarla di 180°;
B) fissarla con le apposite viti su lato sinistro della traversa
centrale.
7 A) Allentare leggermente la vite (già presente) al lato
superiore sinistro dell’apparecchiatura.
B) Prendere la cerniera superiore, capovolgerla sottosopra;
C) togliere dalla cerniera il perno (ora si trova verso l’alto)
ed infilarlo nella sua parte inferiore;
D) solo per modd.
AFD
: estrarre dal vano il cavetto display
e, provvisoriamente, lasciarlo pendere dall’apparecchiatura.
8 A) Prendere la porta del frigorifero, infilarla nel perno
della cerniera centrale,
B) infilare la cerniera superiore sulla porta ed avvicinare la
stessa nell’apposita sede dell’apparecchiatura.
C) Infilare l’ asola della cerniera sulla vite presente sul lato
sinistro (allentata in fase 7A);
bloccare la cerniera all’apparecchiatura, avvitando su di
essa due viti.
Solo per modd.
:
A) spostare il cavetto display che si trova nella fessura sopra
la porta frigo dal lato sinistro al lato destro mantenendolo
sempre all’interno della fessura predisposta;
B) far passare il cavetto che si trova all’interno della feritoia
della cerniera sotto il traversino della porta e unire i due
cavetti display.
10 A) Applicare a scatto la testatina (rimossa in precedenza)
sul lato superiore della porta del frigorifero.
B) Applicare a scatto il pannello frontale facendo pressione
in più punti;
C) fissarlo con due viti;
D) applicare le clip sul lato destro e sinistro (rimosse in
precedenza).
