5B
7A
7B
7C
10A
CL
I
CK
!
10D
10C
10B
CL
I
CK
!
1C
10D
6B
6A
7D
7C
AFD
9A
AFD
AFD
AFD
9B

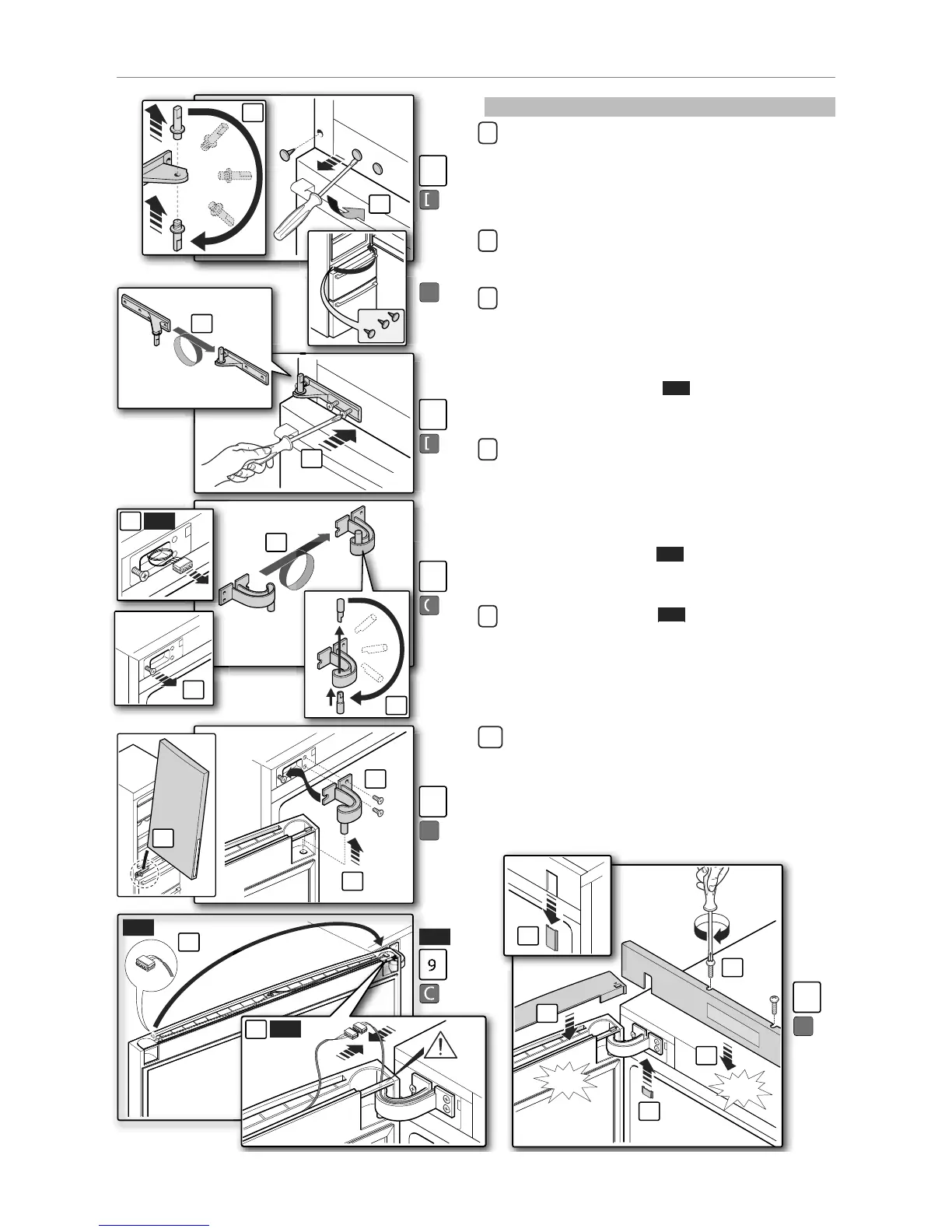

Réversibilité porte: montage porte du côté gauche
5 A) Prendre la charnière centrale, en s’aidant avec une pince
dévisser le crochet en le tournant de 180° et le revisser
sur la charnière.
B) En s’aidant d’un tournevis, enlever les trois couvre-trous
de la traverse centrale du côté gauche et les remonter
sur le côté droit.
6 A) Prendre la charnière centrale, la tourner de 180°;
B) la fixer à l’aide des vis prévues sur le côté gauche de la
traverse centrale.
7 A) Dévisser légèrement la vis (déjà présente) du côté
supérieur gauche de l’appareil.
B) Prendre la charnière supérieure, la retourner tête en
bas;
C) enlever le crochet de la charnière (maintenant il se trouve
vers le haut) et l’enfiler dans la partie inférieure;
D) uniquement pour mod.
: enlever le fil display du
compartiment et, provisoirement, le laisser pendre de
l’appareil.
8 A) Prendre la porte du frigidaire, l’enfiler sur le crochet de
la charnière centrale,
B) enfiler la charnière supérieure sur la porte et la rapprocher
de l’appareil.
C) Enfiler la fente de la charnière sur la vis présente sur le
côté gauche (légèrement dévissée en phase 7A); bloquer
la charnière de l’appareil, en y vissant les deux vis.
D) Uniquement pour mod.
: enfiler le fil display (extrait
en phase 7D) à l’intérieur de la fente supérieure de la
charnière (voir dessin 9B).
9 uniquement pour mod.
AFD
:
A) déplacer le fil display qui se trouve dans la fente de
la porte du côté gauche au côté droit en le maintenant
toujours à l’intérieur de la fente prévue;
B) faire passer le fil qui se trouve à l’intérieur de la fente
de la charnière sous le traversin de la porte et unir les
deux fils display.
10 A) Appliquer la tête (enlevée précédemment) sur le côté
supérieur de la porte du frigidaire jusqu’au déclic ;
B) appliquer le panneau frontal en faisant pression sur
plusieurs points jusqu’au déclic;
C) le fixer avec deux vis;
D) appliquer le clip sur le côté droit et gauche (enlevé
précédemment).
