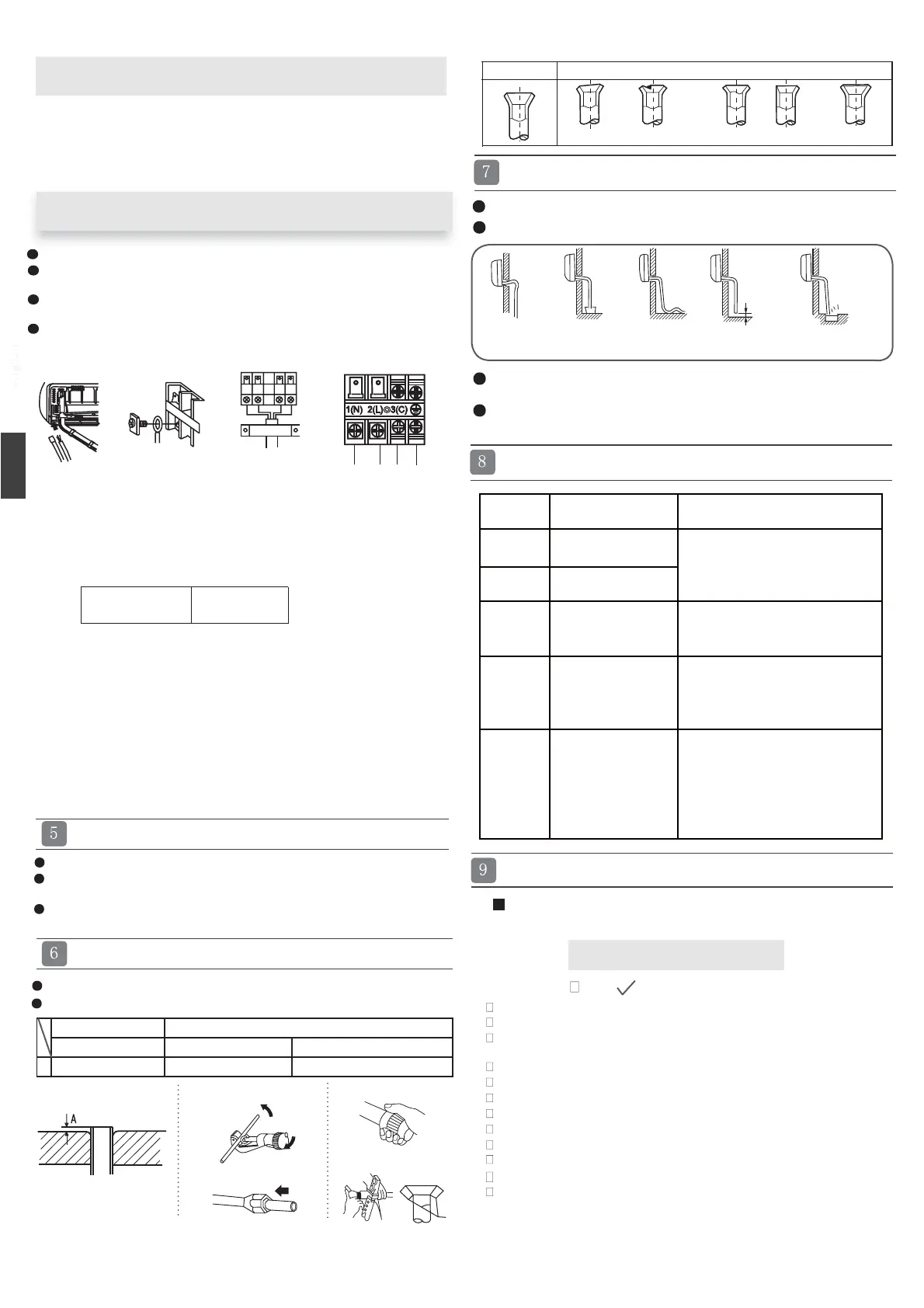

1. Stik kablet udefra og ind igennem det hul i væggen hvor rørene alle
rede er.
2. Træk kablet ud til fronten og tilslut det.
Ved tilslutning af kablerne er det vigtigt at de kommer i de rigtige terminaler
for indedel og udedel. Hvis fortrådningen ikke er korrekt, fungerer anlægget
ikke normalt, og kan tage skade.
Før kablet ind fra bagsiden af enheden, og træk det ud til fronten
Løsn skruerne og sæt kabelenderne helt ind i terminalerne og spænd så skruerne igen.
Træk lidt i kablet for at sikre at alle kabelenderne sidder fuldstændigt fast.
Husk altid at fastspænde kablet med fortrådningsdækslet efter tilslutning.
Tilslutning af kabel efter installation af indedel
Tilslutning af kabel før installation af indedel
Bemærk:
1. Hvis forsyningskablet er beskadiget, skal det udskiftes af producenten, eller
en kvalificeret servicetekniker, og der skal bruges en egnet og godkendt
kabeltype.
2. Hvis sikringen på printpladen er gået, skal den skiftes ud med en sikring af
typen T.3.15A/250VAC (Indendørs).
3. Kabelinstallationerne skal udføres i overensstemmelse medgældende lokale
regler.
4. Strømstikket skal være placeret på en måde, så det er let at nå efter endt
installation.
5. Der skal være en afbryder som en fast integreret del af installationen. Denne
skal afbryde på alle poler, og afstanden mellem dens 2 kontakter skal minimu
m være 3 mm.
Tilslutningskabel
4G1.0mm
2
Kode-
visning
Fejlbeskrivelse Årsag
E1
E2
E4
E7
E14
Varmevekslerens føler
defekt
Fejl på den indendørs
EEPROM
Kommunikationsfejl
mellem indedel og
udedel
Motoren til indedelens
ventilator defekt
Driftsophør på grund af beskadigede
ledninger i ventilatormotoren.
Sporingsfejl pga. defekt
printkort i indedelen.
Indedelen og udedelen kan ikke
sende til hinanden pga.
fejl i fortrådningen.
Defekt printkort.
Fejlbehæftet EEPROM data
Defekt EEPROM
Defekt printkort
Sensoren er tilsluttet forkert
Defekt termistor
Defekt Printkort
Rummets tempera
¬turføler defekt
Strømkilden må udelukkende blive brugt til klimaanlægget.
Hvis klimaanlægget installeres i et fugtigt område, skal der installeres
en fejlstrømsafbryder.
l
Ved installation andre steder er det tilstrækkeligt med en almindelig
afbryder.
Rørene skal skæres med en rørskærer og alle grater fjernes.
Møtrikken sættes på og opkravningen udføres med opkravningsværktøjet.
Strømkilde
Skæring og opkravning af rør
Flare tool Conventional flare tool
Clutch-type clutch-type(Rigid-type) Wing-nut type (Imperial-type)
A 0~0.5mm 1.0~1.5mm 1.5~2.0mm
Lean
Damage of flare Partial Too outside
tcerrocnItcerroC
Angående drænet
Der er enlug
tende stigning
midtpå lign.
Mellemrummet
tiljorden er for lille
Dårligt
afløb eller
Den bølger.
Enden er ned-
sænket i vand
e
Installér drænet så det har en konstant nedadgående hældning.
Drænet må ikke installeres på nedenstående måder.
Hæld vand i indedelens drænbakke, for at sikre at drænet leder det
bort præcis som det skal.
Den del af drænet der befinder sig indendørs, skal isoleres fuldstæn
digt med varmeisoleringsmateriale.
Mindre end
5cm
Crack
Tjekliste for testkørsel
Er der gaslækager fra kølerørene?
Er der påsat varmeisolering om rørene?
Er tilslutningerne fra indedel og udedel sat ordentligt fast i
terminalerne?
Er tilslutningerne fra indedel og udedel ordentligt fikseret?
Er dræntilslutningen udført korrekt?
Er jordlederen tilsluttet på sikker vis?
Er indedelen sikkert fastgjort?
Har strømforsyningen den rigtige spænding?
Er der nogen mislyd fra anlægget når det kører?
Er visningen i displayet korrekt?
Kører kølefunktionen og varmefunktionen efter hensigten?
Fungerer rumtemperatursregulatoren som den skal?
Se venligst afsnittet om driftsindstillinger andets
teds i denne brugermanual.
Sæt i boksene
Flare tooling die
1.Cut pipe
2.Remove burs
3.Insert the flare nut
4.Flare pipe
On Drainage
Afslutningstjekliste og testkørsel
13
danish
To Outdoor unit
Indoor unit
To Next Page
