ES
10- Instalación
33
10.9 Reversibilidad de la puerta
Antes de conectar el aparato a la fuente de alimentación, compruebe si es necesario cam-
biar la orientación de la apertura de la puerta de derecha (como se entrega) a izquierda, en
función del lugar donde instala el aparato y su uso.
¡ADVERTENCIA!:
▶ El aparato es pesado. Necesita realizar esta tarea con dos personas.
▶ Antes de cualquier operación, desconecte el aparato de la fuente de alimentación.
▶ No incline el frigoríco más de 45° para evitar dañar el sistema de refrigeración.
1. Asegúrese de tener las herramientas adecuadas.
2. Desconecte el aparato.
3. Quite los cinco tornillos que jan el pa-
nel frontal (1) y retire el panel (2).
Retire la pequeña cubierta del panel frontal de iz-
quierda a derecha.
4. Desenchufe el cable de conexión
5. Retire la cubierta superior de la bisagra (1) y des-
enrosque la bisagra superior (tres tornillos) en el
lado derecho (2).
6. Levante la puerta del refrigerador suelta de la bi-
sagra inferior.
7. Gire la puerta boca abajo, desenrosque la tapa (1)
y el tope de la puerta (2) con la pieza de jación (3).
8. Retire la bisagra inferior de la puerta superior.
9. Cambie las posiciones de los tapones obturado-
res y del tornillo en el costado de la puerta.
10. Mueva el tope de la puerta desde la posición ac-
tual al lado opuesto.
3.
4.
6.
5.
7.
8.
Pasos del ensamblaje (Fig. 10.9):
1.
2.
9.
10.

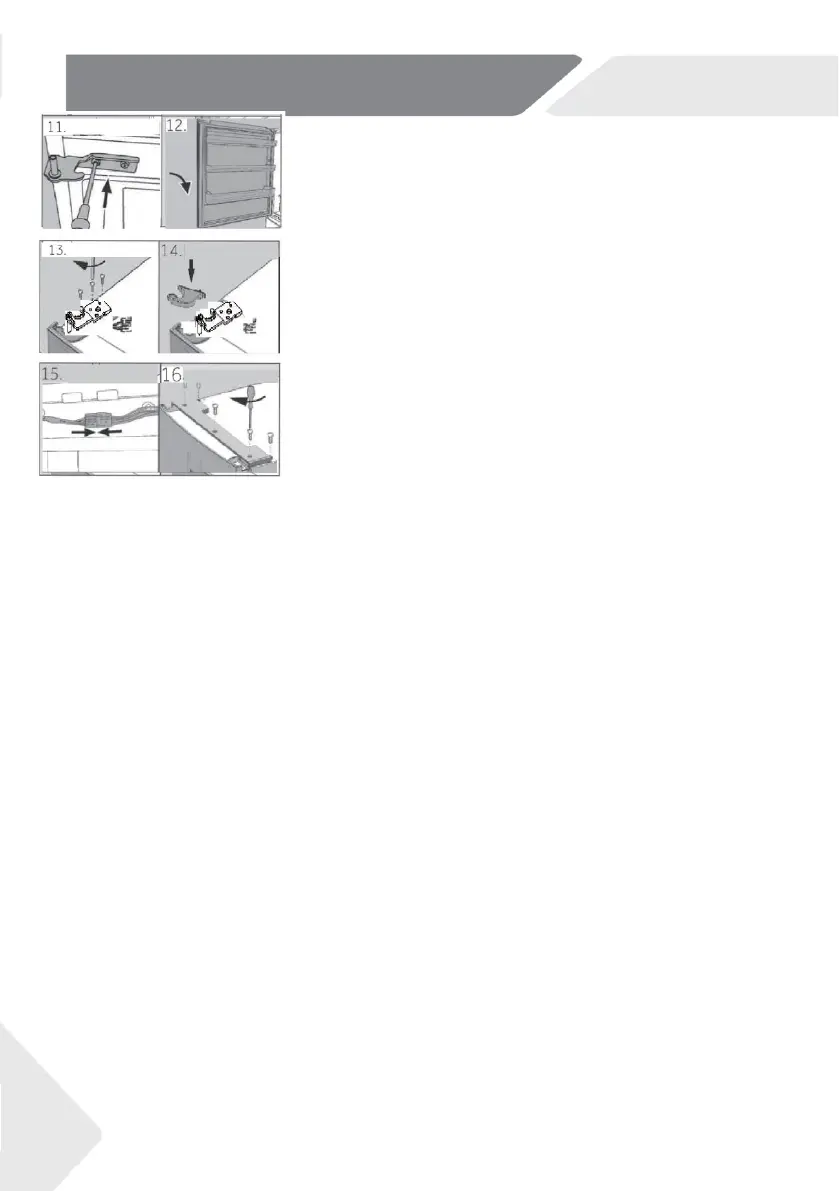

11. Saque la nueva bisagra de la bolsa de accesorios y
atorníllela al lado izquierdo del aparato.
12. Levante la puerta con cuidado y colóquela sobre
la bisagra inferior de forma tal que el pasador en-
caje en el barril de la bisagra.
12.
13. Saque la bisagra superior de la bolsa de acceso-
rios. Coloque el cable de conexión a través de la
bisagra superior y je la bisagra superior con los
tres tornillos en el lado izquierdo del aparato.
14. Coloque la tapa de la bisagra (suministrada en la
bolsa de accesorios) sobre la bisagra.
15. Enchufe el cable de conexión y ajústelo dentro
de la apertura.
16. Una vez cambiada la dirección de apertura de la
puerta, compruebe que los sellos herméticos de
la puerta estén colocados de forma adecuada en
la estructura y que todos los tornillos estén bien
ajustados.
14.
ES
3- Descripción del producto
modelo: A3FE744CPJ
1 Estante de la puerta
2 Indicador de temperatura OK (opcio-
nal)
3 Cajón de almacenamiento del conge-
lador superior
4 Cajón de almacenamiento del conge-
lador inferior
5 Patas ajustables
6 Cajón My Zone
7 Tapa de vidrio My Zone
8 Cajón de humedad
9 Cubierta de cristal del cajón para la
humedad
10 Estante para botellas
11 Estante de vidrio
12 Placa de especicaciones
13 11 Luz posterior
ES
10- Instalación
10.6 Puesta a punto de las puertas
Si las puertas no están niveladas, este desajuste puede
remediarse con lo siguiente:
10.6.1 Uso de la pata ajustable
Gire la pata ajustable de acuerdo con la dirección de la
echa i (Fig. 10.6-1) para subir o bajar la pata.
10.6.2 Uso de espaciadores
▶ Abra la puerta superior y levántela.
▶ Recorte con cuidado el espaciador (incluido en la
bolsa de accesorios) en el anillo de plástico blanco
de la bisagra central con la mano o utilizando herra-
mientas como alicates (Fig. 10.6-2). No raye ni ras-
pe la puerta.
10.6-1
31
10.5 Alineación del aparato
Coloque el aparato sobre una supercie plana y sólida.
1. Inclínelo levemente hacia atrás (Fig. 10.5).
2. Fije las patas en el nivel adecuado.
3. Puede comprobar la estabilidad del aparato gol-
peando ligeramente las diagonales de forma al-
terna. El leve vaivén debería ser igual en ambas
direcciones. De lo contrario, se podría torcer la es-
tructura y afectar el cierre hermético de las puer-
tas. Una leve inclinación hacia atrás facilita el cierre
de la puerta.
max 45°
1.
2.
3.
10,5
Aviso: Nivelación
En el futuro uso del frigoríco, el fenómeno de puertas irregulares puede ocurrir con el
peso de los alimentos almacenados. Entonces, por favor ajuste de acuerdo a los mé-
todos anteriores.
10.6-2
10- Instalación
32
¡ADVERTENCIA!:
Para evitar riesgos, comuníquese con el centro de atención al cliente para solicitar el
cambio de un cable eléctrico dañado (consulte la tarjeta de la garantía).
Al colocar el aparato, asegúrese de que el cable de corriente no esté atrapado o dañado.
No coloque varios enchufes alargadores múltiples ni tomas o fuentes de alimentación
portátiles en la parte trasera del aparato.
Tenga cuidado y evite provocar un incendio al encender material inamable.
10.8 Conexión eléctrica
Antes de cada conexión, compruebe si:
▶ la fuente de corriente, la toma de enchufe y los fusibles son adecuados, según la placa
de especicaciones.
▶ la toma de corriente está conectada a tierra y no tiene enchufe múltiple ni extensión.
▶ el enchufe y el toma corriente son compatibles.
Conecte el enchufe a un toma corriente doméstico instalado de forma correcta.
10.7 Tiempo de espera
El aceite de lubricación libre de mantenimiento está
ubicado en la cápsula del compresor. Si se inclina el
aparato durante el transporte, este aceite puede pasar
al sistema de tuberías cerradas. Debe esperar 2 horas
antes de conectar el aparato a la fuente de alimenta-
ción (Fig. 10.7) para que el lubricante regrese a la cáp-
sula.
