Haier HMV1472BHS Installation Instructions

10-23/64

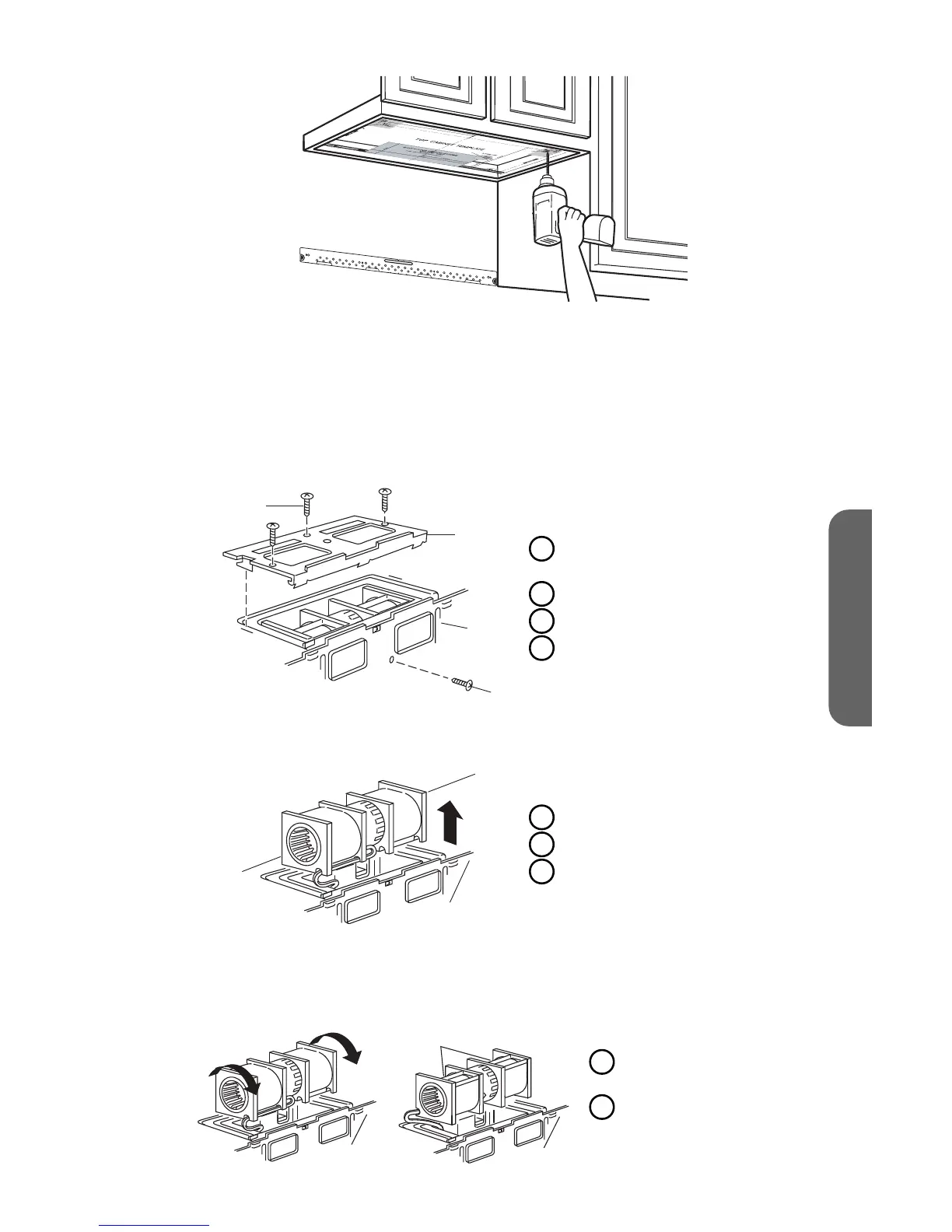

ADAPTER LE VENTILTATEUR POUR UNE ÉVACUATION EXTÉRIEURE PAR
LE HAUT
1. Placer le four à micro-ondes en position debout.
2. Retirer les trois vis
xant la plaque d'évacuation au four à micro-ondes, puis les
mettre de côté.
3. Retirer la vis xant le moteur du ventilateur au four à micro-ondes et la mettre
de côté.
b
d
c
a
A
Vis de la plaque d'évacuation
(3)
B
Plaque d'évacuation
C
Arrière du four à micro-ondes
D
Vis du moteur du ventilateur
4. Dégager délicatement le moteur. Les câbles sont susamment longs pour
permettre d’ajuster le moteur.
b
a
c
A
Extrémité A
B
Extrémité B
C
Arrière du four à micro-ondes
5. Faire pivoter le moteur à 90° de manière à ce que les ouvertures des pales du
ventilateur soient face au sommet du four à micro-ondes.
Avant la rotation
Après rotation
a
a
b
A
Arrière du four à
micro-ondes
B
Ouvertures des
pales du ventilateur
41
FRANÇAIS
