Haier HRF-340H - Diagram of Parts

To Next Page

To Previous Page

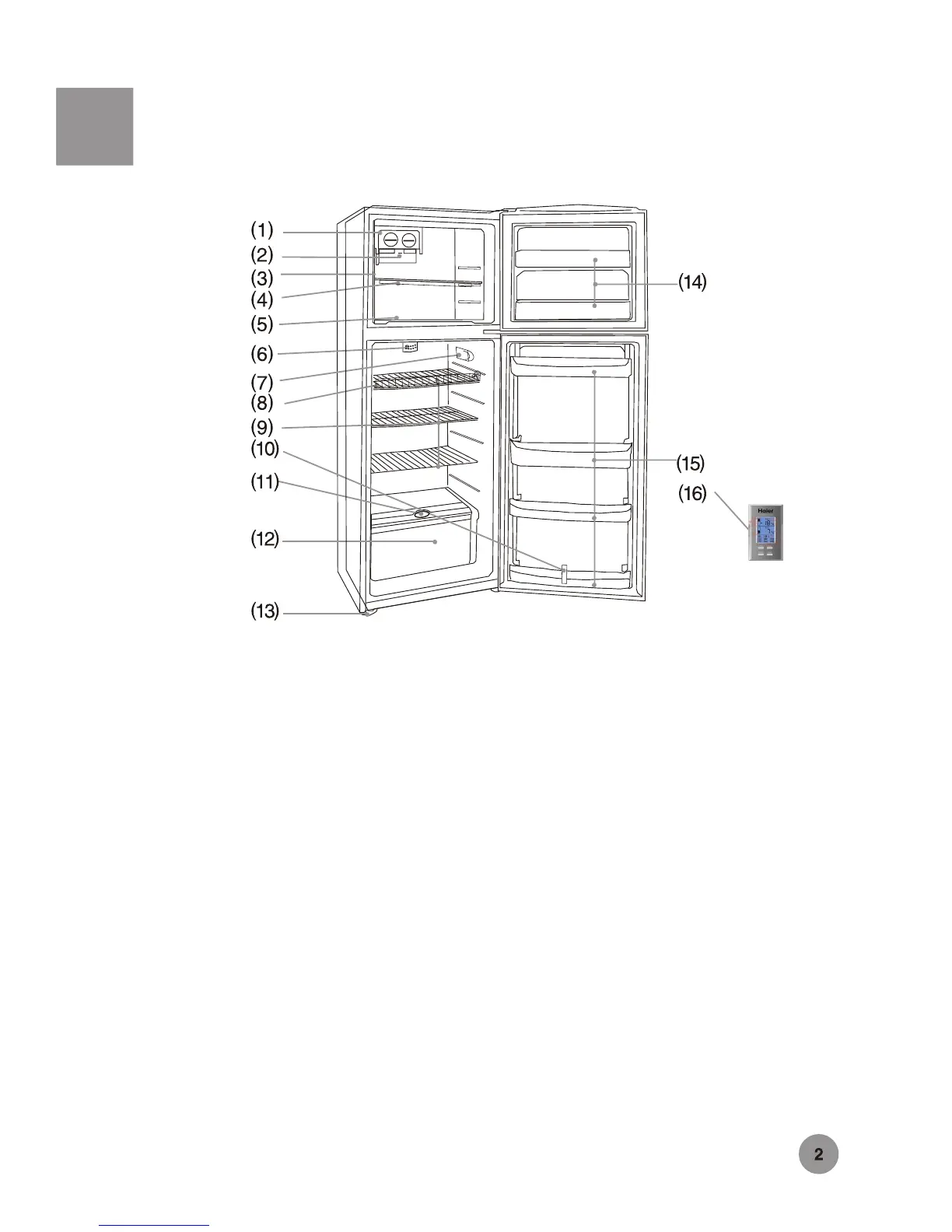

（１）　Ｉｃｅ　ｍａｋｅｒ

（２）　Ｉｃｅ　ｂｏｘ

（３）　Ｆｒｅｅｚｅｒ　ｓｈｅｌｆ

（４）　Ｃｏｏｌｉｎｇ　ｓｔｏｒａｇｅ

（５）　Ｄｅｆｒｏｓｔ　ｗａｔｅｒ　ｏｕｔｌｅｔ

（６）　Ｖｃ　Ｆｒｅｓｈ

（７）　Ｌｉｇｈｔ　ａｎｄ　ｌａｍｐｓｈａｄｅ

（８）　Ｒｅｆｒｉｇｅｒａｔｏｒ　ｓｈｅｌｆ　ｄｏｏｒ

（９）　　Ｒｅｆｉｇｅｒａｔｏｒ　ｓｈｅｌｆ

（１０）　Ｂｏｔｔｌｅ　ｂｌｏｃｋ

（１１）　Ｈｕｍｉｄｉｔｙ　ｃｏｎｔｒｏｌ　ｖａｌｖｅ

（１２）　Ｃｒｉｓｐｅｒ

（１３）　Ａｄｊｕｓｔａｂｌｅ　ｆｏｏｔ

（１４）　Ｆｒｅｅｚｅｒ　ｂｏｔｔｌｅ　ｈｏｌｄｅｒ

（１５）　Ｒｅｆｒｉｇｅｒａｔｏｒ　ｂｏｔｔｌｅ　ｈｏｌｄｅｒ

（１６）　Ｅｌｅｃｔｒｏｎｉｃ　ｃｏｎｔｒｏｌ　ｓｃｒｅｅｎ

Ｄｉａｇｒａｍ　ｏｆ　ｐａｒｔｓ

Ｔｈｅ　ａｐｐｌｉａｎｃｅ　ｍｕｓｔ　ｂｅ　ｐｏｓｉｔｉｏｎｅｄ　ｓｏ　ｔｈａｔ　ｔｈｅ　ｐｌｕｇ　ｉｓ　ａｃｃｅｓｓｉｂｌｅ．

Ｉｆ　ｔｈｅ　ｓｕｐｐｌｙ　ｃｏｒｄ　ｉｓ　ｄａｍａｇｅｄ，ｉｔ　ｍｕｓｔ　ｂｅ　ｒｅｐｌａｃｅｄ　ｂｙ　ｔｈｅ　ｍａｎｕｆａｃｔｕｒｅｒ，

ｉｔｓ　ｓｅｒｖｉｃｅ　ａｇｅｎｔ　ｏｒ　ｓｉｍｉｌａｒｌｙ　ｑｕａｌｉｆｉｅｄ　ｐｅｒｓｏｎｓ　ｉｎ　ｏｒｄｅｒ　ｔｏ　ａｖｏｉｄ　ｔｏ　ａ　

ｈａｚａｒｄ．

Ｗａｒｎｉｎｇ　Ｋｅｅｐ　ｖｅｎｔｉｌａｔｉｏｎ　ｏｐｅｎｉｎｇｓ，ｉｎ　ｔｈｅ　ａｐｐｌｉａｎｃｅ　ｅｎｃｌｏｓｕｒｅ　ｏｒ　ｉｎ　ｔｈｅ

　　　　　　　　　ｂｕｉｌｔ－ｉｎ　ｓｔｒｕｃｔｕｒｅ，ｃｌｅａｒ　ｏｆ　ｏｂｓｔｒｕｃｔｉｏｎ．

Ｗａｒｎｉｎｇ　Ｄｏ　ｎｏｔ　ｕｓｅ　ｍｅｃｈａｎｉｃａｌ　ｄｅｖｉｃｅｓ　ｏｒ　ｏｔｈｅｒ　ｍｅａｎｓ　ｔｏ　ａｃｃｅｌｅｒａｔｅ　ｔｈｅ　

　　　　　　　　　ｄｅｆｒｏｓｔｉｎｇ　ｐｒｏｃｅｓｓ，ｏｔｈｅｒ　ｔｈａｎ　ｔｈｏｓｅ　ｒｅｃｏｍｍｅｎｄｅｄ　ｂｙ　ｔｈｅ　　　　　

　　　　　　　　　ｍａｎｕｆａｃｔｕｒｅｒ．

Ｗａｒｎｉｎｇ　Ｄｏ　ｎｏｔ　ｄａｍａｇｅ　ｔｈｅ　ｒｅｆｒｉｇｅｒａｎｔ　ｃｉｒｃｕｉｔ．

Ｗａｒｎｉｎｇ　Ｄｏ　ｎｏｔ　ｕｓｅ　ｅｌｅｃｔｒｉｃａｌ　ａｐｐｌｉａｎｃｅ　ｉｎｓｉｄｅ　ｔｈｅ　ｆｏｏｄ　ｓｔｏｒａｇｅ　　

　　　　　　　　　ｃｏｍｐａｒｔｍｅｎｔｓ　ｏｆ　ｔｈｅ　ａｐｐｌｉａｎｃｅ，ｕｎｌｅｓｓ　ｔｈｅｙ　ａｒｅ　ｔｈｅ　ｔｙｐｅ　　　　

　　　　　　　　　ｒｅｃｏｍｍｅｎｄｅｄ　ｂｙ　ｔｈｅ　ｍａｎｕｆａｃｔｕｒｅｒ．

Ｂｙ　ｔｈｅ　ｍａｎｕｆａｔｕｒｅｒ．
