IT
113

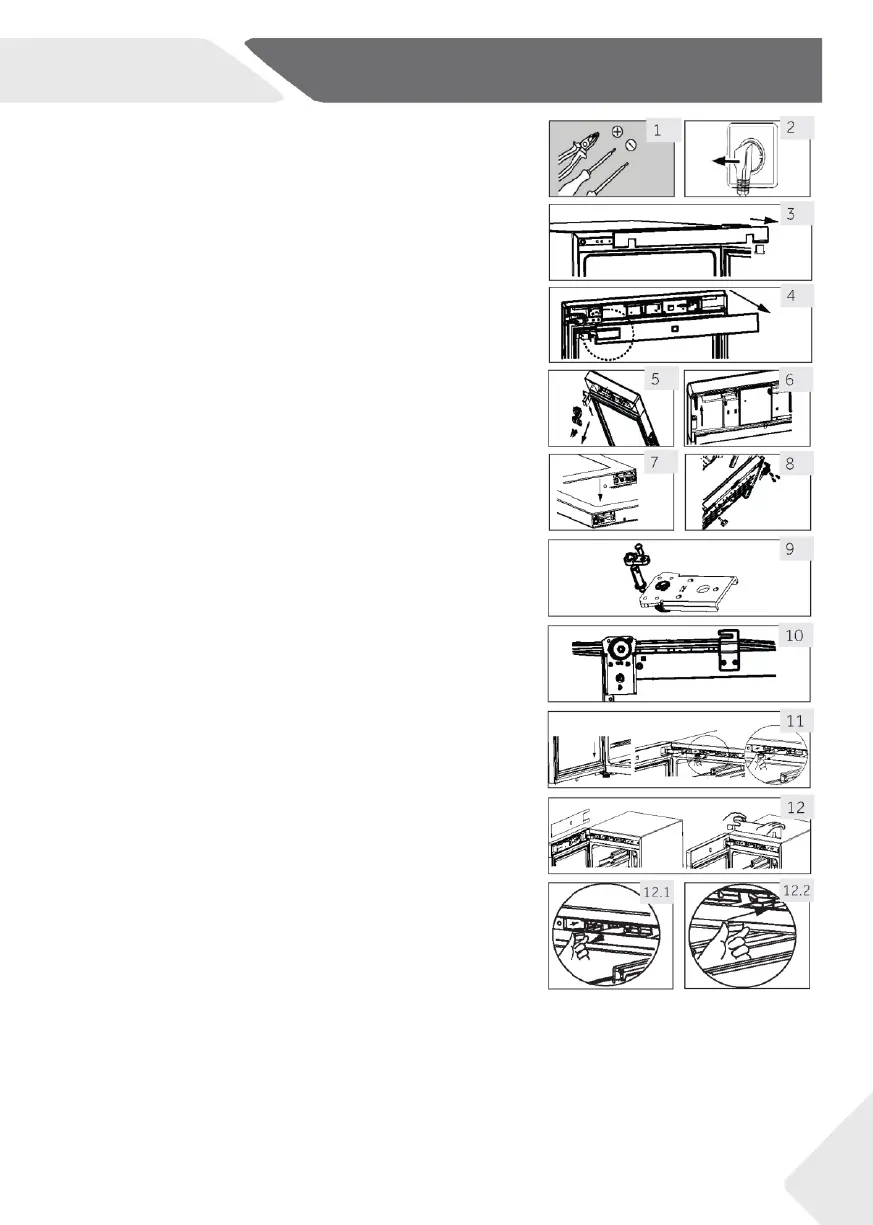

Fasi di montaggio
(per HWS77GDAU1/ HWS42GDAU1)
1.
Procurarsi gli utensili necessari.
2.
Staccare la spina dell'elettrodomestico.
3.
Aprire lo sportello, togliere la striscia anteriore,
procurarsi la striscia corrispondente per rimuo
-
vere
il lato sinistro e collocarla sul lato destro
della fessura.
4. Staccare il cavo di collegamento. Estrarre
parte superiore della guarnizione dello sportello
e staccare la striscia posteriore dello sport
(Staccarla dall'apertura laterale sinistra)
5. Togliere le 2 viti sulla cerniera superiore.
6. Togliere il coperchio e la cerniera, rimuovere il
coperchio, montarlo sull'altro lato e installare la
cerniera.
7. Togliere la camma e il supporto dello sportello
e spostare il supporto dello sportello sull'altro
lato. Installare la nuova camma fornita in dota-
zione.
8. Con il vano inclinato (meno di 45°), togliere
cerniera inferiore (3 viti) e conservarla.
9. Togliere la camma della cerniera inferiore
l'albero della cerniera. Installare l'albero sul lato
destro della cerniera inferiore. Estrarre la camma
dal sacchetto delle istruzioni e montarla sull'al-
bero della cerniera inferiore.
10. Installare la cerniera inferiore e il piedino inferiore
sull'altro lato del vano. Lubriƪcare la camma.
11. Installare lo sportello sull'albero della cerni
inferiore e ƪVVDre la cerniera superiore al vano
con due viti. Fissare i conduttori di segnale al
centro della scanalatura superiore della cerniera,
estrarre il coperchio della cerniera dal sacchetto
delle istruzioni e ƪssarlo sulla cerniera superiore.
12. Installare sullo sportello la guarnizione e
striscia. Inserire la coppia di conduttori di segnale
dello sportello, spostare l'interruttore magnetico
(12.1) nella fessura di montaggio destra (12.2)
del vano del fascio superiore e ƪVVDre
rivestimento anteriore del vano.
13. Accertarsi che lo sportello si apra e si chi
