Haier HWS79GDG

PT
Instalação
209

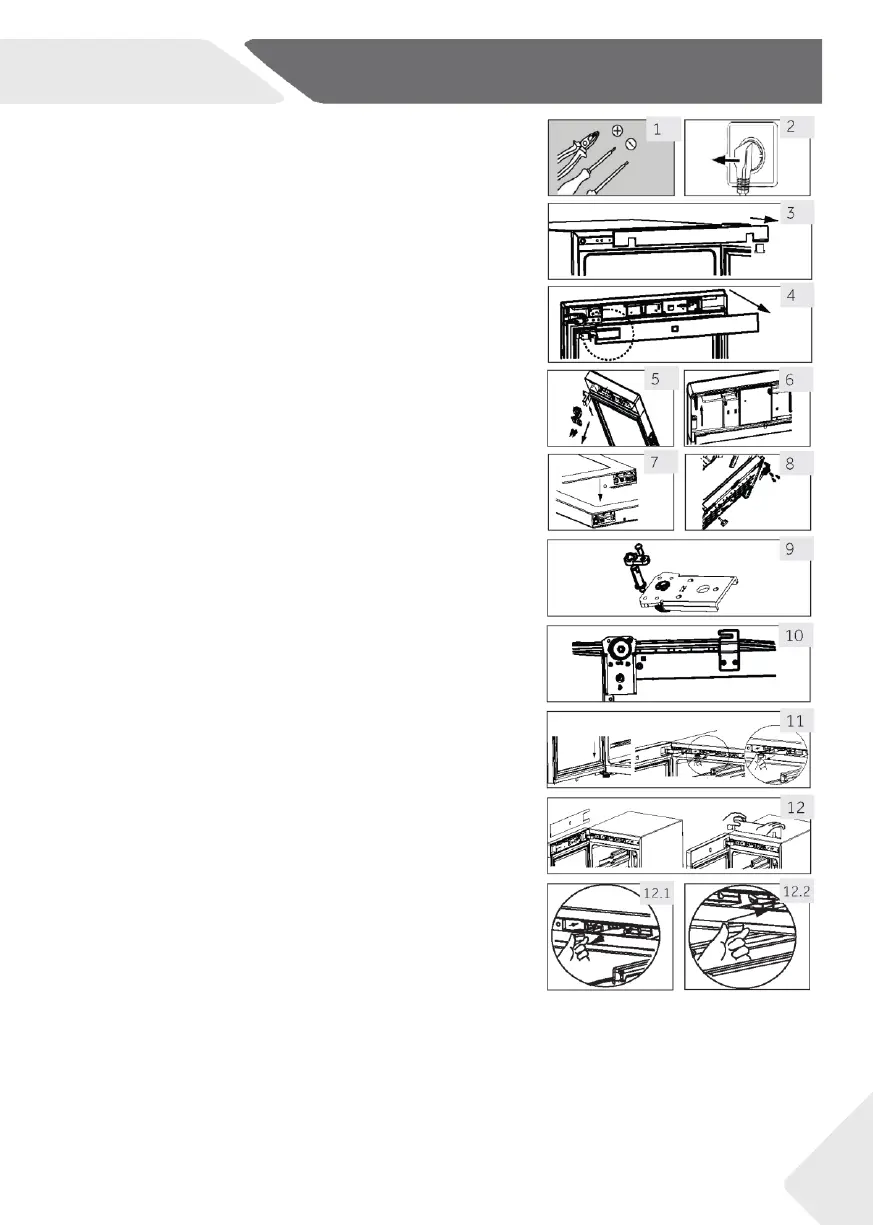

Etapas de montagem
(for HWS77GDAU1/ HWS42GDAU1)
1. Arranje a ferramenta necessária.
2. Desligue o aparelho.
3. Abra a porta, retire a tira dianteira e encontre a
tira correspondente para remover o lado esquerdo
e coloque no lado direito da abertura.
4. Desligue o cabo de conexão. Retire a parte superior
do vedante da porta e desça a tira traseira
da
porta. (Remova pela abertura lateral esquerda)
5. Remova os 2 parafusos na dobradiça superior.
6. Remova a tampa e a dobradiça, remova a ta
mpa
do eixo e, em seguida, monte do outro lado e,
depois, instale a dobradiça no eixo.
7. Remova o came e o suporte da porta, desloque o
suporte da porta para outro lado da porta. Ins
tale
o novo came do saco de oferta.
8. Armário inclinado (menos de 45°), remova a
dobradiça inferior (3 parafusos) para trás.
9. Remova o came inferior da dobradiça e o eixo da
dobradiça. Instale o eixo no lado direito da dobra-
diça inferior. Retire o came do saco de instruções
e instale-o no eixo inferior da dobradiça.
10. Instale a dobradiça inferior e o pé inferior no
outro lado do armário. Lubriƪque o came.
11. Instale a porta no eixo inferior da dobradiça e ƪxe
a dobradiça superior com dois parafusos
no
armário. Fixe os ƪos de sinal no meio do sulco da
dobradiça superior, e retire a tampa da dobradiça
do saco de instruções e prenda-a na dobradiça
superior.
12. Instale o vedante da porta e a tira da porta
na
porta. Introduza o par de ƪos de sinal de porta,
mova o interruptor magnético (12.1) para a
ranhura de montagem direita (12.2) da caixa
da
trave superior e aperte o friso frontal do armário.
13. Certiƪque-se de que a porta é capaz de abrir e
fechar com facilidade.
