Haier HWS79GDG

FR
Installation
81

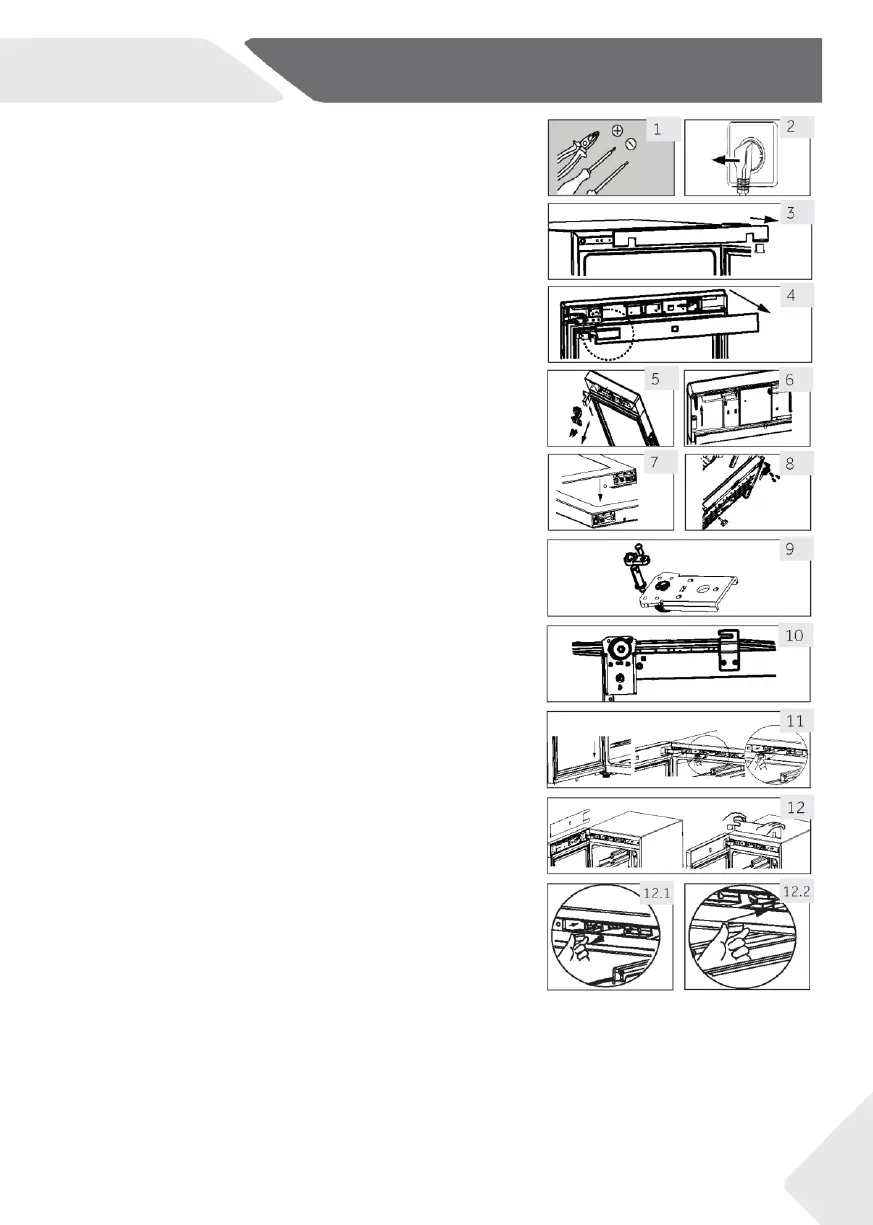

Étapes du montage
(pour HWS77GDAU1/ HWS42GDAU1)
1. Munissez-vous de l'outil nécessaire.
2. Débranchez l'appareil.
3. Ouvrez la porte, prenez la bande avant et trouvez
la bande correspondante pour retirer le côté
gauche et placez-la sur le côté droit de l'espace.
4. Débranchez le câble de branchement. Retirez la
partie supérieure du joint de la porte et enlevez la
bande arrière de la porte. (Enlevez-la de l'ouverture
du côté gauche)
5. Retirez 2 vis sur la charnière du haut.
6. Retirez le couvercle et la charnière, retirez le cou-
vercle de l’axe puis eƩectuez le montage de l'autre
côté, installez ensuite la charnière dans l’axe.
7. Retirez la came et le porte-porte et déplacez le
support de la porte de l’autre côté de la port
e.
Installez la nouvelle came provenant de la pochette.
8. Avec l’armoire inclinée (moins de 45°), retirez
la
charnière du bas (3 vis) pour la conserver.
9. Retirez la came de charnière du bas et l'arbre de
charnière. Installez l'arbre sur le côté droit de
la
charnière du bas. Retirez la came de la pochette
d'instructi
ons et installez-la sur l'arbre de
la
charnière du bas.
10. Installez la charnière du bas et le pied inférieur de
l'autre c
ôté de l'armoire. LubriƪH] la came.
11. Installez la porte sur l'axe de la charnière du bas
et
ƪxez la charnière du haut à l'aide de deux vis
sur
l'armoire. Fixez les câbles de signal au milieu d
e la
rainure de la charnière du haut et prenez
le
couvercle de la charnière dans la pochette
d'instructions et ƪ[H]-le sur la charnière du haut.
12. Installez le joint de la porte et la bande de la porte
sur la
porte. Insérez les deux câbles de signal
de
porte, déplacez l'interrupteur magnétique (1
2.1)
sur la fente de montage de droite (12.2) du boîtier
de faisceau supérieur et ƪxez la garniture avant
de l'armoire.
13. Assurez-vous que la porte peut être ouverte et
fermée co
rrectement.
