Technische Daten/Technical details

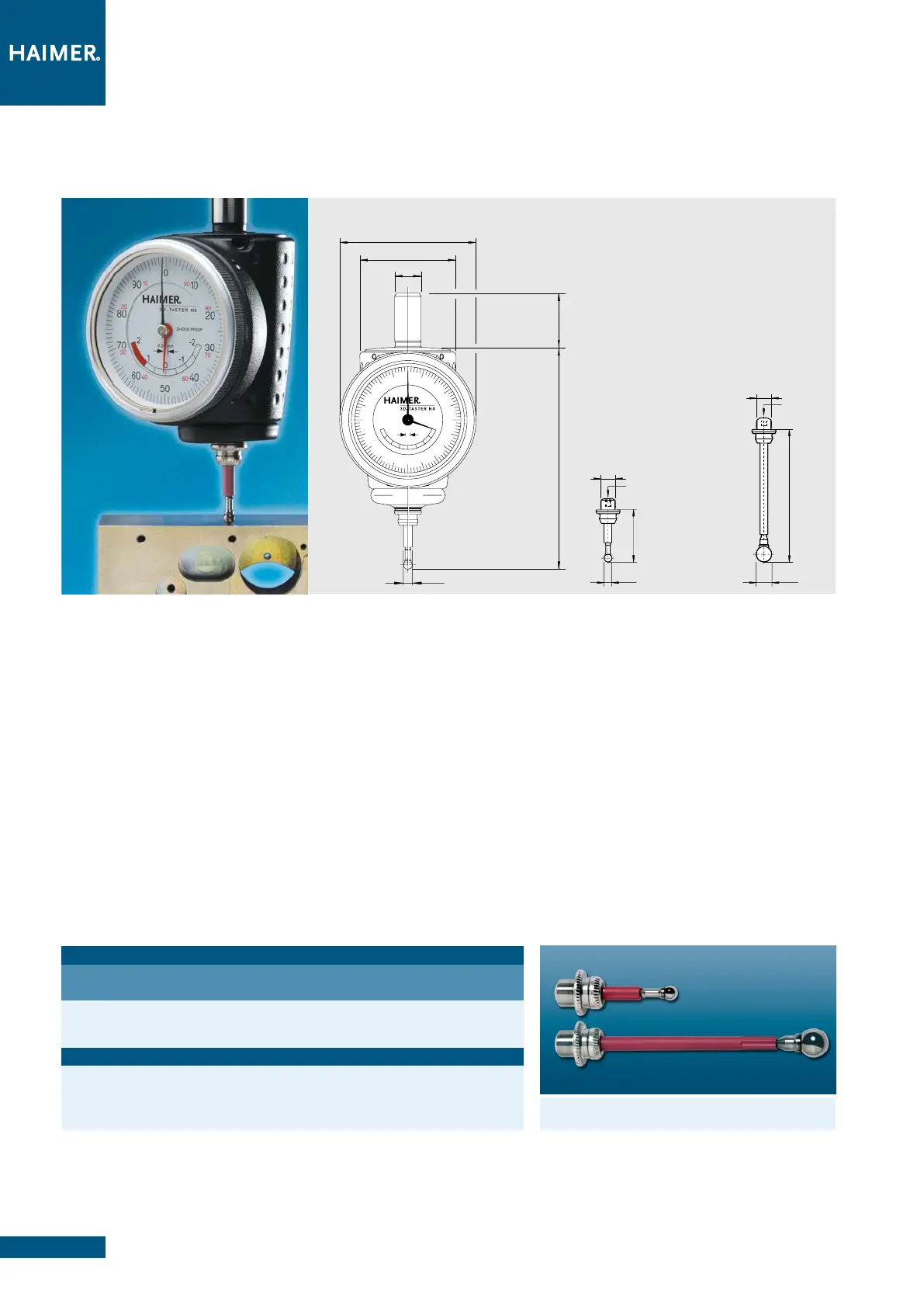

3D-Taster NG mit Einspannschaft Ø 12 mm inkl. kurzem Tasteinsatz Ø 4 mm
3D-Sensor NG with clamping shank Ø 12 mm including short probe tip Ø 4 mm
Genauigkeit/Accuracy 0,01 mm
Länge ohne Einspannschaft/Length without clamping shank 101 mm
Bestell-Nr./Order No. 80.360.00NG
Zubehör/Accessories
Kurzer Tasteinsatz Ø 4 mm/Short Probe tip Ø 4 mm
Bestell-Nr./Order No. 80.362.00
Langer Tasteinsatz Ø 8 mm/Long Probe tip Ø 8 mm
Bestell-Nr./Order No. 80.363.00
3D-TASTER NEW GENERATION
3D-SENSOR NEW GENERATION
3D-Taster New Generation
Der 3D-Taster NG ist die Weiterentwicklung unseres weltweit bewährten Universal
3D-Tasters. Er zeichnet sich besonders durch eine verbesserte Mechanik und ein
neues kompakteres Design aus.
Vorteile:
– Kompaktes und griffiges Gehäuse, keine Beschränkung des Arbeitsraumes
– Genaue Anzeige der Spindelposition mit großer 1/100 mm Messuhr (2 Zeiger)
– Höchste Genauigkeit von 0,01 mm (mit den original HAIMER Tasteinsätzen)
– Gekennzeichneter Überfahrweg (Sicherheitsweg)
– IP 67 spritzwassergeschützt
Funktionen:
– Maschinenspindel an Werkstücks- und Bezugskanten ausrichten
(x-, y-, z-Achse)
– Nullpunkte setzen
– Bohrungen und Wellen ausmitteln
– Längen und Tiefen messen
– Prüfen der Geradheit und Ebenheit von Flächen
– Ausrichtung von Werkstücken und Spannmitteln
– Schnell, ohne zu Rechnen, ohne Vorzeichenfehler
3D-Sensor New Generation
The 3D-Sensor NG is a further development of our worldwide accepted and proven
Universal 3D-Sensor. Its distinguishing features are improved mechanics and a new
and compact design.
Advantages:
– Compact and easy to grip casing, no restriction to working area
– Precise display of spindle position with large 1/100 mm dial gauge (2 hands)
– Utmost precision of 0.01 mm (when using original HAIMER probe tips)
– Marked overrun distance (safety distance)
– IP 67 waterproof
Functions:
– Aligning machine spindles to work piece edges and reference edges
(x-, y-, z-axis)
– Set zeros
– Centre borings and shafts
– Measuring lengths and depths
– Checking straightness and levelness of surfaces
– Aligning work pieces and vices
– Quick, without calculations, no mistakes with algebraic signs
Tasteinsätze/probe tips
lang/long
kurz/short
Technische Änderungen vorbehalten/Technical data subject to change without prior notice
Kurzer Tasteinsatz Ø 4 mm/Short Probe tip Ø 4 mm
Langer Tasteinsatz Ø 8 mm/Long Probe tip Ø 8 mm
