Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen
2
25.394.02
18.12.2017
c MM 3 q m
S-Mier
Typ: 12V = HA-ES-ESM-1
24V = HA-ESM-VH
/
de
LED-Vorschaltgerät - Dieses Gerät sollte zu Wartungs- und Servicezwecken zugänglich sein.
Hinweise zur Steuerung eines S-Mier (Empfängers)durch mehrere Sender:
Da jeder einzelne Sender bei einem Tastendruck jeweils den Befehl wechselt, kann es vorkommen, dass ein weiterer Sender ggf. 2x betägt werden muss.
Dieses ist zum Beispiel der Fall, wenn mit Sender A die Beleuchtung abgeschaltet wurde und inzwischen mit Sender B dieser wieder eingeschaltet wurde.
In diesem Fall würde Sender A bei Drücken der entsprechenden Taste einen An-Beifehl senden, der aber zu keiner Schalunkon führt, da er zwischenzeitlich durch
den Sender B bereits in diesen Schaltzustand versetzt wurde.
Hinweise zur Steuerung mehrere Empfänger durch einen Sender:
Der Sender sendet stufenweise Signale zur Helligkeit an die Empfänger. Bei räumlich weit auseinander liegenden Empfängern kann es vorkommen, dass das Signal
nicht an alle Empfänger übertragen wurde. Bei der nächsten Signaländerung am Sender wird dies wieder ausgeglichen. Das System ist wieder synchron.

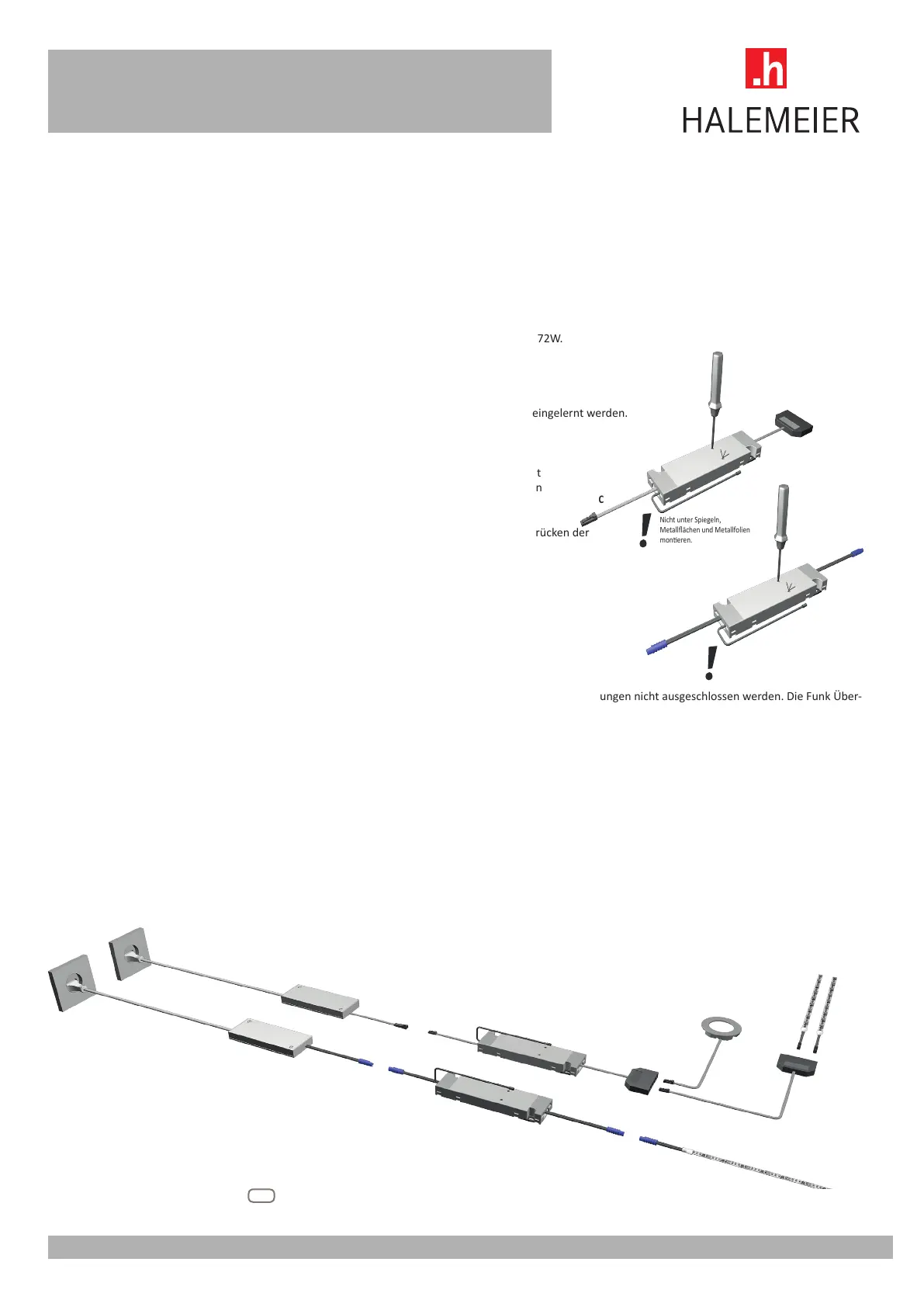

Anschluss des S-Mier (Empfängers)
Anschluss der Stromversorgung über die Anschlüsse am Empfänger herstellen. Spannung und Leistung der Last müssen zur ausgewählten Stromversorgung/EVG
passen. Daber sind die Grenzwerte des S-Mier einzuhalten. 12VDC max. 36W bzw. 24V DC max. 72W.
Programmierung S-Mier
Hierbei sollte der Abstand zwischen Funksender und Empfänger nicht mehr als 0,5 m betragen.
Es können 5 verschiedene Sender in einen S-Mier eingelernt werden. Der Funksender kann in
eine unbegrenzte Anzahl von Funkempfängern (12V und /oder 24V) verteilt auf max. 4 Gruppen eingelernt werden.
Vorgehenswelse - Einlernen:
1. Auf dem Empfänger benden sich zum Programmieren eine Taste und zur Anzeige eine LED.
2. Programmiertaste am S-Mier für ca. 1 Sekunde kurz drücken bis die LED dauerha aueuchtet
3. Anschließend auf dem Handsender sofort eine Kanaltaste „a - e“ auf (+) oder (-) 2x kurz drücken
um ein Funktelegramm zu senden. Die LED geht kurz aus. Es können insgesamt max. 5 Sender
eingelernt werden.
4. Nach ca.10 Sek. wird der Programmiervorgang automasch beendet bzw. durch ein weiteres Drücken der
Programmiertaste am S-Mier wird diese sofort beendet.
Vorgehensweise - Auslernen - Löschen des gesamten Senderspeichers
1. Programmiertaste am Empfänger dauerha drücken. Die LED fängt an zu blinken.
2. Programmiertaste weiter solange gedrückt halten bis das Blinken der LED beendet ist.
3. Nach Loslassen der Taste ist die Löschung aller Sender erfolgt.
Funk Übertragung
Die Funk Übertragung erfolgt auf einem nicht exclusiven, verfügbaren Übertragungsweg, deshalb können Störungen nicht ausgeschlossen werden. Die Funk Über-
tragung ist nicht geeignet für Sicherheits-Anwendungen (Not-Aus, Not-Ruf). Das Funksystem ist für den Einsatz im Wohnbereich besmmt. Die Sende-Reichweite
eines Funk-Senders beträgt im Freifeld max. 30m.
Gefahren und Entsorgungshinweise
Sorgen Sie für einen sicheren Zustand der eingesteckten Last, damit durch das Einschalten der Last keine Gefahr entsteht. Das Gerät ist nur für das Schalten und
Dimmen von Beleuchtung besmmt, andere Endgeräte dürfen nicht an das System angeschlossen werden. Beachten Sie die zulässige Höchstlast der angeschlosse-
nen Last / EVG und des Empfänger (siehe technische Daten).
Baerien von Kindern fernhalten.
Falls Baerien verschluckt werden, rufen Sie sofort einen Arzt. Baerien nicht verpolen, sowie + und - Kennzeichnung auf Baerie und Gerät beachten. Das Gerät
wird mit Standartbaerie geliefert, diese darf nicht aufgeladen werden, Ein Laden dieser Baerien kann zu Personen - und Sachschäden durch explodierende oder
auslaufende Baerien führen. Beachten Sie bie alle auf der Baerie aufgedruckten Sicherheitshinweise. Önen Sie die Baerie niemals und werfen Sie die Bae-
rie oder das Gerät niemals in ein Feuer und beachten Sie bei der Entsorgung die örtlichen Besmmungen.
Nicht unter Spiegeln,
Metallflächen und Metallfolien
moneren.
12VDC
Nicht unter Spiegeln,
Metallflächen und Metallfolien
moneren.
24VDC
12VDC
24VDC
