Halemeier GmbH - Lange Straße 51 - D 49326 Melle Neuenkirchen
9
25.394.02
18.12.2017
c MM 3 q m
S-Mier
Typ: 12V = HA-ES-ESM-1
24V = HA-ESM-VH
/
Indicaciones relavas a la seguridad:
1. Durante la instalación y los trabajos de mantenimiento, así como durante las reparaciones, el sistema debe estar completamente aislado de la red eléctrica. Desconectar el
enchufe y asegurarse de que no se puede volver a conectar.
2. Para el montaje se debe ulizar únicamente material de instalación o accesorios del sistema autorizados.
3. Los daños resultantes de una conexión errónea no están sujetos a garana.
4. Colocar los cables de manera que los puntos de conexión no estén somedos a tracción.
5. En caso de que un cable exible exterior esté dañado, podrá ser reemplazado únicamente por el fabricante o por el servicio técnico.
6. Se perderá el derecho de garana en caso de modicaciones arbitrarias (entre ellas cuenta también cualquier modicación en los cables).
¡Guardar las instrucciones de montaje!
Por favor, guarde estas instrucciones incluso después de haber realizado el montaje, para poder realizar posteriormente modicaciones eventuales de forma correcta

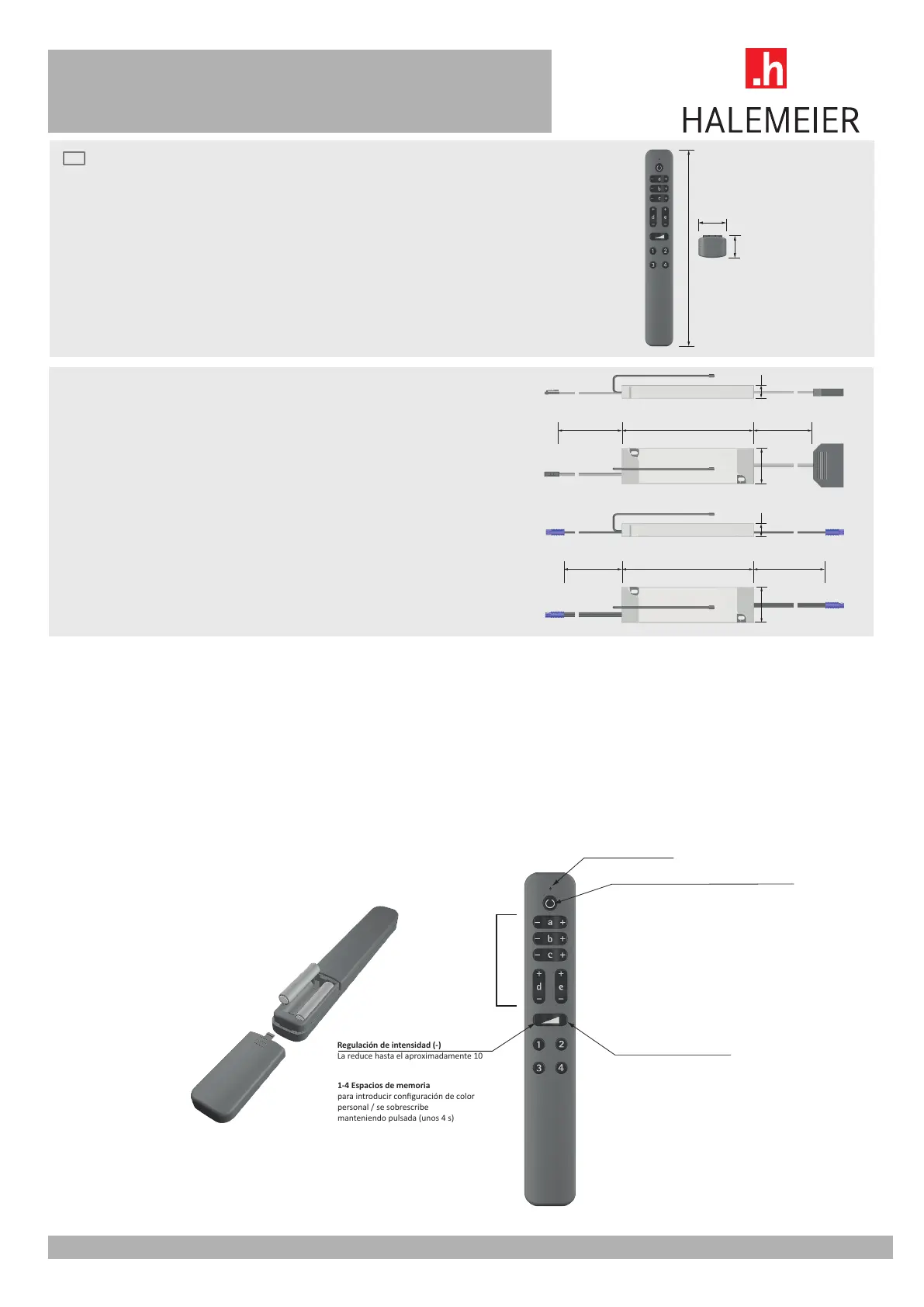

Radiotransmisor manual
Fuente de alimentación:
Pila:
Duración de la pila:
Frecuencia de transmisión:
Alcance de transmisión:
Consumo de corriente en modo de espera:
Consumo de corriente en funcionamiento:
Número receptores posibles:
Receptores 12VDC
Tensión nominal:
Capacidad de conmutación:
Tipos de cargas:
Número transmisores manuales posibles:
Asignación de canales:
Frecuencia de recepción:
Conexiones:
Receptores 24VDC
Tensión nominal:
Capacidad de conmutación:
Tipos de cargas:
Número transmisores manuales posibles:
Asignación de canales:
Frecuencia de recepción:
Conexiones:
3 VDC
2x 1,5V AAA
unos 8 meses en uso medio
433,9 MHz
máx. Campo libre 30m
10μA
10mA
ilimitado; en 4 grupos
dependiendo del alcance de la radio
12VDC
12VDC max. 36W
LED luz
max. 5
automáca al programar transmisores
433,9 MHz
LED-miniplug M1
24VDC
24VDC max. 72W
LED luz
max. 5
automáca al programar transmisores
433,9 MHz
LED-mulplug MP2
m
No lo elimine junto con la basura domésca. La eliminación debe realizarse de conformidad con las disposiciones locales sobre la eliminación de residuos y el reciclaje
LED control transmisión
Regulación de intensidad (+)
La aumenta hasta el 100%.
Tecla maestra
para encender o apagar por completo todos los
canales. Se guarda el úlmo estado de conmutación.
Pulsación breve: encender / apagar.
1-4 Espacios de memoria
para introducir configuración de color
personal / se sobrescribe
manteniendo pulsada (unos 4 s)
la tecla deseada.
Regulación de intensidad (-)
La reduce hasta el aproximadamente 10%.
2x 1,5V AAA
canal „a“ - „e“
para encender y apagar
así como para oscurecer
de los claveles individuales
28
21,5
184
Nada más rerar la cinta de seguridad de la pila, el radiotransmisor estará listo
para funcionar con el receptor que contenga el set.
La técnica resumida
es
167
16
45
160160
167
16
45
160160
