FAHREN MIT DEM HAMMERSCHMIDT™-SYSTEM
SO VERWENDEN SIE DAS HAMMERSCHMIDT-SYSTEM
Das HammerSchmidt verfügt über zwei Gänge für den Frontantrieb: 1:1 und Overdrive. Bei der 1:1-Übersetzung sind alle
Komponenten der Mechanik fest miteinander verbunden und drehen sich gemeinsam; eine Pedalumdrehung entspricht
einer Umdrehung des Kettenblatts. Diese Übersetzung eignet sich hervorragend für steile Anstiege! Im Overdrive-Modus
entspricht eine Pedalumdrehung ca. 1,6 Umdrehungen des Kettenblatts. Ideal, um mit Vollgas steile Abfahrten herunter zu
jagen!
Der Wechsel von der 1:1-Übersetzung zum Overdrive-Modus erfolgt mit den exklusiven HammerSchmidt-Trigger-
Schalthebel X.0 und X.9 seidenweich und unmittelbar. Wenn Sie den größeren Schalthebel betätigen, um den Zug zu
spannen, schaltet der Antrieb sofort auf die 1:1-Übersetzung um. Wenn Sie den kleineren Schalthebel betätigen, um den
Zug zu entspannen, wechselt der Antrieb sofort in den Overdrive-Modus. Durch die einfache Bedienung sind Schaltfehler
nahezu ausgeschlossen.
Sie können unabhängig von der Kettenspannung jederzeit schalten. Das HammerSchmidt-System schaltet unabhängig
vom Treten: Sie können den Gang wechseln, während sich Ihre Gruppe vor dem nächsten Anstieg sammelt, während Sie
auf den Pedalen stehen oder vorwärts treten und sogar beim Rückwärtstreten im Freilauf. Jederzeit seidenweich und sofort
schalten. Nie wieder umständliche Kettenblattwechsel – mit HammerSchmidt!

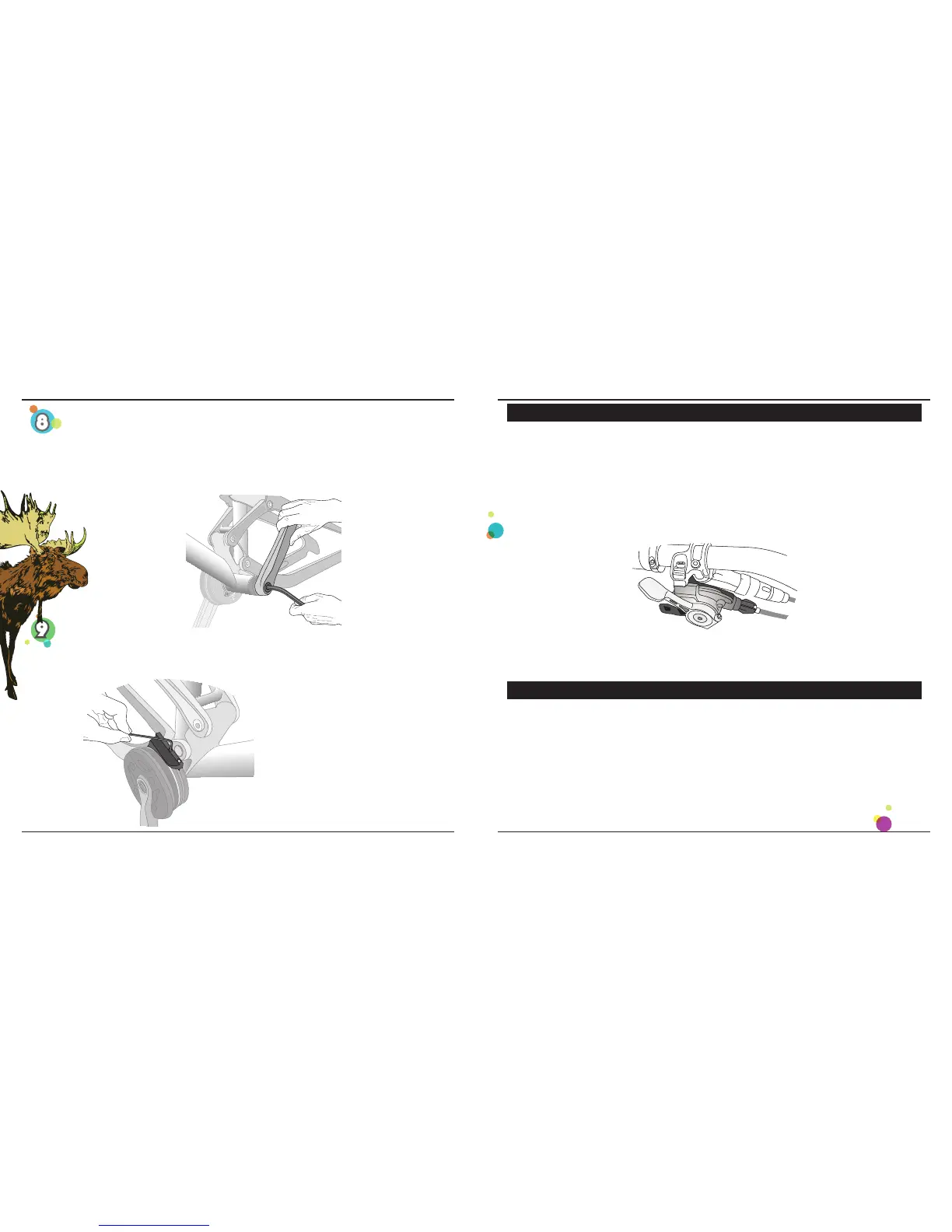

KETTE MONTIEREN UND KETTENFÜHRUNG EINSTELLEN
Kürzen Sie entsprechend der Montageanleitung eine SRAM-Kette, und Stellen Sie die Position der Kettenführung mit
einem 3-mm-Inbusschlüssel nach Bedarf ein. Stellen Sie sicher, dass die Kettenführung die Kettenbewegung nicht
beeinträchtigt, wenn der hintere Dämpfer vollständig einfedert.
KURBELARM AUF DER NICHT-ANTRIEBSSEITE MONTIEREN
Geben Sie Fett auf die Innenlager-Zähne auf der Nicht-Antriebsseite und die Kurbelgewinde. Richten Sie den Kurbelarm
auf der Nicht-Antriebsseite um 180° entgegengesetzt zum Kurbelarm auf der Antriebsseite aus. Bringen Sie mit einem
8-mm-Inbusschlüssel die Kurbelarm-Baugruppe auf der Nicht-Antriebsseite an. Stellen Sie sicher, dass die Zähne der
Vielzahnwelle auf dem Innenlager fassen. Ziehen Sie die Kurbelschraube bis zum Anschlag fest, und ziehen Sie sie mit
48 bis 54 N·m an. Stellen Sie sicher, dass der Kurbelarm den Kurbelanschlag auf der Nicht-Antriebsseite berührt (kein
Spalt). Andernfalls müssen Sie den Kurbelarm entfernen, zusätzliches Fett auftragen und ihn wieder montieren.
WARTUNG UND PFLEGE DES HAMMERSCHMIDT™-SYSTEMS
SO WARTEN SIE DAS HAMMERSCHMIDT-SYSTEM
Verwenden Sie nur Wasser und eine milde Seife, um die HammerSchmidt-Einheit zu reinigen.
Verwenden Sie KEINEN Hochdruckreiniger. Andernfalls werden die Dichtungen beschädigt, sodass Staub oder Schmutz in
das Innere der HammerSchmidt-Einheit gelangen und diese beschädigen können.
Überprüfen Sie regelmäßig das Anzugsmoment aller Schrauben der HammerSchmidt-Einheit und der Kurbelarme.
Es wird empfohlen, das Fahrrad nach ca. 100 Stunden Fahrt zu Ihrem Truvativ-Händler zu bringen, um die Hammer-
Schmidt-Einheit zerlegen und auf Verschleiß untersuchen zu lassen. Lassen Sie beschädigte oder verschlissene Teile
durch Ihren Händler ersetzen.
Informationen und Hinweise zur Wartung erhalten Sie unter www.magicmechanics.com oder auf unserer Website unter
www.truvativ.com bzw. über Ihren örtlichen Trutativ-Händler oder -Importeur.
48-54 N·m
