INTRODUCCIÓN
Los días del cambio delantero tal y como lo conocía son historia. Bienvenido a la transmisión delantera inmediata.
¡Bienvenido a HammerSchmidt!
HammerSchmidt es un sistema de transmisión delantera tan rápido y perfecto que parece mágico. Con la seguridad de
un plato simple, y el rango de velocidades de uno doble. HammerSchmidt ofrece más distancia al suelo y un cambio de
marchas completamente suave: puede cambiar con la bicicleta cargada, mientras derrapa, o incluso en parado. Este revo-
lucionario cambio instantáneo se consigue gracias a las exclusivas palancas de cambio de gatillo (trigger shifters) Ham-
merSchmidt X.0 y X.9. El diseño de la transmisión delantera HammerSchmidt consta de cinco componentes principales:
eje de pedalier HammerSchmidt, brazo de manivela, conjunto de collarín, bloque de mecanismos y palancas de cambio de
gatillo, todo funcionando en perfecta coordinación, lo que le permitirá reaccionar a las condiciones del rme como nunca
antes había imaginado. Eche un vistazo a la anatomía de una unidad HammerSchmidt.

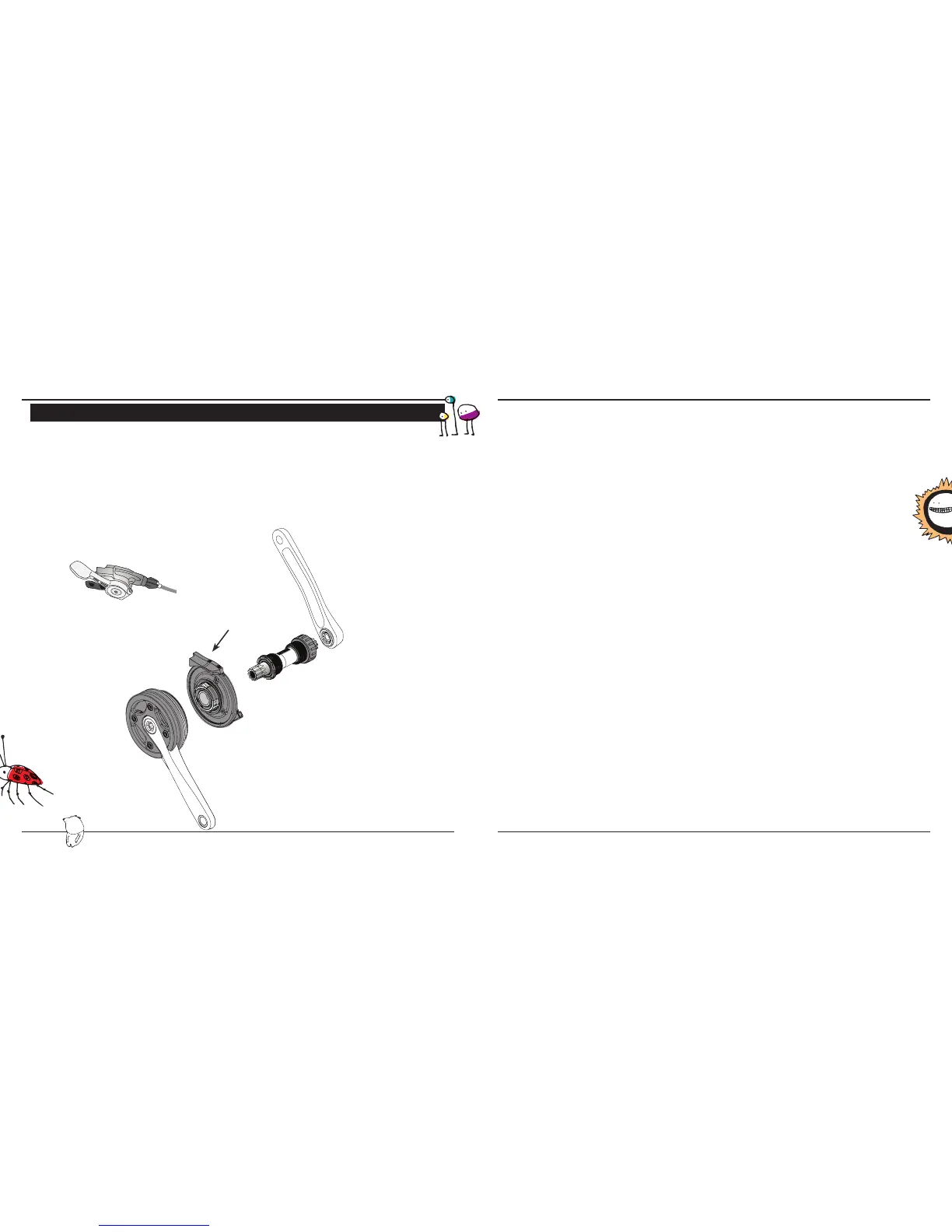

ANATOMÍA DE LA UNIDAD HAMMERSCHMIDT
HERRAMIENTAS NECESARIAS
• Gafas de seguridad • Pieza de corte y herramienta de refrentar para el eje de
• Comprobador de compatibilidad del cuadro HammerSchmidt pedalier (Schmidty recomienda Park Tool BFS-1)
• Llaves Allen de 2, 2,5, 4, 5 y 8 mm • Pieza de corte para refrentado de oricios guía ISCG
• Destornillador de cabeza plana HammerSchmidt
• Pelacables • Aceite de corte
• Llave dinamométrica ajustable hasta 54 N·m • Herramientas de instalación de ejes de pedalier Truvativ
• Calibrador digital ISIS y GXP
• Grasa
COMPROBACIÓN DE COMPATIBILIDAD DEL CUADRO
El sistema HammerSchmidt ha sido diseñado para su instalación en cuadros con oricios guía de montaje de guíacadena
ISCG 03 o ISCG 05 y anchuras de caja del pedalier de 68, 73 u 83 mm. Sin embargo, no todos los cuadros se fabrican
con los estándares de precisión que HammerSchmidt requiere. Por tanto, antes de instalarlos deberá realizar una sencilla
comprobación de compatibilidad, para determinar si el cuadro de su bicicleta admite una unidad HammerSchmidt.
Es extremadamente importante que realice esta comprobación, pues de lo contrario sufrirá complicaciones de
instalación o de funcionamiento.
Para comprobar la compatibilidad, utilice la herramienta de comprobación de compatibilidad de cuadros HammerSchmidt
adjunta. En primer lugar, desmonte del cuadro de su bicicleta los brazos de manivela antiguos y el eje pedalier (si es preciso).
A continuación, enrosque el comprobador con forma de copa en la caja de pedalier del lado motriz. Por último, inserte el
comprobador de oricios guía sobre el comprobador con forma de copa, e inserte las chavetas de referencia en los oricios
guía ISCG. El comprobador de oricios guía tiene dos caras, una con chavetas ISCG 03 y otra con chavetas ISCG 05.
Asegúrese de insertar las chavetas adecuadas en los oricios guía ISCG. Para conrmar la compatibilidad, las chavetas
deben entrar en los oricios guía ISCG, el comprobador con forma de copa debe estar centrado en el de oricios y la echa
del comprobador de oricios guía debe apuntar hacia el eje de la rueda trasera. Si la herramienta le resulta difícil de insertar,
no encaja en absoluto, o si la echa no apunta hacia el eje de la rueda trasera, no podrá utilizar HammerSchmidt en el cuadro
de su bicicleta.
Si necesita ayuda para determinar la compatibilidad de HammerSchmidt, puede visitar www.magicmechanics.com o acudir a
su concesionario local de Truvativ.
COMPATIBILIDAD DE COMPONENTES
• Eje de pedalier – Sólo HammerSchmidt BB
• Palanca de cambio delantera – Sólo palancas de cambio de gatillo HammerSchmidt X.0 y X.9
• Platos - HammerSchmidt de 22 o 24 dientes
• Cadenas – Cadenas SRAM® o Shimano® de 1 x 1, 7, 8 y 9 velocidades
INCOMPATIBILIDAD
No acople una unidad HammerSchmidt a un dispositivo adaptador ISCG. Los adaptadores ISCG carecen de la resistencia
estructural suciente para soportar el peso y las cargas que ejerce HammerSchmidt. Los adaptadores ISCG están pensados
únicamente como un medio para montar dispositivos de guía de cadena en cuadros no ISCG; no los utilice para otra cosa.
Eje de pedalier HammerSchmidt
Conjunto de collarín
Bloque de mecanismos HammerSchmidt
con brazo de manivela de lado motriz
Palancas de cambio de gatillo
HammerSchmidt
Brazo de manivela del lado no motriz
de la unidad HammerSchmidt
Guíacadena
