Handicare 2000 SIMPLICITY - Page 116

43214321
1 2 3 4
1 2 3 4
AANAAN
FUNCTIE VAN SCHAKELAARS
ALS ER DIP-SCHAKELAARS WORDEN VERWISSELD,
SCHAKELT U DE LIFT UIT, WACHT U 10 SECONDEN
EN SCHAKELT U DE LIFT DAN WEER IN.
INFRAROOD/
RADIO-LEERKNOP
DIP-
SCHAKELAAR 2
REMCONNECTOR
OPLADEN +
BATTERIJ POSITIEF BATTERIJ NEGATIEF
MOTOR 2
(WIT)
MOTOR 1
(ZWART)
GEEN VERBINDING
NODIG
GEEN VERBINDING
NODIG
INFRAROOD/RADIO
GEEN VERBINDING
NODIG
DIP-SCHAKELAAR 1
DIAGNOSTISCHE
WEERGAVE
EXTERNE DIAGNOSTIEK
ER MOET DOORVERBINDING
OP CONNECTOR AANWEZIG ZIJN
9-WEGCONNECTOR 8-WEGCONNECTOR
AAN
AAN
DIP 1
DIP 2
SCHUIF INSCHAKELEN
CSA INSCHAKELEN
ZOEMER AAN
SCHARNIER INSCHAKELEN
RECHTERHAND
SNELLE HELLING
iSAFETY UITSCHAKELEN iSAFETY INSCHAKELEN
SCHUIF UITSCHAKELEN
CSA UITSCHAKELEN
ZOEMER UIT
SCHARNIER UITSCHAKELEN
LINKERHAND
LANGZAME HELLING
STANDAARD UIT
WIT BLAUW BRUIN BRUIN N/C ROZE GRIJS GEEL N/C N/C ORANJE ORANJE GEEL GEEL WIT N/C ROZE
AUDIO/VISUELE
CONNECTOR
MS125 2000 DIP SETTINGS LH STANDARD
43214321
1 2 3 4
1 2 3 4
AANAAN
FUNCTIE VAN SCHAKELAARS
ALS ER DIP-SCHAKELAARS WORDEN VERWISSELD,
SCHAKELT U DE LIFT UIT, WACHT U 10 SECONDEN
EN SCHAKELT U DE LIFT DAN WEER IN.
INFRAROOD/
RADIO-LEERKNOP
DIP-
SCHAKELAAR 2
REMCONNECTOR
OPLADEN +
BATTERIJ POSITIEF BATTERIJ NEGATIEF
MOTOR 2
(ZWART)
MOTOR 1
(WIT)
GEEN VERBINDING
NODIG
GEEN VERBINDING
NODIG
INFRAROOD/RADIO
GEEN VERBINDING
NODIG
DIP-SCHAKELAAR 1
DIAGNOSTISCHE
WEERGAVE
EXTERNE DIAGNOSTIEK
ER MOET DOORVERBINDING
OP CONNECTOR AANWEZIG ZIJN
9-WEGCONNECTOR 8-WEGCONNECTOR
AAN
AAN
DIP 1
DIP 2
SCHUIF INSCHAKELEN
CSA INSCHAKELEN
ZOEMER AAN
SCHARNIER INSCHAKELEN
RECHTERHAND
SNELLE HELLING
iSAFETY UITSCHAKELEN iSAFETY INSCHAKELEN
SCHUIF UITSCHAKELEN
CSA UITSCHAKELEN
ZOEMER UIT
SCHARNIER UITSCHAKELEN
LINKERHAND
LANGZAME HELLING
STANDAARD UIT
WIT BLAUW BRUIN GEEL N/C ROZE GRIJS VIOLET N/C N/C ORANJE ORANJE GEEL GEEL WIT N/C ROZE
AUDIO/VISUELE
CONNECTOR
MS125 2000 DIP SETTINGS RH STANDARD
116 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE

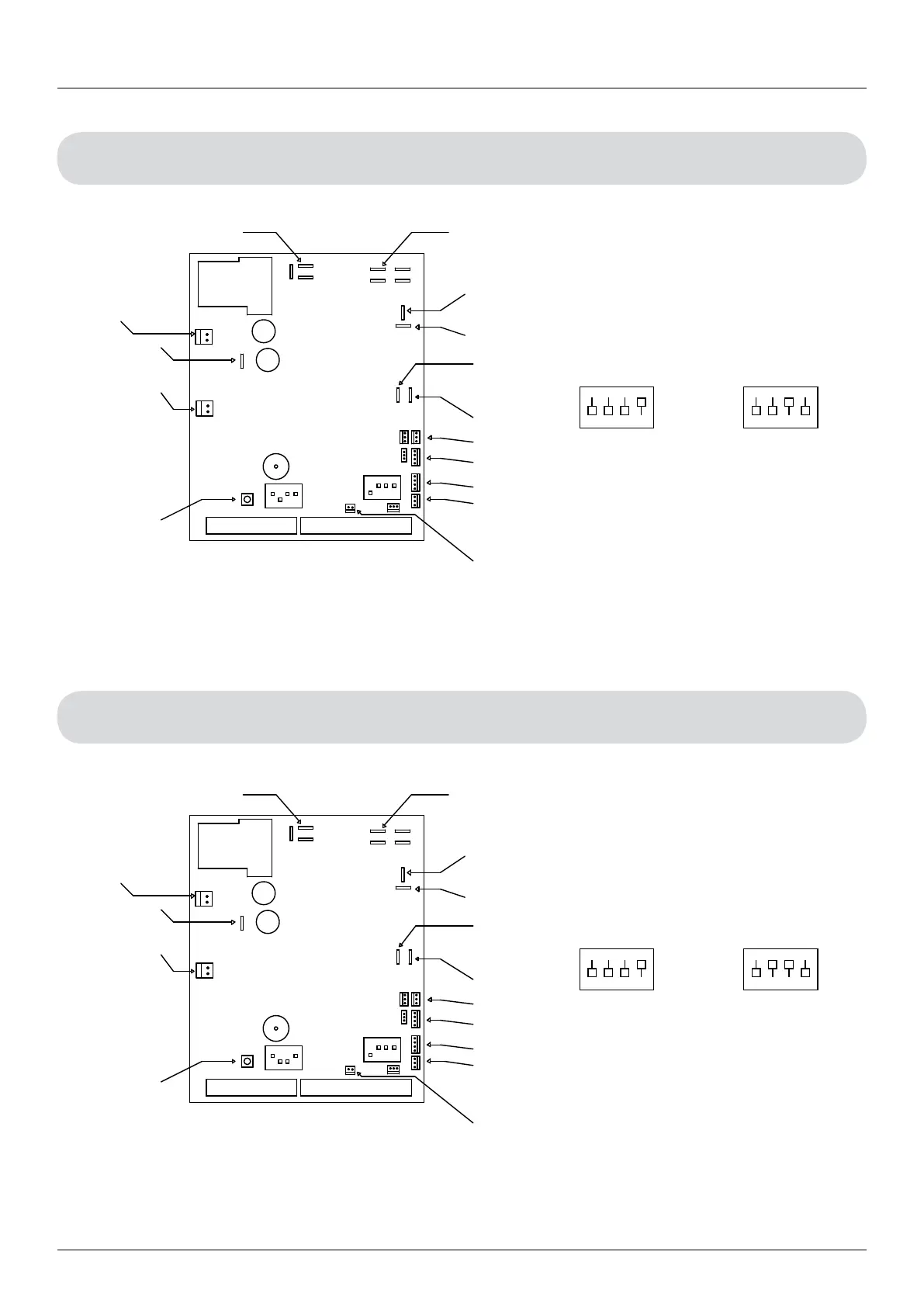

Bijlage 3
HAN125 2000 DIP-instellingen LH standaard
HAN125 2000 DIP-instellingen RH standaard
