Handicare 2000 SIMPLICITY - Page 118

5A SNEL
DOORSLAAN
BATTERIJ POSITIEF
OPLADEN +
AUDIO/VISUELE
CONNECTOR
REMCONNECTOR
INFRAROOD/
RADIO-LEERKNOP
ALS ER DIP-SCHAKELAARS WORDEN VERWISSELD,
SCHAKELT U DE LIFT UIT, WACHT U 10 SECONDEN
EN SCHAKELT U DE LIFT DAN WEER IN.
WIT BLAUW BRUIN BRUIN N/C ROZE GRIJS GEEL N/C N/C ORANJE ORANJE GEEL GEEL WIT N/C ROZE
DIP-
SCHAKELAAR 2
DIP-SCHAKELAAR 1
INGANG SCHARNIERVEILIGHEIDS-
SCHAKELAAR
DIAGNOSTISCHE
WEERGAVE
EXTERNE DIAGNOSTIEK
GEEN VERBINDING
NODIG
INFRAROOD/RADIO
SCHARNIERGEGEVENS
(GRIJZE KABEL)
+24V MET ZEKERING
MOTOR 1
(ZWART)
MOTOR 2
(WIT)
BATTERIJ NEGATIEF

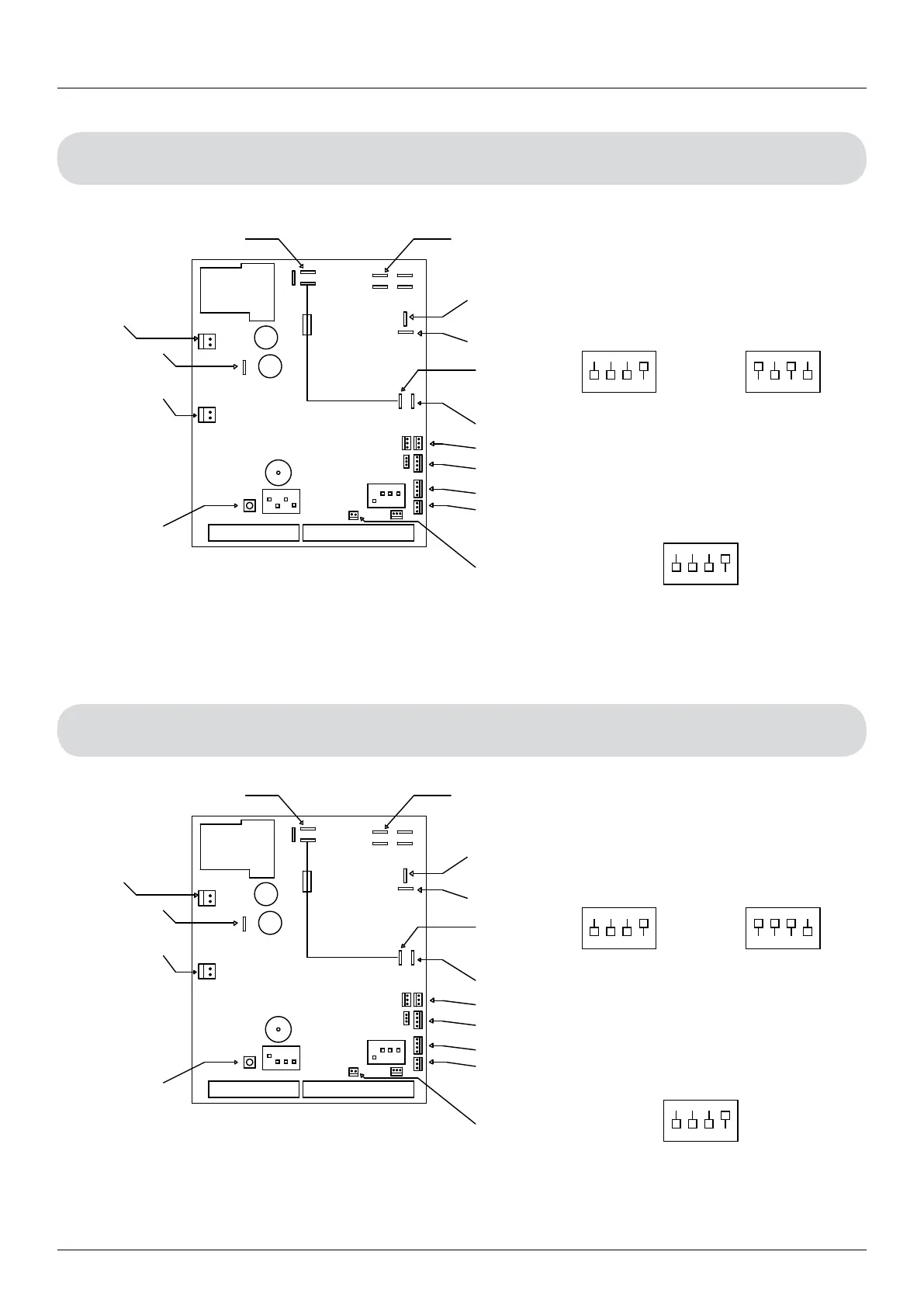

DIP-SCHAKELAARINSTELLING HAN125
MET DEZE INSTELLING STELT U DE
2000-SCHARNIERSTAND IN, EVENALS DE
HUIDIGE LIMIET VOOR EEN RTC-SCHARNIER
DIP-SCHAKELAARINSTELLING HAN126
AAN AAN
AAN
1 2 3 4
1 2 3 4 1 2 3 4
9-WEGCONNECTOR 8-WEGCONNECTOR
1234
ON
ON
1234
SCHUIF INSCHAKELEN
CSA INSCHAKELEN
ZOEMER AAN
SCHARNIER INSCHAKELEN
RECHTERHAND
SNELLE HELLING
iSAFETY UITSCHAKELEN iSAFETY INSCHAKELEN
SCHUIF UITSCHAKELEN
CSA UITSCHAKELE
ZOEMER UIT
SCHARNIER UITSCHAKELEN
LINKERHAND
LANGZAME HELLING
STANDAARD UIT
DIP 1
DIP 2
5A SNEL
DOORSLAAN
BATTERIJ POSITIEF
OPLADEN +
AUDIO/VISUELE
CONNECTOR
REMCONNECTOR
INFRAROOD/
RADIO-LEERKNOP
ALS ER DIP-SCHAKELAARS WORDEN VERWISSELD,
SCHAKELT U DE LIFT UIT, WACHT U 10 SECONDEN
EN SCHAKELT U DE LIFT DAN WEER IN.
WIT BLAUW BRUIN GEEL N/C ROZE GRIJS VIOLET N/C N/C ORANJE ORANJE GEEL GEEL WIT N/C ROZE
DIP-
SCHAKELAAR 2
DIP-SCHAKELAAR 1
INGANG SCHARNIERVEILIGHEIDS-
SCHAKELAAR
DIAGNOSTISCHE
WEERGAVE
EXTERNE DIAGNOSTIEK
GEEN VERBINDING
NODIG
INFRAROOD/RADIO
SCHARNIERGEGEVENS
(GRIJZE KABEL)
+24V MET ZEKERING
MOTOR 1
(WIT)
MOTOR 2
(ZWART)
BATTERIJ NEGATIEF
DIP-SCHAKELAARINSTELLING HAN125
MET DEZE INSTELLING STELT U DE
2000-SCHARNIERSTAND IN, EVENALS DE
HUIDIGE LIMIET VOOR EEN RTC-SCHARNIER
DIP-SCHAKELAARINSTELLING HAN126
AAN AAN
AAN
1 2 3 4
1 2 3 4 1 2 3 4
9-WEGCONNECTOR 8-WEGCONNECTOR
1234
ON
ON
1234
SCHUIF INSCHAKELEN
CSA INSCHAKELEN
ZOEMER AAN
SCHARNIER INSCHAKELEN
RECHTERHAND
SNELLE HELLING
iSAFETY UITSCHAKELEN iSAFETY INSCHAKELEN
SCHUIF UITSCHAKELEN
CSA UITSCHAKELE
ZOEMER UIT
SCHARNIER UITSCHAKELEN
LINKERHAND
LANGZAME HELLING
STANDAARD UIT
DIP 1
DIP 2
118 INSTALLATIEHANDLEIDING VOOR DE HANDICARE 2000 SIMPLICITY / STYLE
Bijlage 3
HAN125 2000 DIP RH auto-scharnier HAN126
HAN125 2000 DIP LH auto-scharnier HAN126
