124 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Schienenmontage

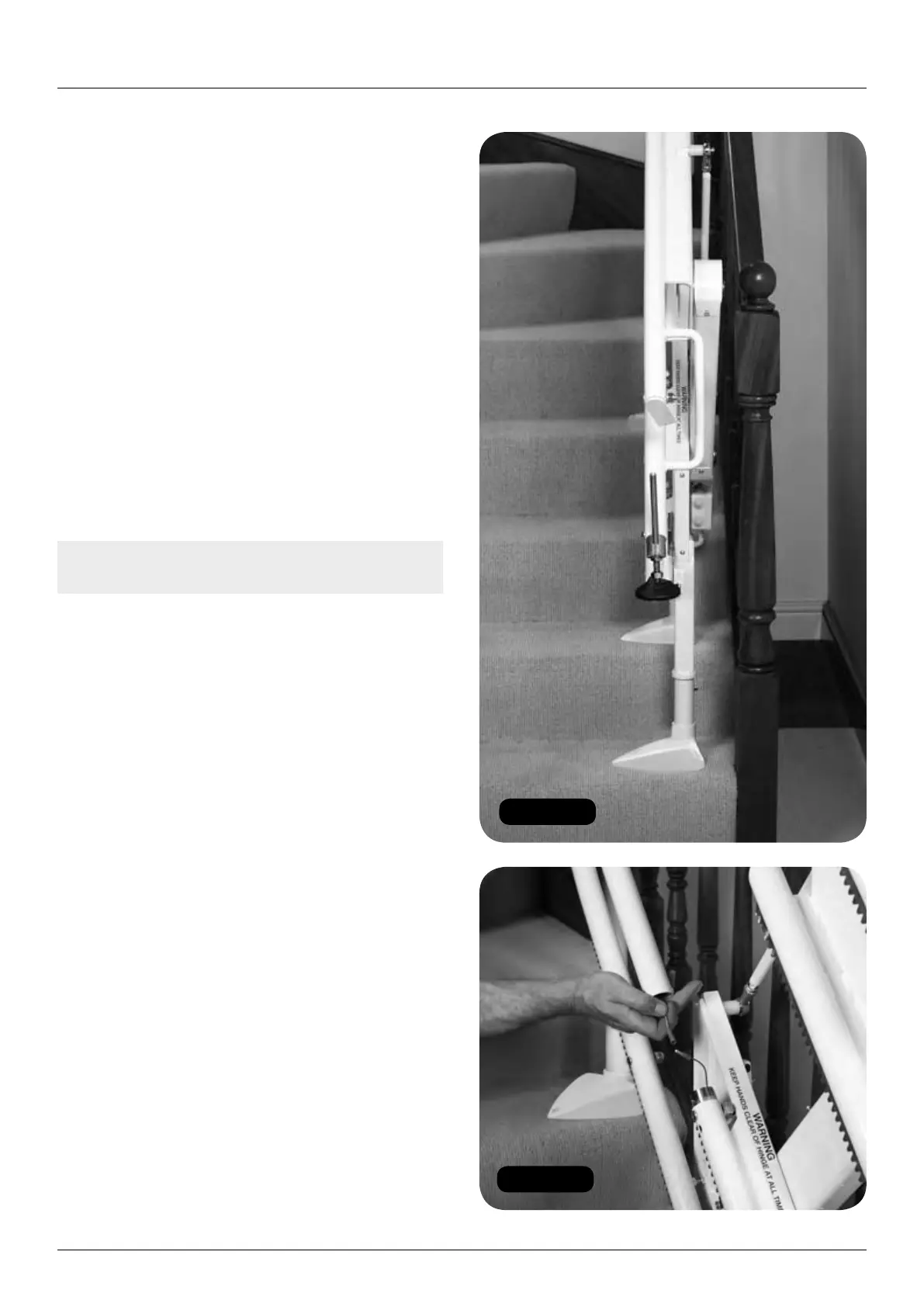

Abb. 2
Abb. 3
Innenkurven-schienen
Eine Innenkurven-Schiene läuft entlang der kürzesten
Seite des Treppenhauses, sodass die Schiene von
Ihnen wegknickt, wenn Sie die Treppe betrachten.
Ein Beispiel für eine Innenkurven-Schiene finden Sie
in Anhang 5.
Die Installation von Innenkurven- und Außenkurven-
Schienen ist bis zur Fertigstellung der Installation
nahezu identisch. Die zusätzlich erforderlichen
Schritte sind im entsprechenden Abschnitt der
Installationsanleitung dargestellt (Seite 137).
Installationen mit scharnier
Eine Schiene mit Scharnier hat einen klappbaren
Schienenbereich, der vom unteren Treppenbereich
weggeklappt werden kann, sodass er kein Hindernis
oder keine Gefahr darstellt.
Anmerkung: Siehe Anhang 3 für Einstellungen
Schiene mit Scharnier.
1 Der klappbare Bereich der Schiene muss installiert
werden, bevor der Rest der Schiene installiert wird.
a Setzen Sie den klappbaren Schienenabschnitt
in die Füße ein, wobei sich dieser 60mm von
der Treppenwange oder anderen Hindernissen
wie etwa Fensterbänken entfernt befinden muss
(Abb. 2).
b Geben Sie den Motor frei, indem Sie den
Motorfreigabeknopf drücken, und so die
Bewegung des Scharnierarms ermöglichen.
c Senken Sie den Arm ab und positionieren Sie
das Scharnier so auf den Stufen, dass die
Schiene den Boden richtig erreicht.
d Das graue Kabel mit dem Rundstecker muss
mit allen Kommunikationskontakten an der
oberen Schiene verbunden werden. Um diese
Verbindung herzustellen, muss:
i Etwas graues Kabel vom Scharnier zum
ersten Kommunikationskontakt durch das
OBERE Rohr verlegt werden.
ii Im UNTEREN Rohr ein rotes und ein graues
Kabel vom ersten +ve Aufladepunkt bis zum
oberen Treppenende verlegt werden (Abb. 3).
Der Anschluss dieser wird im Abschnitt
Elektrischer Anschluss Schiene behandelt.
