Elektrische Verbindungen
130 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG

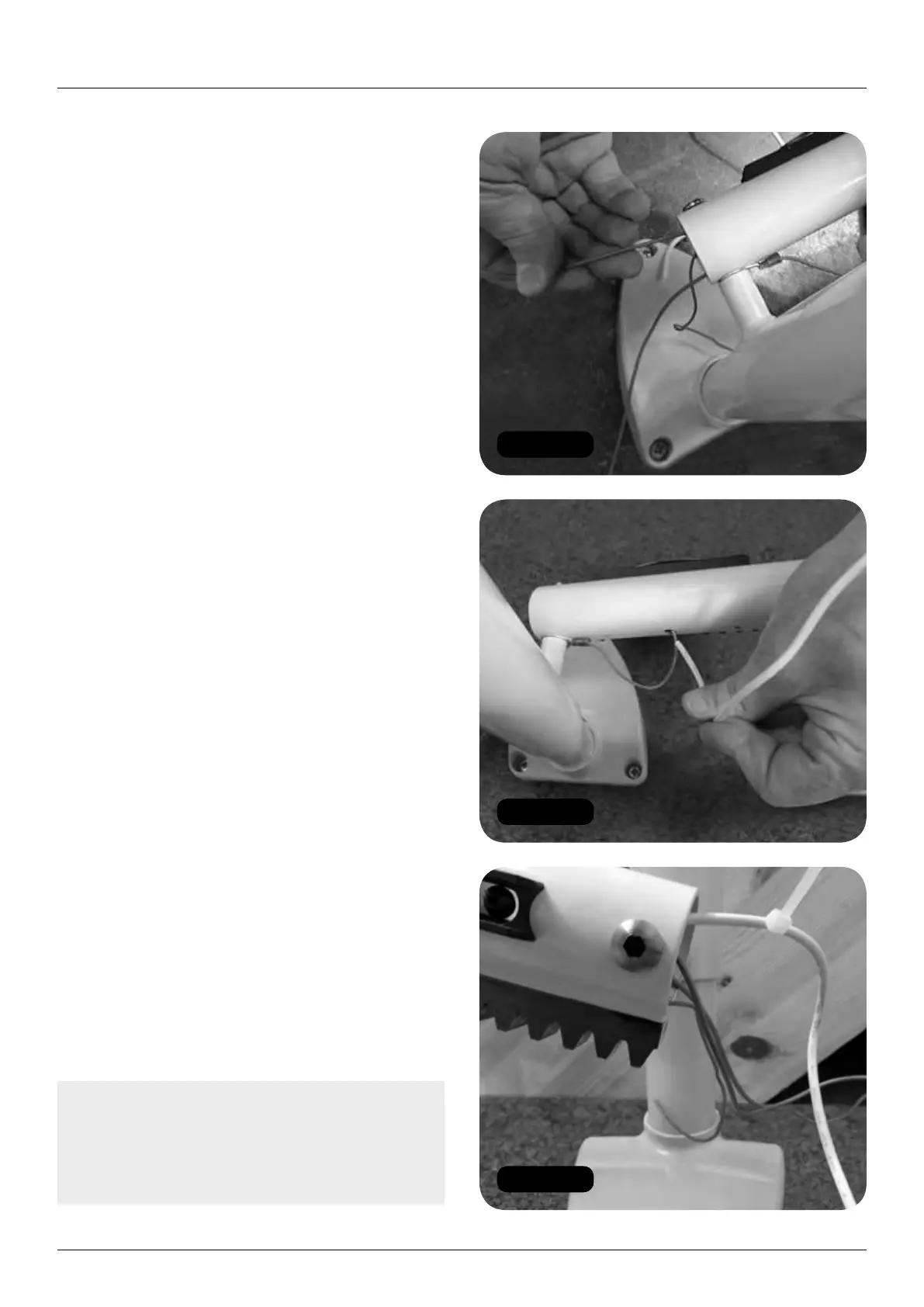

d Das graue, negative Kabel der
Ladeverbindung durch das große Loch
auf der Rückseite des Schienenabschnitts
führen. Dieses Kabel durch das Ende des
Schienenabschnitts führen (Abb. 18).
e Das Spannungsversorgungskabel
durch das gleiche Loch am Ende des
Schienenabschnitts führen (Abb. 19).
f Einen Kabelbinder um das
Spannungsversorgungskabel legen (Abb. 20).
g Das Spannungsversorgungskabel auf
der Rückseite des Schienenabschnitts
stramm ziehen. Mit einem Kabelbinder
das Spannungsversorgungskabel am
Stützen-Ansatz befestigen (Abb. 21).
h Mit zwei Kabelbindern das
Spannungsversorgungskabel sicher auf
der Rückseite der Stütze wie in Abb. 22
gezeigt befestigen.
i Spannungsversorgungskabel und negatives
Ladeverbindungskabel mit Anschlussblock
verbinden (Abb. 23).
j Die beiden roten Ladekontakt-Kabel
verzwirbeln und mit dem Anschlussblock
verbinden (Abb. 24).
k Alle Kabel in das Ende des
Schienenabschnitts einführen (Abb. 25).
l Stützen-Schraube wieder einsetzen (Abb. 26).
m Setzen Sie die Endkappe NUR AM UNTEREN
TREPPENENDE WIEDER AUF (Abb. 26).
6 Setzen Sie die verbleibenden Schrauben im
oberen und unteren Schienenabschnitt in die
erste und letzte Stütze ein.
7 Befestigen Sie die Spannungsversorgung mit
der mitgelieferten Halterung an der Wand.
8 Verbinden Sie die Spannungsversorgung mit
dem Wechselstromnetz.
Anmerkung: Sämtliche Verkabelung ans
Spannungsnetz muss den zum Zeitpunkt
der Installation gültigen örtlichen Richtlinien
entsprechen. Befestigen Sie die Spannungsver-
sorgung nicht an der Treppenwange.
Abb. 18
Abb. 19
Abb. 20
