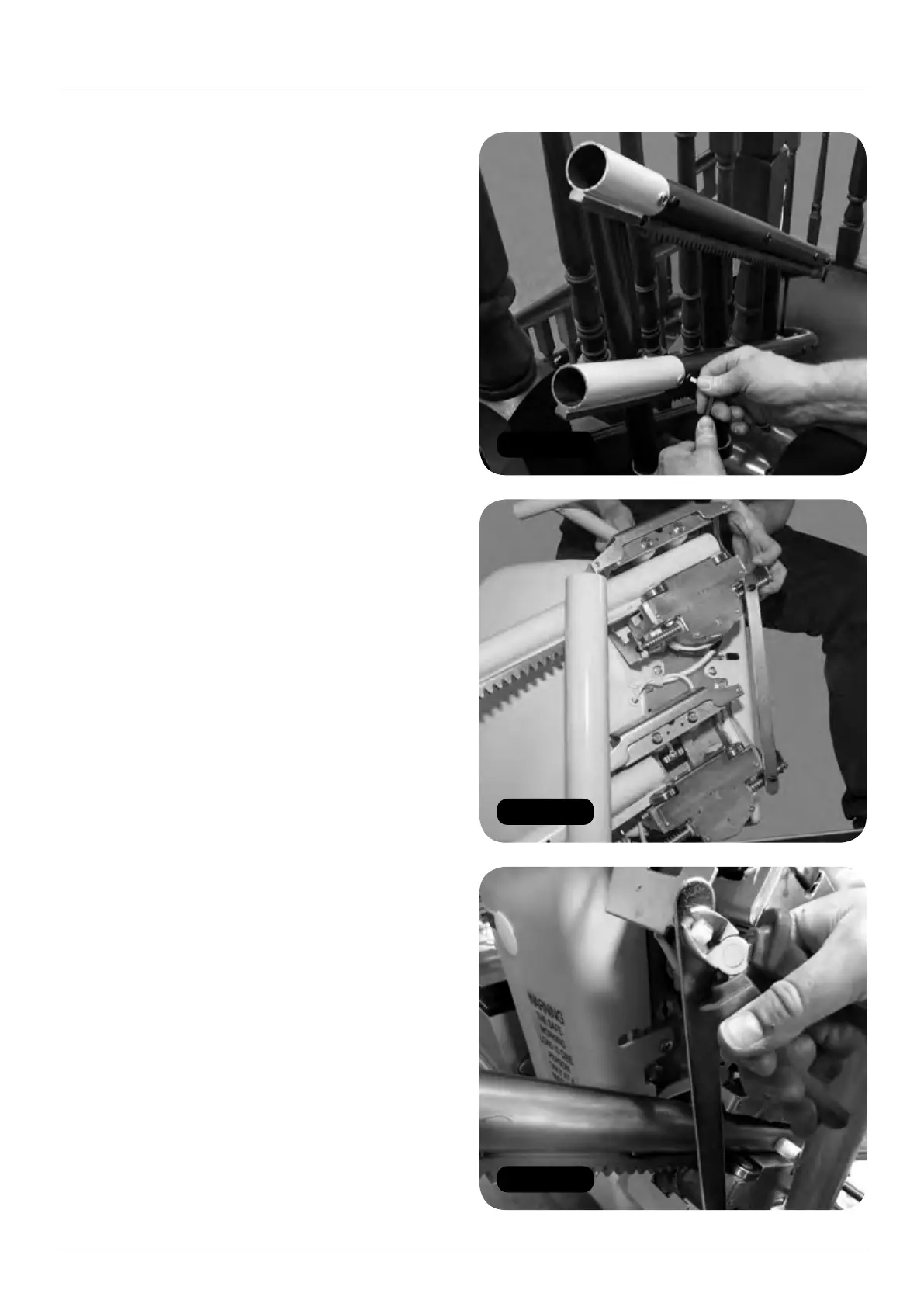

Abb. 27
Abb. 28
Abb. 29
132 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Antriebsaggregat und Fußauflage
Aufladen des
Antriebsaggregats und
Montage der Fußauflage
Erforderliche: Erforderliche
Gegenstände: Werkzeuge:
• Antriebsaggregat • Ladeflipflop
• Fußauflage- • Kurzschlussbügel
Zubehör-Kit • Ladestangen
• 13 mm Steckschlüssel
• Nr. 2 Pozi-
Schraubendreher
• Zange
• T30 Torx-Schraubendreher
1 Die Antriebsaggregat-Ladestangen oben in die
Schiene einsetzen (Abb. 27).
2 Das Antriebsaggregat auf die Ladestangen
aufschieben (Abb. 28).
3 Stirnzapfen-Ladestreifen entfernen (Abb. 29).
4 Vordere Abdeckung des Antriebsaggregats
abnehmen.
5 Fußauflage zusammenbauen (Fußauflage-
Zubehör- Kit)
Manuelle (Gasdruckfeder) Fußauflage
a Die Fußauflage-Baugruppe aus der Zubehör-
Box nehmen. Die Schraube lösen und die
Welle von dieser Baugruppe entfernen.
b Fußauflage am Antriebsaggregat befestigen
(Abb. 30) – sicherstellen, dass die Halterung
der Gasdruckfeder in Position verbleibt. Die
Schraube anziehen, um die Welle in Position
zu halten (Abb. 31).
c Obere Mutter der Halterung der
Gasdruckfeder lösen (Abb. 32).
d Den oberen Teil der Gasdruckfeder
an der Halterung befestigen (Abb. 33).
e Fußauflage in die obere Position bewegend,
die Halterung nach unten schieben (Abb. 34).
f achdem sich die Fußauflage in der richtigen
Position befindet, die Halterung der
Gasdruckfeder wieder anziehen (Abb. 35).
