Antriebsaggregat und Fußauflage
Angetriebene (Motor) Fußauflage
a Die Fußauflage-Baugruppe aus der Zubehör-
Box nehmen. Die Schraube lösen und die
Welle von dieser Baugruppe entfernen.
b Den Kabelbaum der Fußauflage und die Feder
hinten um den Motor herumführen (Abb. 36).
c Fußauflage am Antriebsaggregat befestigen
(Abb. 37).
Anmerkung: Die drei Drehpunkte und die
Welle mit HTEP-Fett (lebensmittelechtes Fett)
schmieren.
d Die Feder an der Chassis-Halterung befestigen
(Abb. 38).
e Steckerverbindung herstellen (Abb. 39).
6 Batterien einsetzen (Fußplatte-Zubehör-Kit)
(Abb. 40).
7 Verbinden Sie den Dummy-Sitzschalter-
Kabelbaum.
a Fahrhebel 8-Weg-Stecker (Teile-Nr.
181001.50083) und Umwandlungskabelbaum
(SIM22900) – Sitz, Richtung, Schlüsselschalter
und Drehsitz (kann nur auf einem Weg
verbunden werden) (Abb. 41).
b 2,5mm Batterie-Verbindung (Teile-Nr.
181001.52036) an freiliegende Batteriekabel
– rote Kabelverbindung (Abb. 42).
Anmerkung: Stellen Sie sicher, dass diese
Verbindung nicht geerdet ist, da ansonsten
die Sicherung anspricht.
8 Fahren Sie das Antriebsaggregat mit dem
Fahrhebel auf die Schiene.
Anmerkung: Stellen Sie sicher, dass obere und
untere Stirnzapfen richtig in die Zähne der oberen
und unteren Schiene eingreifen (Abb. 43).

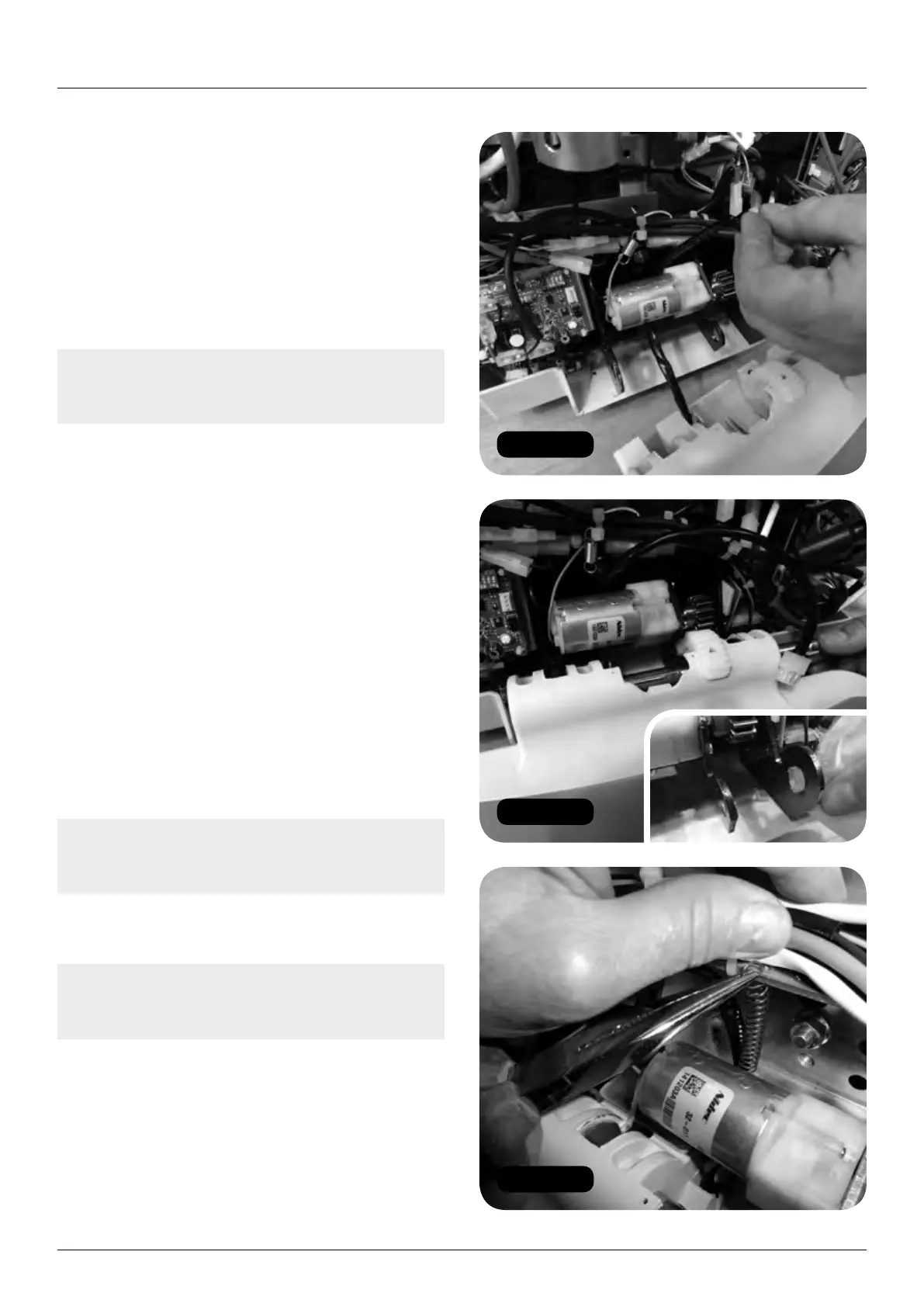

Abb. 36
Abb. 38
Abb. 37
