138 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Montieren des 2000 Simplicity Sitzes (manuell)
Montieren des 2000
Simplicity Sitzes (manuell)
Erforderliche Erforderliche
Gegenstände: Werkzeuge:
• Sitz • 13 mm Steckschlüssel
• 4 mm Inbusschlüssel
• Nr. 2 Pozi-Schraubendreher
Anmerkung: Für angetriebenen Sitz – siehe
Seiten 148-153.
1 Sitz aus dem Karton nehmen.

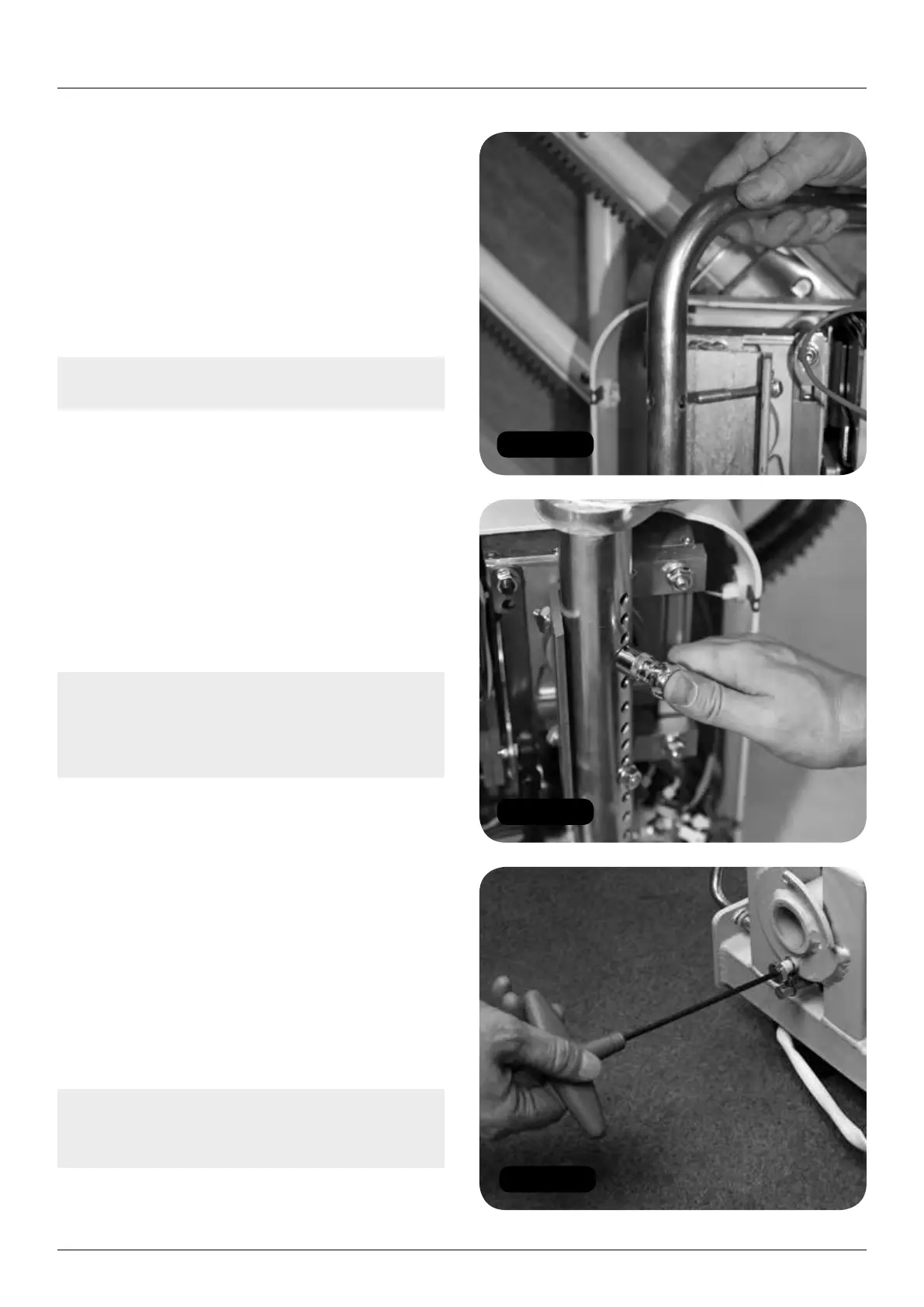

2 Antriebsaggregat-Handgriff entfernen
(Abb. 50)
und Sitzposten in der richtigen Höhe befestigen
(Drehmoment 33 Nm)
(Abb. 51).
3 Den Sitz auf seiner Rückseite auf den
Boden legen und Sitzbasis-Schraube und
Unterlegscheibe entfernen (Abb. 52).
4 Den Sitz anheben und auf dem Sitzschaft
positionieren (Abb. 53).
Anmerkung: Gehen Sie vorsichtig vor, um nicht
versehentlich bei Absenken des Sitzes auf den
Schaft am Dreh-Sicherheitsschalter anzustoßen
(Abb. 54).
5 Den Sitz vorsichtig so lange hin- und herdrehen,
bis die Verdrehverriegelung einrastet.
6 Den Sitz ganz mit Hilfe der Drehhebel verdrehen.
7 Sitzbasis-Schraube und Unterlegscheibe wieder
einsetzen, die in Schritt 3 entfernt wurden
(Abb. 55).
8 Sitz mit Hilfe der Drehhebel wieder in die Position
Verfahren bringen.
9 Fahrhebel und Verbindungskabel entfernen, und
die Verbindungen der Sitzkabel durch Durchführen
durch den Sitzschaft/-pfosten herstellen (Abb. 56).
Anmerkung: Sicherstellen, dass bei der Montage
der Frontabdeckung des Antriebsaggregats keines
der Kabel eingeklemmt oder gequetscht wird.
