DEUTSCH

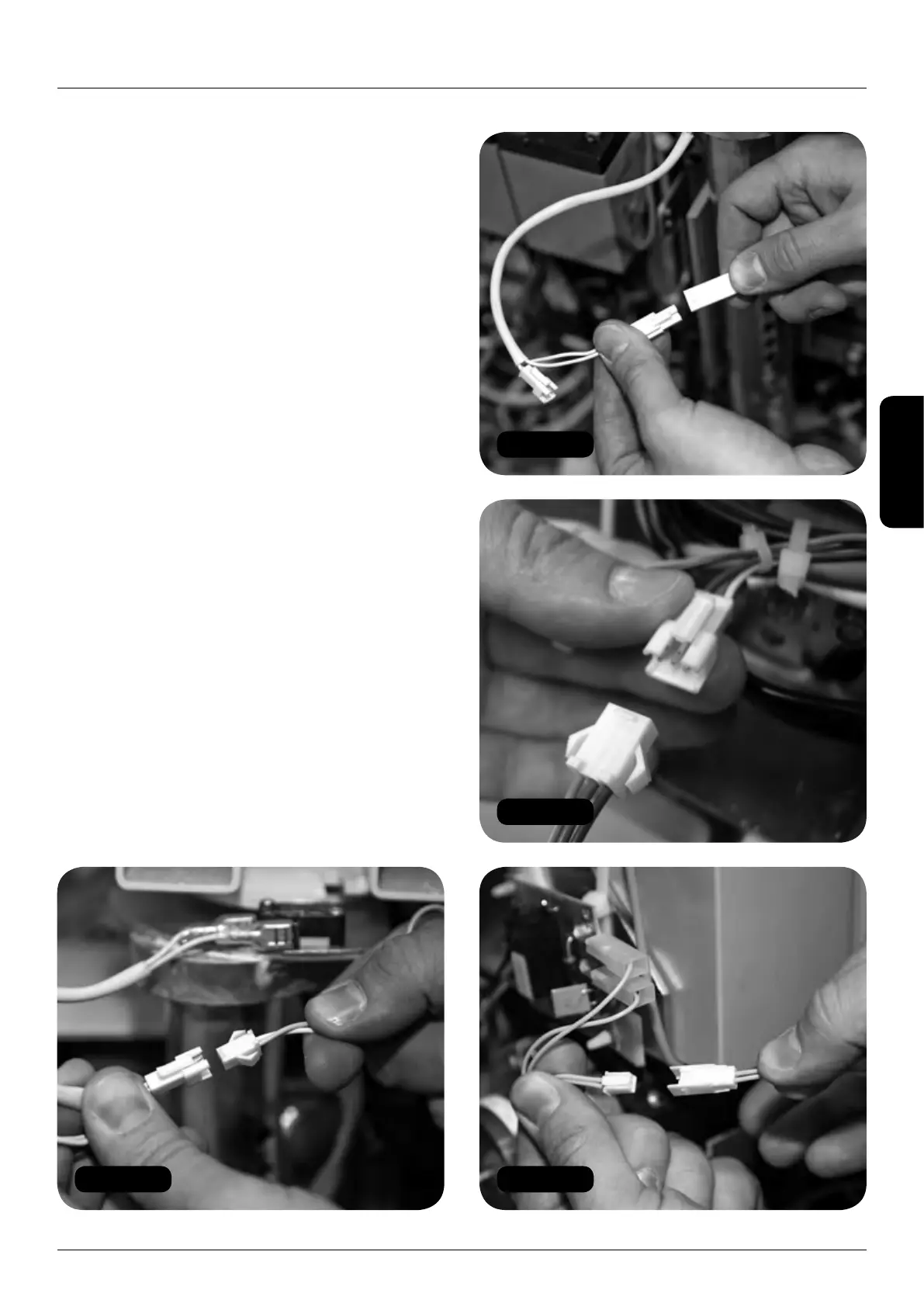

Abb. 59
Abb. 60
Abb. 61
Abb. 62
HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG 141
Elektrische Anschlüsse des 2000 Simplicity Sitzes (manuell)
Elektrische Anschlüsse
des 2000 Simplicity Sitzes
(manuell)
Erforderliche Erforderliche
Gegenstände: Werkzeuge:
• Keine • Keine
1 Die elektrischen Verbindungen von Sitz und
Fußauflage herstellen.
a Netzschalter anschließen (2 x rot).
b Diagnoseanzeige anschließen (rot, schwarz
und gelb).
c Den Schlüsselschalter-Kabelstrang vom
Antriebsaggregat (orange und grün) mit dem
Drehschalter-Kabelstrangstecker (2 x weiß)
verbinden (Abb. 59).
d Den Sitz an den Drehschalter-Kabelstrangstecker
anschließen (weiß) (Abb. 60).
e Fahrschalter-Kabelstrang anschließen (orange,
blau und grün) (Abb.61).
f Infrarot-Empfänger auf der linken und rechten
Seite des Antriebsaggregates anschließen
(blau umhüllt).
Nur angetriebene Fußauflage
g Kabelstrang der angetriebenen Fußauflage
anschließen (gelbes Zwillingskabel) (Abb. 62).
