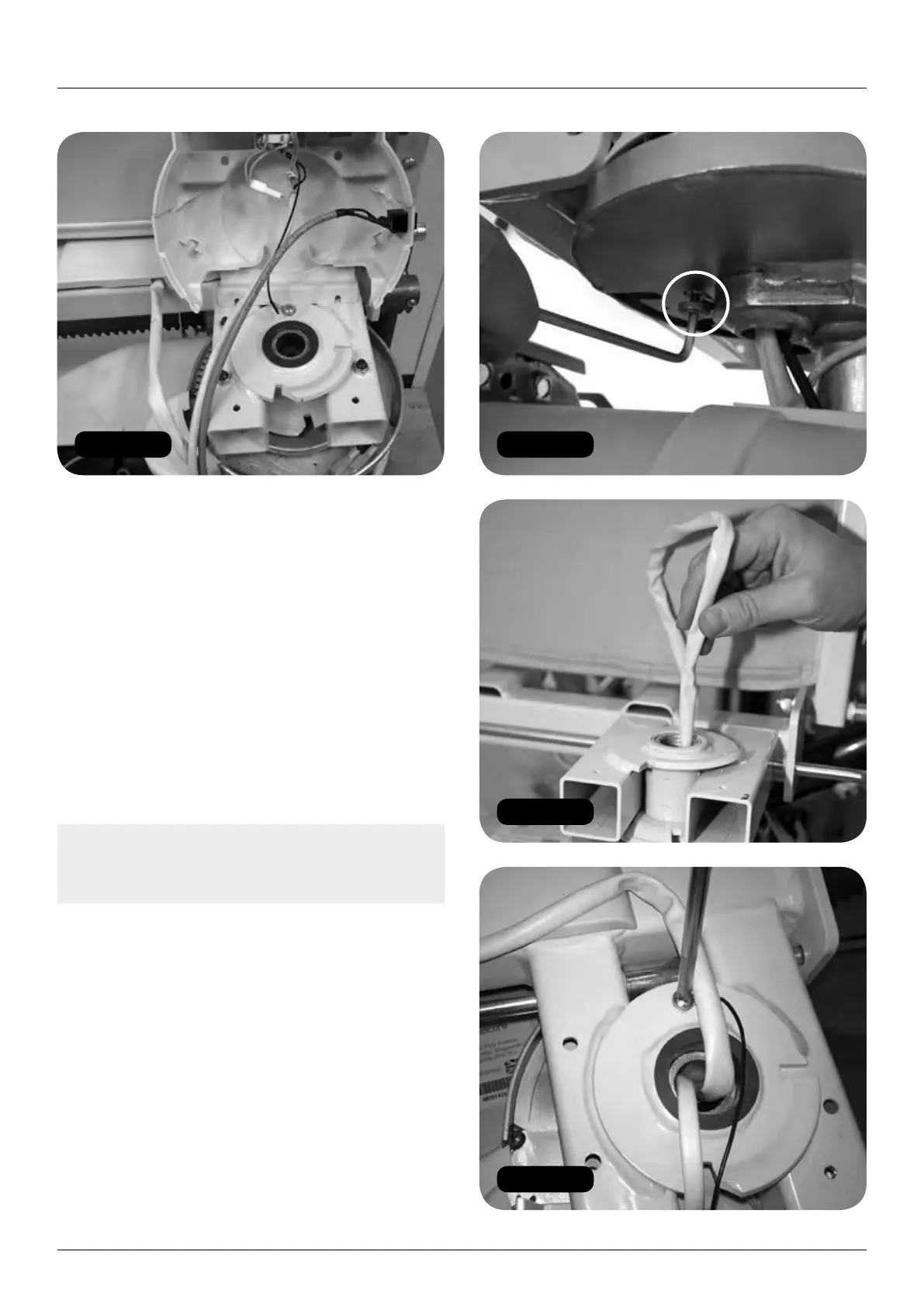

Montieren des Style-Sitzes (manuell)
4 Sitz auf den Schaft aufsetzen (Abb. 71).
5 Den Sitz vorsichtig so lange hin- und herdrehen,
bis die Verdrehverriegelung einrastet.
6 Den Sitz ganz mit Hilfe der Drehhebel verdrehen.
7 Sitzbasis-Schraube und Unterlegscheibe wieder
einsetzen (Abb. 72).
8 Sitz mit Hilfe der Drehhebel wieder in die Position
Verfahren bringen.
9 Fahrhebel und Verbindungskabel entfernen,
und die Verbindungen der Sitzkabel durch
Durchführen durch den Sitzschaft/-pfosten
herstellen (Abb. 73).
Anmerkung: Sicherstellen, dass bei der Montage
der Frontabdeckung des Antriebsaggregats keines
der Kabel eingeklemmt oder gequetscht wird.
10 Das Erdungskabel oben an der Sitzplatte
anschließen (Abb. 74).
11 Die Plastikabdeckung auf den Sitzrahmen
aufsetzen (Abb. 75).
12 Die Sitzkabel in den Schlitz in der Plastik-
Blindplatte stecken (Abb. 76).
