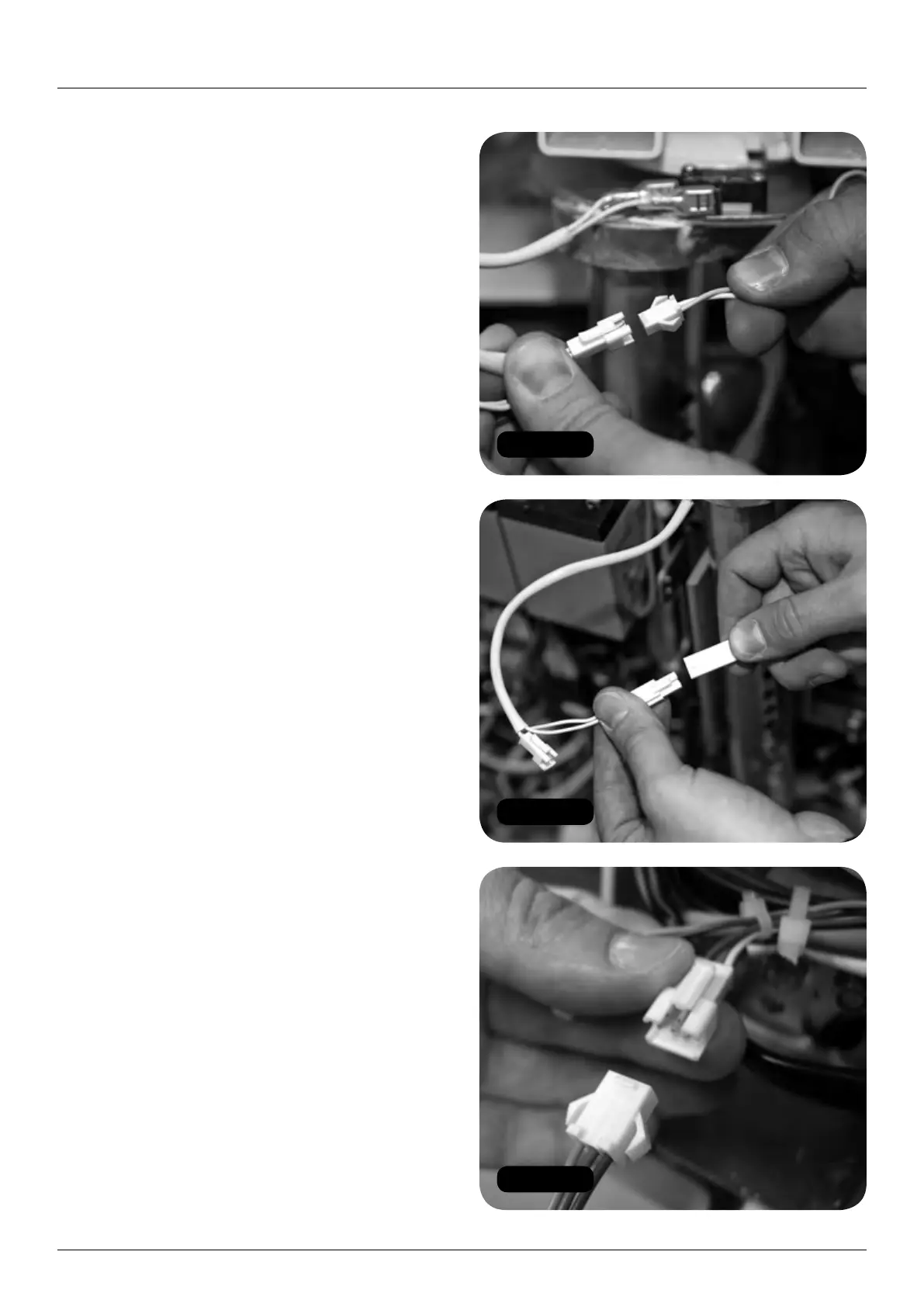

Abb. 77
Abb. 78
Abb. 79
146 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Elektrische Anschlüsse des Style Sitzes (manuell)
Elektrische Anschlüsse
des Style Sitzes (manuell)
Erforderliche Erforderliche
Gegenstände: Werkzeuge:
• Keine • Keine
1 Die elektrischen Verbindungen von Sitz und
Fußauflage herstellen.
a Netzschalter anschließen (2 x rot).
b Diagnoseanzeige anschließen (rot, schwarz
und gelb).
c Den Schlüsselschalter-Kabelstrang vom
Antriebsaggregat (orange und grün) mit dem
Drehschalter-Kabelstrangstecker (2 x weiß)
verbinden (Abb. 77).
d Den Sitz an den Drehschalter-Kabelstrangstecker
anschließen (weiß) (Abb. 78).
e Fahrschalter-Kabelstrang anschließen (orange,
blau und grün) (Abb. 79).
f Infrarot-Empfänger auf der linken und rechten
Seite des Antriebsaggregates anschließen
(blau umhüllt).
Nur angetriebene Fußauflage
g Kabelstrang der angetriebenen Fußauflage
anschließen (gelbes Zwillingskabel) (Abb. 80).
h Motorkabel (rot und schwarz) gemäß Diagramm
auf Seite 172 anschließen.
2 Erdungsklemme (schwarz) an Antriebsaggregat
anschließen und mit Mutter sichern (Abb. 81
und 82).
3 Sitz-Hauptkabelstrang (braun und rosa) mit dem
Chassis-Kabelstrang (rot und rosa) verbinden -
zwei schwarze Stecker (Abb. 83).
4 Überprüfen der Funktion der angetriebenen
Merkmale einschließlich Fahrschalter (siehe
Seiten 159-161).
5 Frontabdeckung des Antriebsaggregates aufsetzen
und befestigen (Abb. 84).
