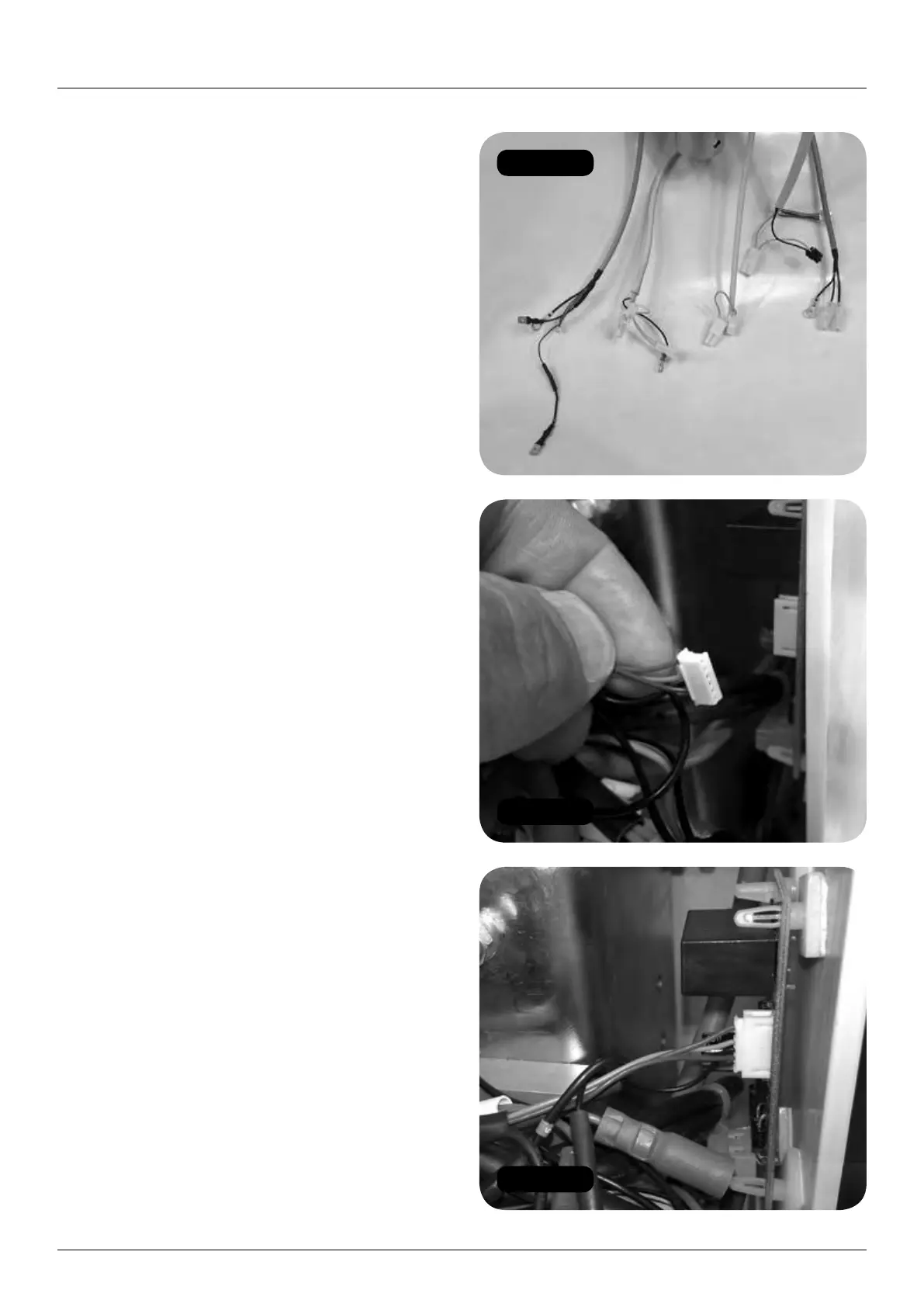

Abb. 93
Abb. 94
Abb. 95
150 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Elektrische Anschlüsse des Style-Sitzes (angetrieben)
Elektrische Anschlüsse des
Style-Sitzes (angetrieben)
Erforderliche Erforderliche
Gegenstände: Werkzeuge:
• Keine • Keine
1 Nun müssen fünf Sitzkabel mit dem Chassis
verbunden werden (Abb. 93).
2 Beginnend mit Elektromotor-Stecker, diesen mit
der Inline-Platine verbinden. Sicherstellen, dass
die flache Oberfläche des Steckers in Richtung
Außenkante der Platine weist (Abb.94).
3 Den Stecker des Elektromotor-Kabelbaums
vorsichtig in die Inline-Platine einstecken
(Abb. 95).
4 Das Erdungskabel des Elektromotor-Kabelbaums
mit dem Erdungsbolzen am Chassis verbinden
(Abb. 96).
5 Den Kabelbaum der manuellen Drehfreigabe mit
dem Elektromotor-Kabelbaum verbinden (4 x
Grün 5) (Abb.97).
6 as Erdungskabel des Kabelbaums der manuellen
Drehfreigabe mit dem Erdungsbolzen am Chassis
verbinden (Abb.98).
7 Sitz-Kabelbaum 1. Das Erdungskabel mit dem
Erdungsbolzen am Chassis verbinden und mit
Mutter sichern (Abb. 99).
8 Die elektrischen Verbindungen von Sitz und
Fußauflage herstellen.
a Netzschalter anschließen (2 x rot).
b Diagnoseanzeige anschließen (rot, schwarz
und gelb).
c Den Schlüsselschalter-Kabelstrang vom
Antriebsaggregat (orange und grün) mit dem
Drehschalter-Kabelstrangstecker (2 x weiß)
verbinden (Abb. 100).
d Den Sitz an den Drehschalter-
Kabelstrangstecker anschließen (weiß)
(Abb. 101).
e Fahrschalter-Kabelstrang anschließen (orange,
blau und grün) (Abb. 102).
