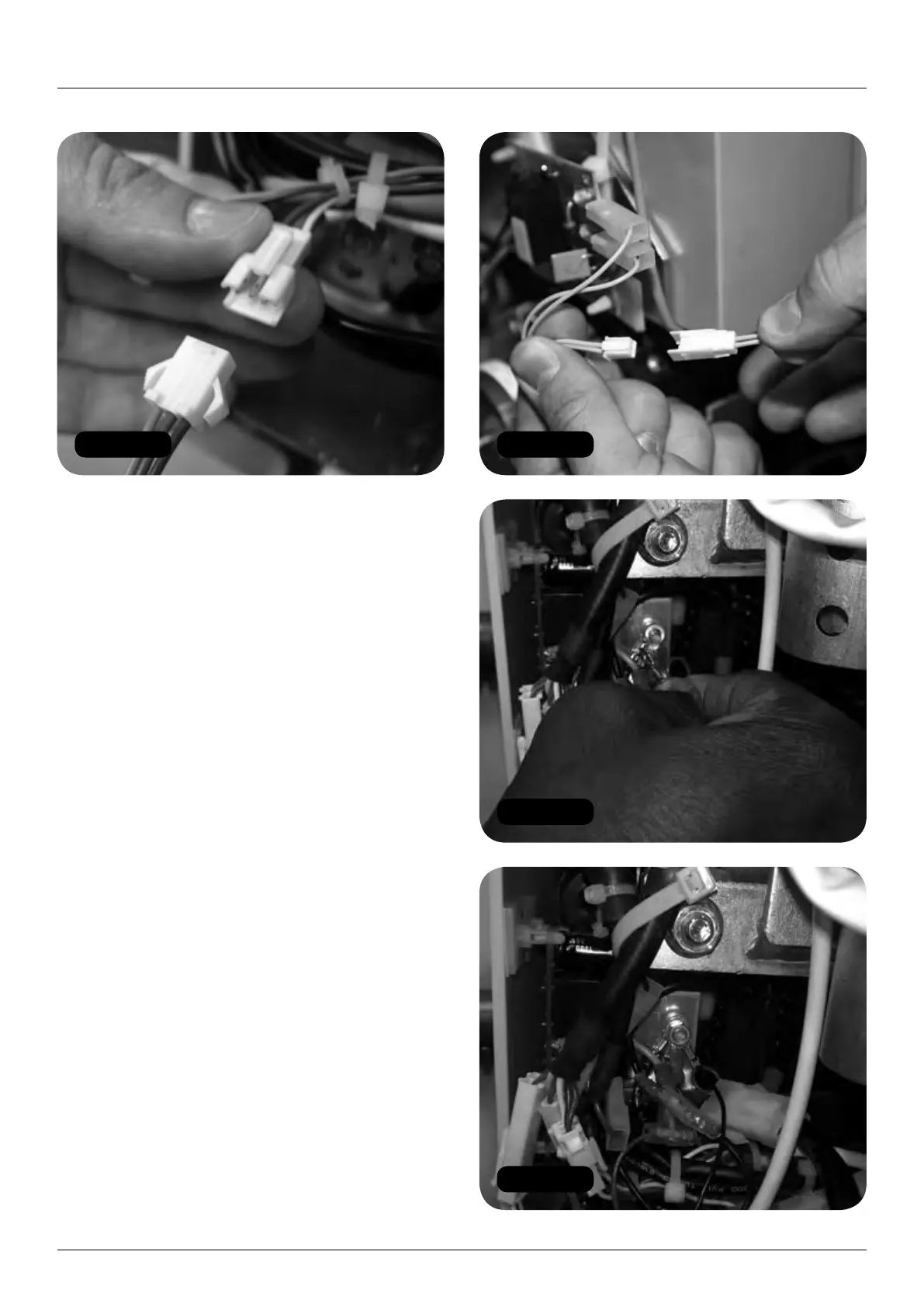

Abb. 102 Abb. 103
Abb. 105
Abb. 104
152 HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG
Elektrische Anschlüsse des Style-Sitzes (angetrieben)
f Infrarot-Empfänger auf der linken und rechten
Seite des Antriebsaggregates anschließen
(blau umhüllt).
Nur angetriebene Fußauflage
g Kabelstrang der angetriebenen Fußauflage
anschließen (gelbes Zwillingskabel) (Abb. 103).
h Motorkabel (rot und schwarz) gemäß Diagramm
auf Seite 172 anschließen.
9 Erdungsklemme (schwarz) an Antriebsaggregat
anschließen und mit Mutter sichern (Abb. 104
und 105).
10 Sitz-Hauptkabelstrang (braun und rosa) mit dem
Chassis-Kabelstrang (rot und rosa) verbinden -
zwei schwarze Stecker (Abb. 106).
11 Überprüfen der Funktion der angetriebenen
Merkmale einschließlich Fahrschalter (siehe
Seiten 159-161).
12 Die vordere Chassis-Abdeckung wieder auf
das Antriebsaggregat aufsetzen und mit den
Schrauben sichern. Sicherstellen, dass die
Plastikabdeckplatte unter der Frontabdeckung
ist (Abb. 107).
13 Frontabdeckung des Antriebsaggregates
aufsetzen und befestigen (Abb. 108).
