DEUTSCH
SCHARNIERMOTOR
GESCHWINDIGKEIT
EINSTELLUNG
(IMMER AUF MAX FÜR
RTC EINSTELLEN)
SCHARNIERGRENZEN
4-WEG-ANSCHLUSS MIT
FAHNENANSCHLUSS
GRÜN/GELB
(BELIEBIGE VERBINDUNG BENUTZEN)
DIP-SCHALTER
NEGATIV
KOMMUNIKATION
GRAU
(BELIEBIGE VERBINDUNG
BENUTZEN)
STELLEN SIE SICHER BRÜCKE
IST AUF ANSCHLUSS VORHANDEN
LINKSSCHARNIER
M1 = SCHWARZ, M2 = BLAU
RECHTSSCHARNIER
M1 = BLAU, M2 = SCHWARZ
M1 M2
EIN
1234
SCHARNIERMOTOR
CSE126 SCHARNIER-
STEUERUNGSPLATINE
MOTORANSCHLÜSSE
SIEHE NEBENSTEHENDE SEITE
VON
SPANNUNGSVERSORGUNG
SCHWARZ
WEISS
OBERE AUFLADEKONTAKTE
GRAU
GRAU
GRAU
RUNDSTECKER
11
ROT
ROT
GRAU
ROT
DAZWISCHENLIEGENDE
AUFLADEKONTAKTE
POSITIV
KOMMUNIKATION
POSITIV
KOMMUNIKATION
0V
33VDC
EINGANG OPTIONALE
HINDERNISERKENNUNG
M1 M2
GESCHWINDIGKEIT
EINSTELLUNG
SCHARNIERABSCHNITT
SCHARNIERGRENZEN
OBERER
ENDSCHALTER
UNTERER ENDSCHALTER
GELB GELB
GRÜN/GELB (0V)
GRAU
(KOMMUNIKATION)
ROT
ROT
RUND-
ANSCHLUSS
NORMAL OFFENE SCHALTER
BENUTZT FÜR SCHARNIERGRENZEN
UNTERE GRENZSCHALTER SIND
IN REIHE GESCHALTET
ORANGE
ORANGE
CSE126 SCHARNIERSTEUEURNG-MOTORANSCHLÜSSE
LINKSSCHARNIER
M1 = SCHWARZ, M2 = BLAU
RECHTSSCHARNIER
M1 = BLAU, M2 = SCHWARZ
HANDICARE 2000 SIMPLICITY / STYLE INSTALLATIONSANLEITUNG 175
Anhang 3

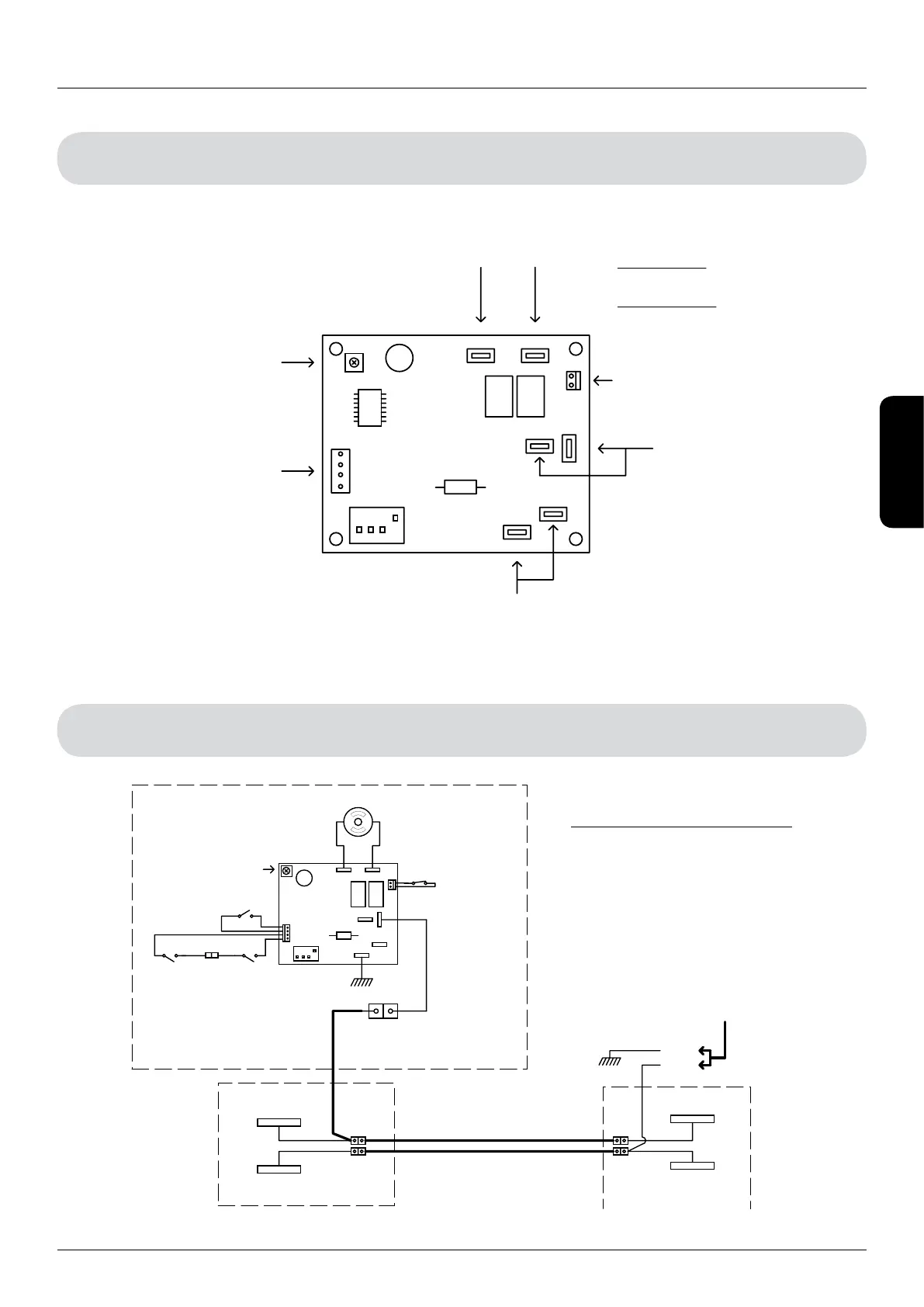

Anschlüsse scharnier-platine – links- und rechtslift
Scharnierschaltplan – links- und rechtslift
