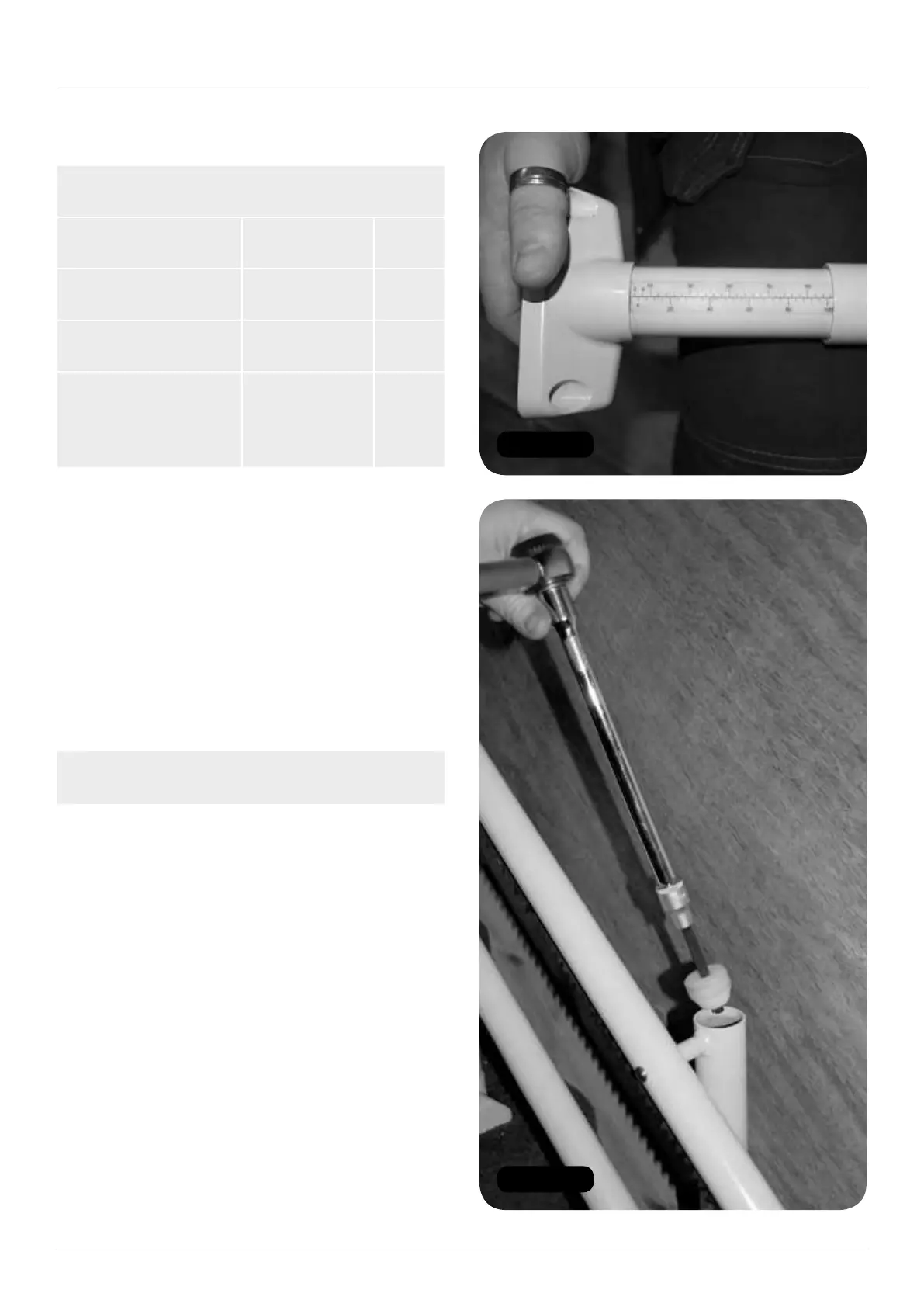

Figure 6
Figure 7
Montage du rail
186 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Pose du montant/rail
Remarque : Serrez les boulons à l’aide d’une clé
à main à cliquet – n’utilisez pas d’outils électriques.
Boulon de blocage
des montants
M10 x 50 vis
d’assemblage
45Nm
Boulon montant/rail
M10 X 55 vis
à tête bombée
15Nm
Boulon d’attache
du rail
M8 x 55 25Nm
Boulons de rail
en fin de rail – x2
(avec capuchon en
plastique)
M10 X 55 vis
à tête bombée
10Nm
Première section
1 Réglez la hauteur du montant situé au plus
bas de l’escalier. (Exemple :- Montant 16 –
Type A – Hauteur = 74mm
2 Réglez la hauteur de la dernière section située
avant le premier joint (Figure 6). Serrez le boulon
de blocage à 45Nm (Figure 7).
3 Posez le rail supérieur sur les deux montants.
Utilisez les boulons de montant/rail prévus
(Figure 8).
Remarque : Voir les couples de serrage
spécifiques.
4 Posez le rail inférieur.
5 Vissez les pieds afin d’assurer la stabilité
de l’ensemble du rail.
Deuxième section
1 Réglez la hauteur du montant suivant avant de
poser la deuxième section de rail. Ce montant
doit être placé juste avant le joint.
2 Ajoutez les sections de rail suivantes. D’abord
la section supérieure puis la section inférieure.
Utilisez une clé à douille réversible (type
échafaudage) pour faciliter le couplage des
deux sections de rail (Figure 9).
3 Réglez la hauteur du montant suivant à deux
positions en aval du montant précédemment
posé à côté du joint.
