Handicare 2000 SIMPLICITY - Page 190

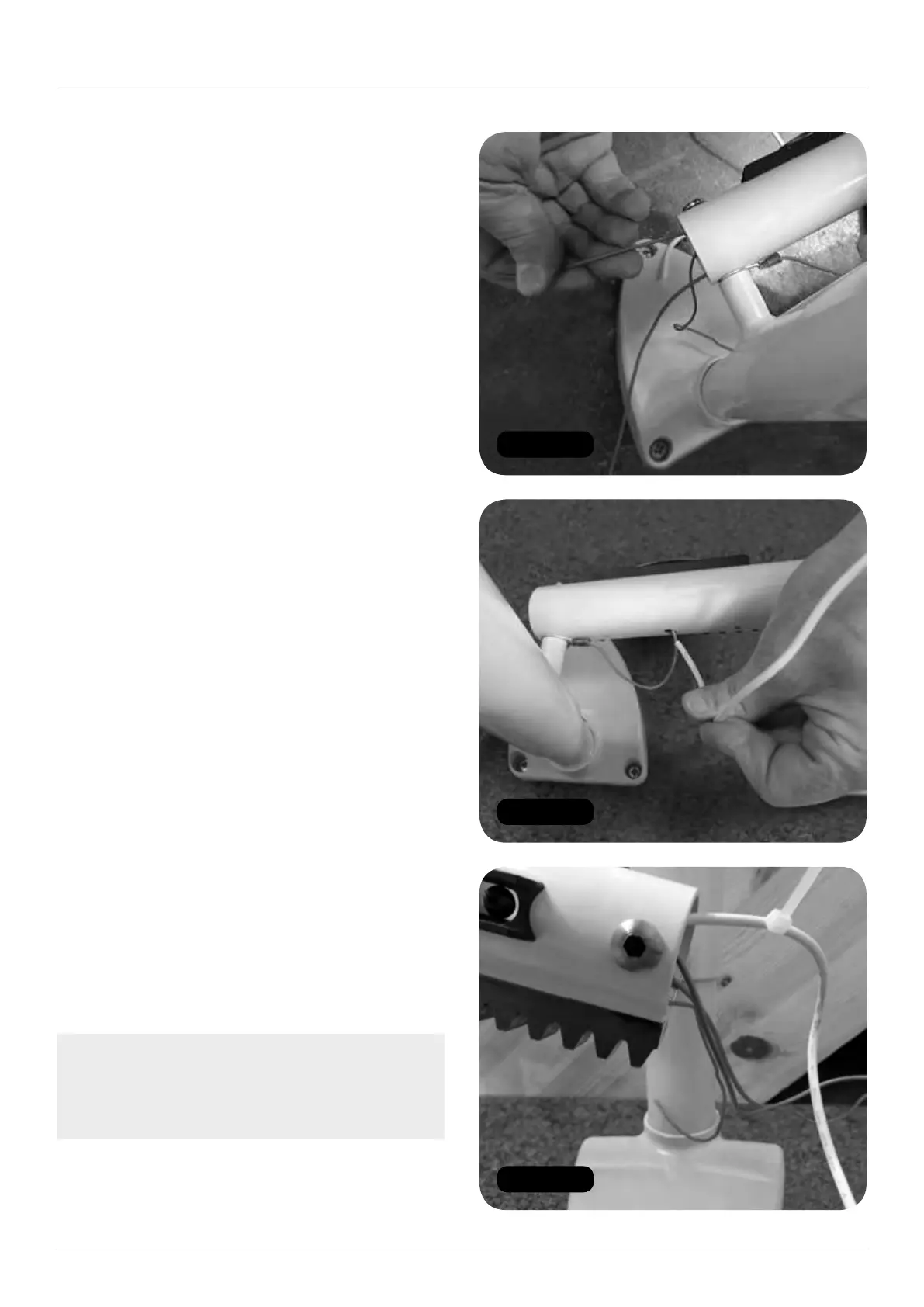

Figure 18
Figure 19
Figure 20
Connexions électriques
190 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
d Introduisez le faisceau gris de charge négative
dans le gros trou prévu à l’arrière de la
section de rail. Acheminez le faisceau jusqu’à
l’extrémité de la section de rail (Figure 18).
e Introduisez le câble d’alimentation dans le
même trou jusqu’à l’extrémité de la section
de rail (Figure 19).
f Posez un serre-câble autour du câble
d’alimentation (Figure 20).
g Tirez sur le câble d’alimentation pour le
maintenir bien serré à l’arrière de la section
de rail. Avec un serre-câble, attachez le
câble d’alimentation sur la patte du montant
(Figure 21).
h Avec deux serre-câbles, attachez le câble
d’alimentation au dos du montant comme
illustré en (Figure 22)
i Connectez le câble d’alimentation et le
faisceau de charge négative sur le bloc
connecteur (Figure 23).
j Enroulez les deux fils rouges de contact de
charge ensemble et introduisez-les dans le
bloc connecteur à deux voies (Figure 24).
k Acheminez tous les câbles jusqu’à l’extrémité
de la section de rail (Figure 25).
l Reposez le boulon du montant (Figure 26).
m Reposez l’embout protecteur EN BAS DE
L’ESCALIER UNIQUEMENT (Figure 26).
6 Posez les boulons restants correspondant au
premier et dernier montant, dans les profilés
supérieur et inférieur de rail.
7 Posez le bloc d’alimentation au mur, à l’aide
du support prévu.
8 Raccordez le bloc d’alimentation sur le courant
secteur CA disponible.
Remarque : Tout le câblage électrique doit
répondre aux normes locales en vigueur au
moment de l’installation. Ne posez pas le bloc
d’alimentation sur le limon.
