192 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Bloc d’alimentation et repose-pieds
Chargement du bloc
d’alimentation et pose
du repose-pieds
Pièces requises : Outils requis :
• Bloc d’alimentation • Interrupteur à levier
• Accessoires • Liens de court-circuit
repose-pieds • Barres de commande
• douille de 13 mm
• Tournevis cruciforme No. 2
• Pince
• Tournevis T30 Torx

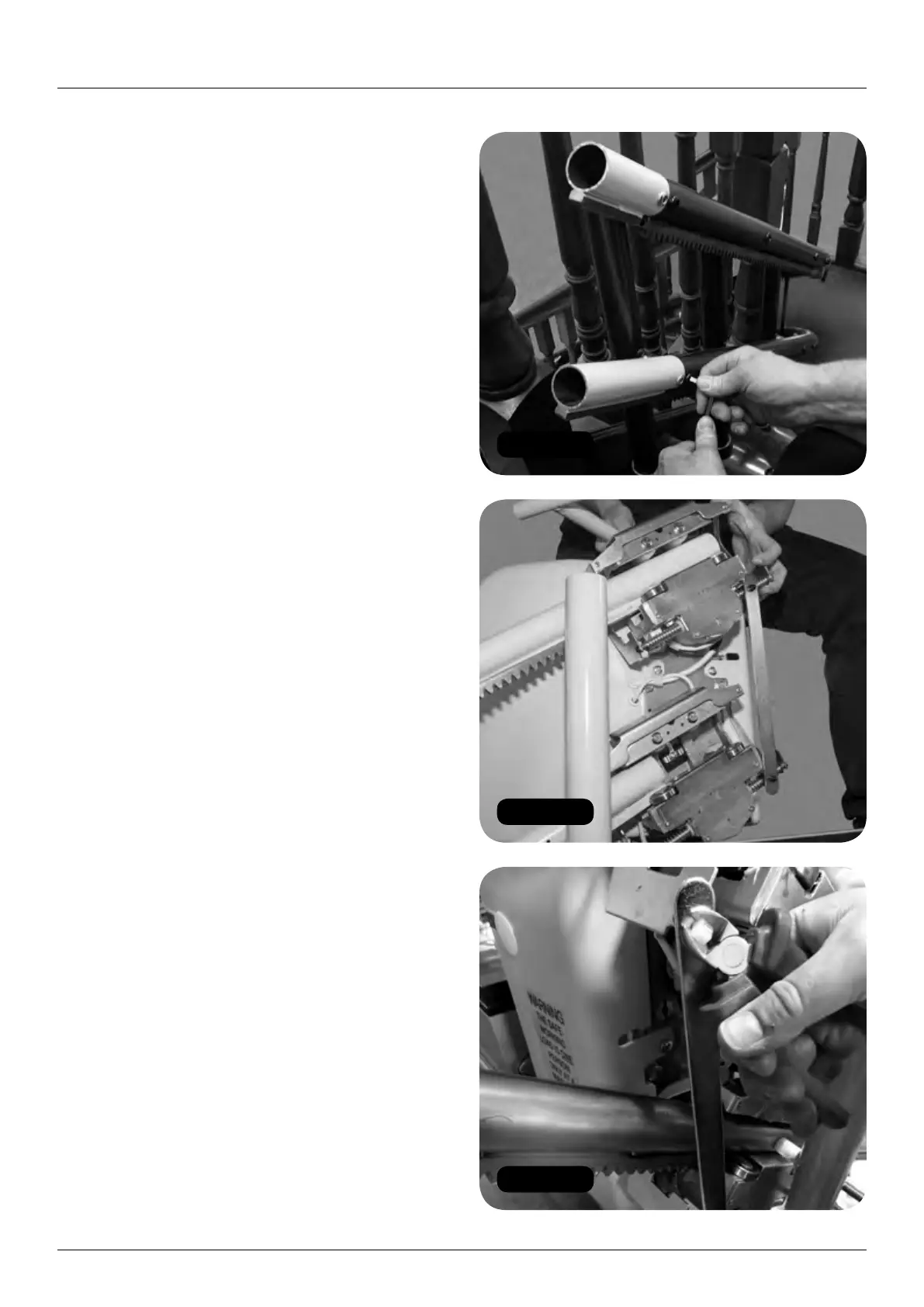

1 Posez les tubes de fixation du bloc d’alimentation
dans le haut du rail (Figure 27).
2 Posez le bloc d’alimentation dans les tubes de
fixation (Figure 28).
3 Déposez la tige de fixation du tourillon (Figure 29).
4 Enlevez le couvercle avant du bloc d’alimentation.
5 Assemblez le repose-pieds (kit accessoire).
Repose-pieds manuel
(avec vérin pneumatique)
a Enlevez le repose-pieds de la boîte
d’accessoires. Dévissez la vis et déposez
l’axe du repose-pieds.
b Montez le repose-pieds sur le bloc
d’alimentation (Figure 30) – en veillant à ce
que le vérin pneumatique reste bien en place.
Serrez la vis pour maintenir l’axe en place
(Figure 31).
c Dévissez l’écrou supérieur de la patte de
fixation du vérin pneumatique (Figure 32).
d Fixez la partie supérieure du vérin pneumatique
sur la patte de fixation (Figure 33).
e Moving the footplate to the up position,
push the bracket downwards (Figure 34).
f Une fois le repose-pieds dans la position
correcte, resserrez la patte de fixation du
vérin pneumatique (Figure 35).
