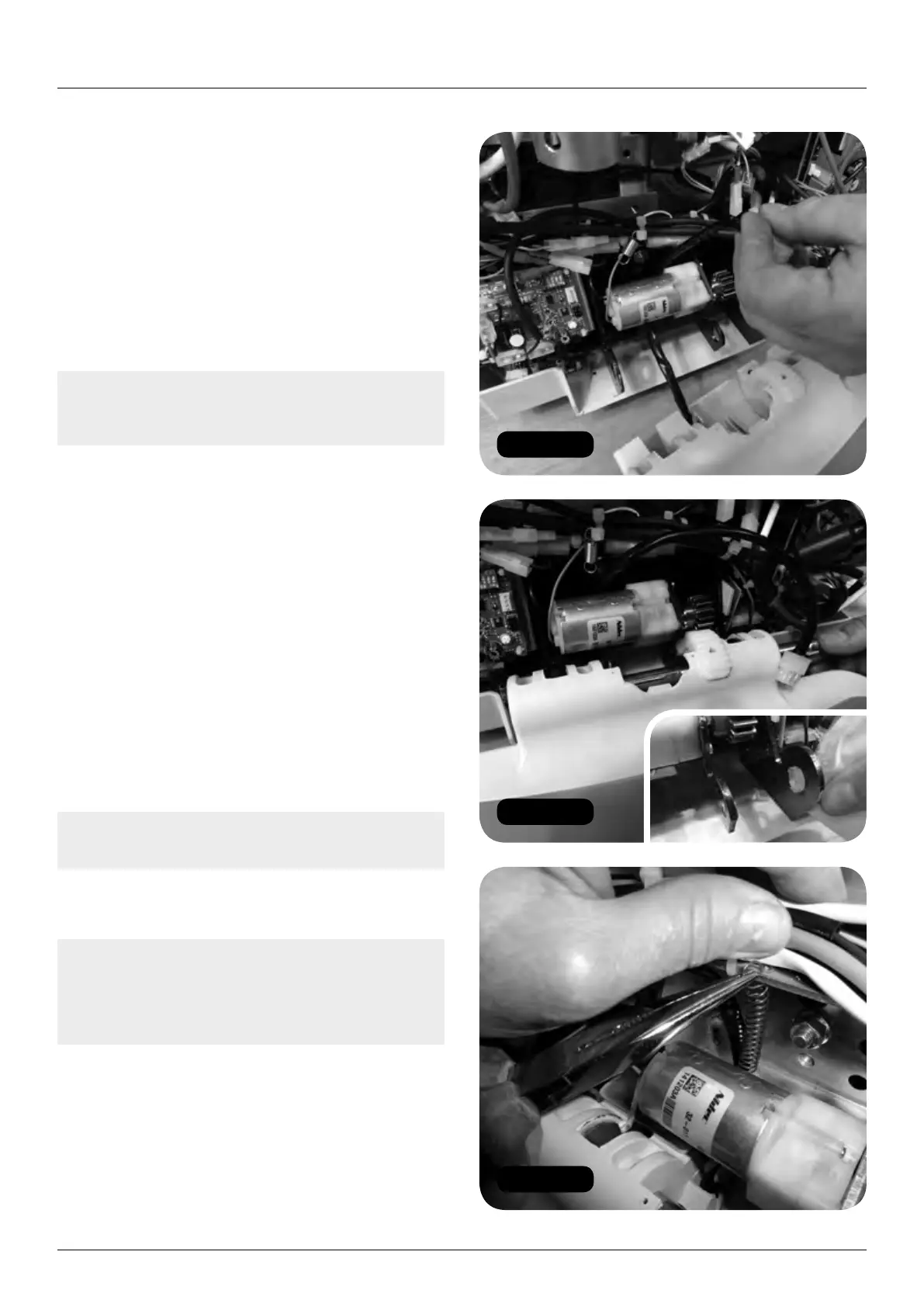

Figure 36
Figure 38
Figure 37
194 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Bloc d’alimentation et repose-pieds
Repose-pieds motorisé
(moteur électrique)
a Sortez le repose-pieds de la boîte
d’accessoires. Dévissez la vis et déposez
l’axe du repose-pieds.
b Acheminez le faisceau du repose-pieds
et le ressort au dos du moteur (Figure 36).
c Montez le repose-pieds sur le bloc
d’alimentation (Figure 37).
Remarque : Lubrifiez les trois points pivots
et l’arbre avec de la graisse HTEP (graisse
alimentaire).
d Posez le ressort sur le support principal
de fixation du châssis (Figure 38).
e Posez le connecteur (Figure 39).
6 Posez les batteries (kit accessoire) (Figure 40).
7 Connectez les faisceaux de la manette d’essai
du siège :
a Connecteur à 8 voies de manette de
commande (réf. 181001.50083) et faisceau
de conversion (SIM22900) – faisceaux de
siège, de direction, d’interrupteur à clé et
de mécanisme de pivotement (Figure 41).
b Lien de 2,5 mm (batterie – réf 181001.52036)
sur les fils volants de batterie – lien rouge
(Figure 42).
Remarque : Veillez à NE PAS relier cette
connexion à la terre, au risque de griller un fusible.
8 Pilotez le bloc d’alimentation sur le rail à l’aide de la
manette de commande.
Remarque : Veillez à ce que les tourillons
supérieurs et inférieurs soient correctement
enclenchés dans les dents correspondantes, sur
le profilé de rail supérieur et inférieur (Figure 43).
