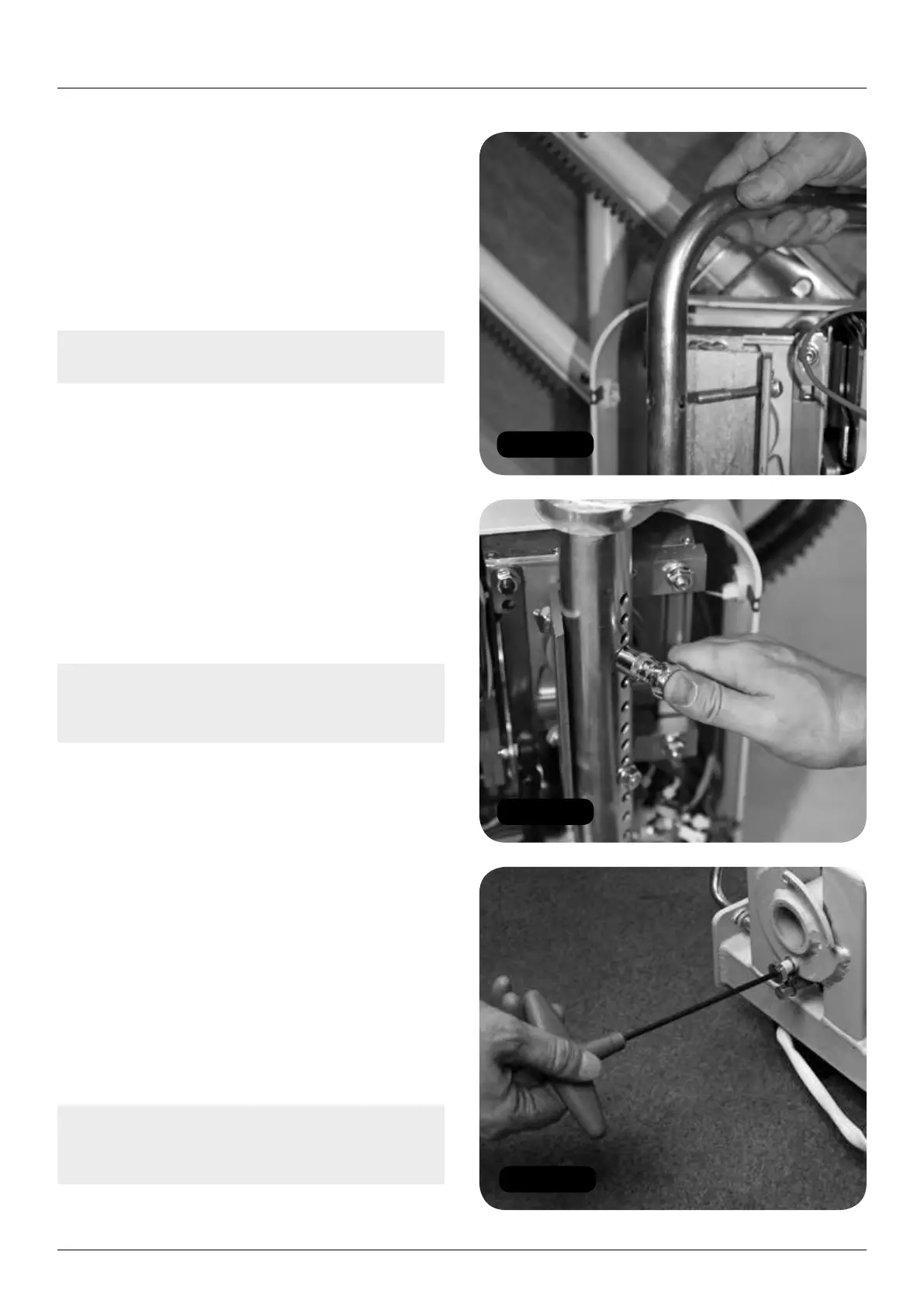

Figure 51
Figure 52
Figure 50
198 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Pose du siège 2000 Simplicity (manuel)
Pose du siège 2000
Simplicity (manuel)
Pièces requises : Outils requis :
• Siège • Douille de 13mm
• Clé à 6 pans de 4mm
• Tournevis cruciforme No. 2
Remarque : Pour les sièges électriques
– voir pages 208-213.
1 Sortez le siège de la boîte.
2 Enlevez la poignée de transport du bloc
d’alimentation (Figure 50) et vissez le montant
du siège à la bonne hauteur (Couple de serrage
33Nm) (Figure 51).
3 Posez le siège au sol, sur le dos, et déposez le
boulon de la base du siège ainsi que la rondelle
(Figure 52).
4 Relevez à nouveau le siège et placez-le sur le
montant de siège (Figure 53).
Remarque : Prenez soin de ne pas cogner
le contact de sécurité du pivotement lors de
l’abaissement du siège sur le montant (Figure 54).
5 Pivotez doucement le siège en avant et en arrière
jusqu’à l’enclenchement de la goupille de blocage.
6 Pivotez le siège à fond à l’aide des poignées
de pivotement.
7 Reposez le boulon sur la base du siège et la
rondelle (déposés précédemment à l’étape 3)
(Figure 55).
8 A l’aide des poignées de pivotement, faites
revenir le siège en position de conduite.
9 Déposez le commutateur de commande et les
câbles de liaison puis réalisez la connexion des
câbles du siège à travers la tige / le montant du
siège (Figure 56).
Remarque : Durant la pose du couvercle du
bloc d’alimentation, veillez à ne pas pincer ni
tordre les câbles.
