206 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Connexions électriques du siège Style (manuel)
Connexions électriques
du siège Style (manuel)
Pièces requises : Outils requis :
• Aucune • Aucun
1 Réalisez les connexions électriques du siège
et du repose-pieds :
a Connectez l’interrupteur d’alimentation (2 x rouge).
b Connectez l’afficheur de diagnostic (rouge, noir
et jaune).

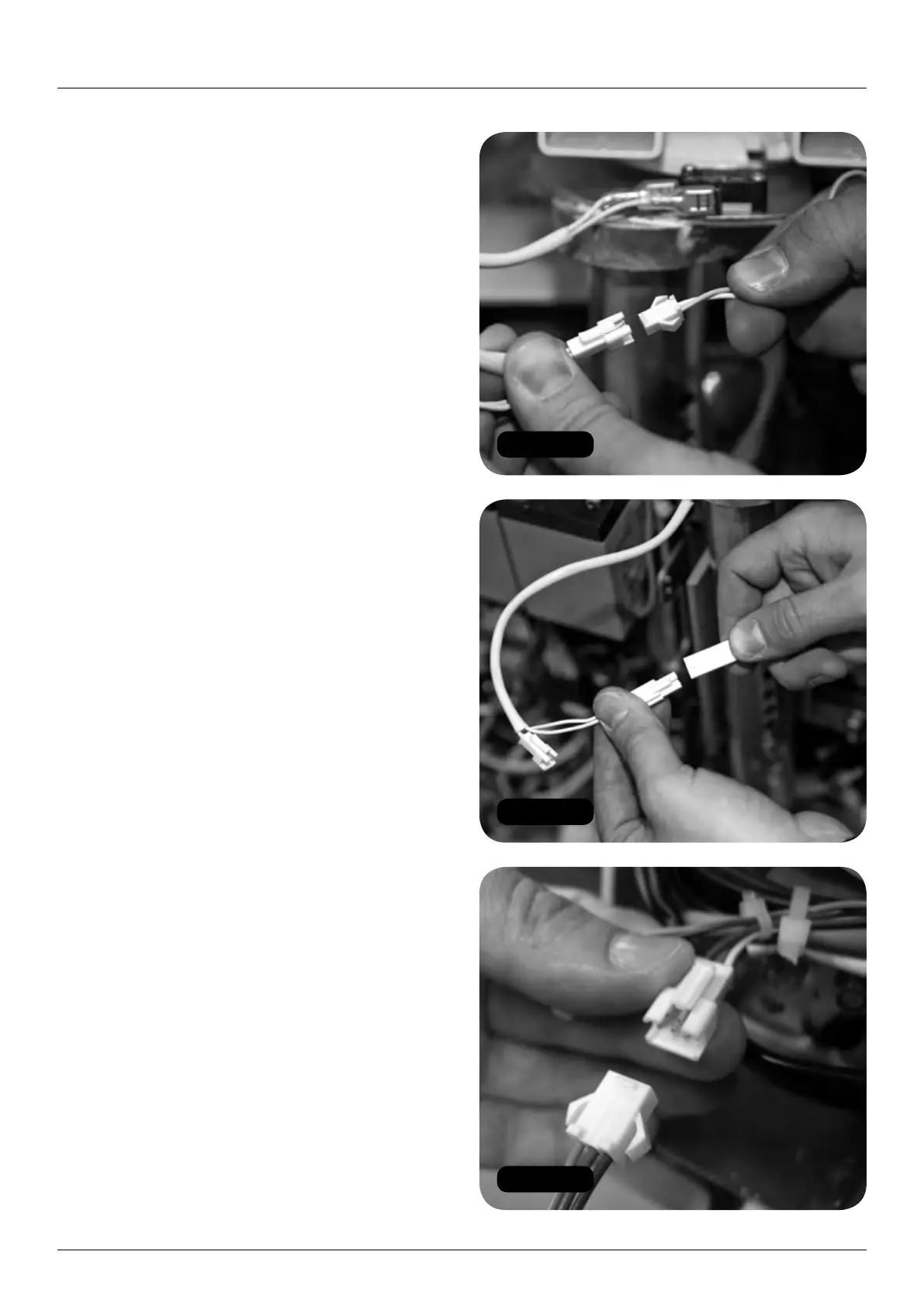

c Connectez le faisceau de l’interrupteur à clé
(orange et vert) jusqu’au connecteur du faisceau
du bouton de pivotement (2 x blanc) (Figure 77).
d Connectez le siège sur le connecteur du faisceau
du bouton de pivotement (blanc) (Figure 78).
e Connectez le faisceau de la manette de
commande (orange, bleu et vert) (Figure 79).
f Connectez les récepteurs à infrarouge sur les
côtés gauche et droit du bloc (manchon bleu).
Repose-pieds électrique uniquement
g Connectez les faisceaux de câbles du repose-
pieds électrique (jaune double) (Figure 80).
h Connectez les câbles du moteur (rouge et noir)
comme indiqué sur le schéma page 232.
2 Connectez la borne de mise à la terre (noir) sur le
bloc et fixez-la avec l’écrou (Figures 81 et 82).
3 Connectez le faisceau principal du siège (marron
et rose) sur le faisceau du châssis (rouge et rose)
– deux connecteurs noirs (Figure 83).
4 Testez toutes les fonctions électriques, y compris
la manette de commande (voir pages 209-211).
5 Reposez le couvercle avant du bloc d’alimentation
(Figure 84).
