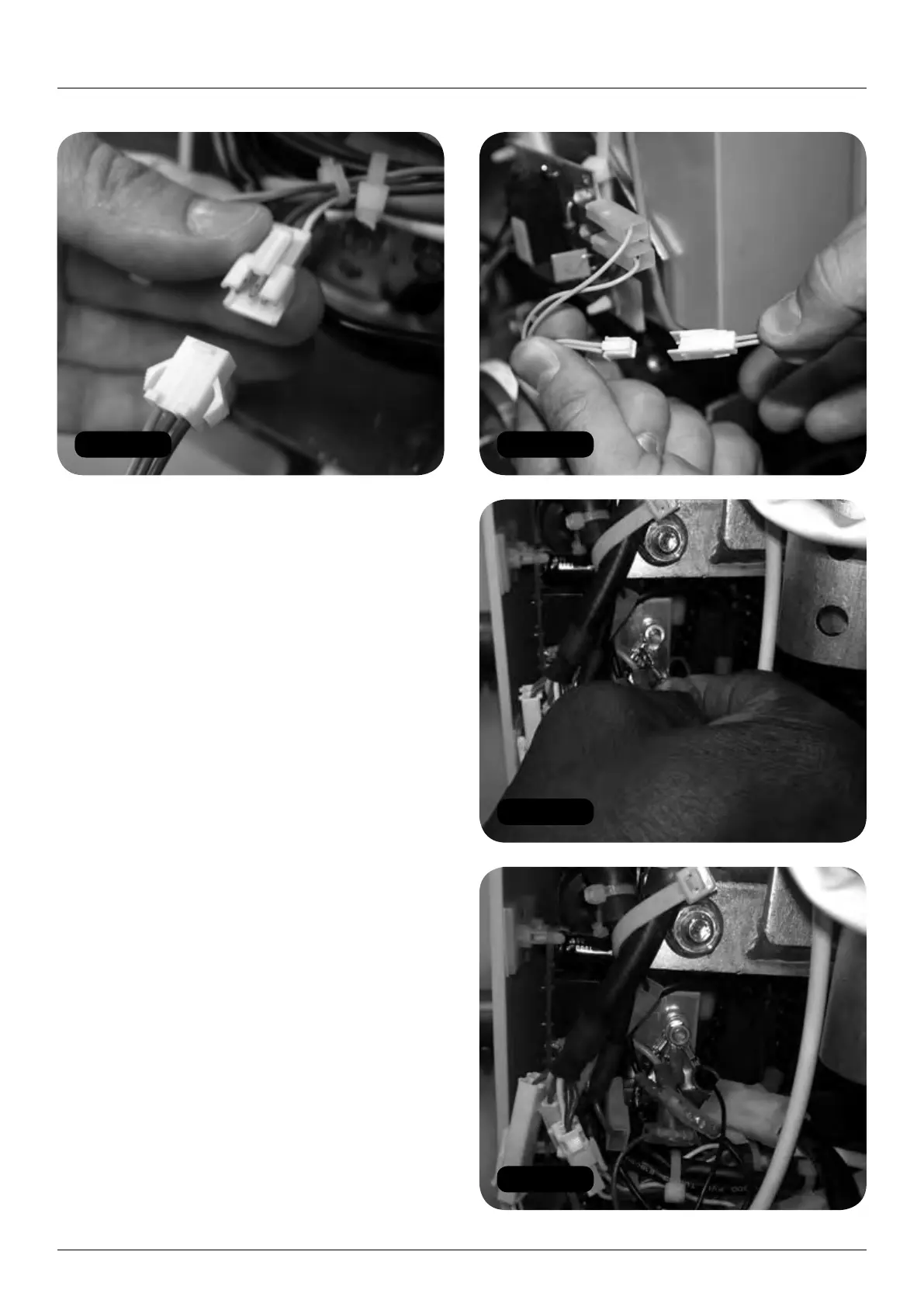

Figure 102 Figure 103
Figure 105
Figure 104
212 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Connexions électriques du siège Style (électrique)
f Connectez les récepteurs à infrarouge sur les
côtés gauche et droit du bloc (manchon bleu).
Repose-pieds électrique uniquement
g Connectez les faisceaux de câbles du repose-
pieds électrique (jaune double) (Figure 103).
h Connectez les câbles du moteur (rouge et noir)
comme indiqué sur le schéma page 232.
9 Connectez la borne de mise à la terre (noir) sur le
bloc et fixez-la avec l’écrou (Figures 104 et 105).
10 Connectez le faisceau principal du siège (marron
et rose) sur le faisceau du châssis (rouge et rose)
– deux connecteurs noirs (Figure 106).
11 Testez toutes les fonctions électriques, y compris
la manette de commande (voir pages 209-211).
12 Reposez le couvercle avant du châssis sur le
bloc et fixez-le avec les vis. Veillez à ce que le
couvercle en plastique soit sous le couvercle
avant (Figure 107).
13 Reposez le couvercle avant du bloc d’alimentation
(Figure 108).
