220 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE 2000 SIMPLICITY / STYLE
Contrôles d’essai
d Appuyez sur la rive de sécurité du tourillon
amont inférieur – le monte-escalier doit
s’arrêter.
e Faites descendre le monte-escalier.
f Appuyez sur la rive de sécurité du tourillon aval
supérieur – le monte-escalier doit s’arrêter.
g Faites descendre le monte-escalier.
h Appuyez sur la rive de sécurité du tourillon
aval inférieur – le monte-escalier doit s’arrêter.
6 Vérifiez le bon fonctionnement des rives de

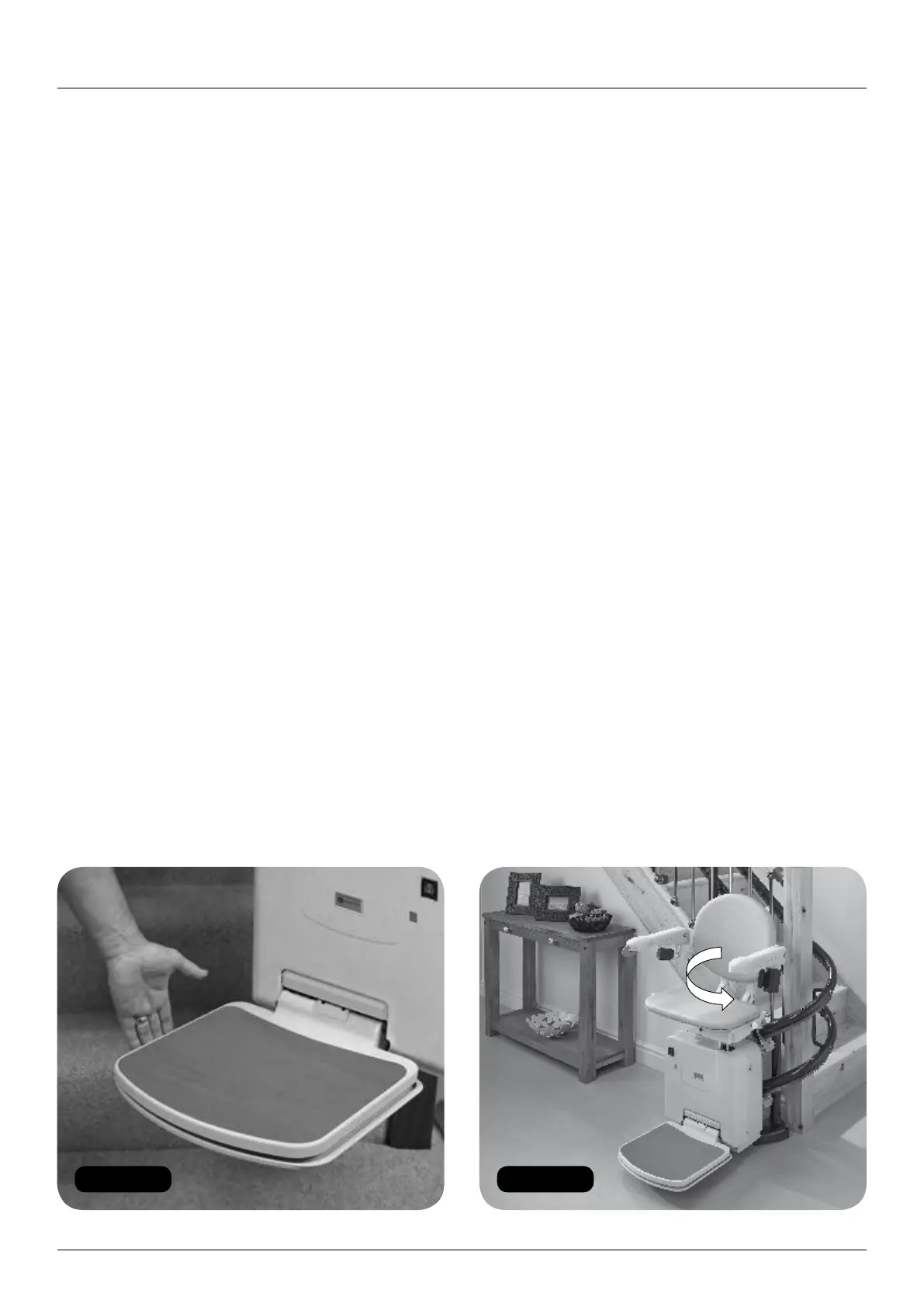

sécurité du repose-pieds (Figure 120) :
a Faites monter le monte-escalier.
b Appuyez sur la rive de sécurité supérieure du
repose-pieds – le monte-escalier doit s’arrêter.
c Faites descendre le monte-escalier.
d Appuyez sur la rive de sécurité inférieure du
repose-pieds – le monte-escalier doit s’arrêter.
e Faites descendre le monte-escalier.
f Appuyez sur le dessous du repose-pieds
– le monte-escalier doit s’arrêter.
7 Vérifiez le bon fonctionnement du verrouillage
du pivot (Figure 121)
a Faites monter le monte-escalier.
b Pivotez le siège – le monte-escalier doit
s’arrêter.
c Faites descendre le monte-escalier.
d Pivotez le siège – le monte-escalier doit
s’arrêter.
8 Vérifiez la distance d’arrêt du monte-escalier :
a Avec la télécommande, pilotez le monte-
escalier vers le bas.
b Après 2 secondes, relâchez le bouton sur la
télécommande.
c Vérifiez que le monte-escalier s’arrête dans
les 20 mm de l’endroit où vous avez relâché
le bouton.
Repose-pieds électrique uniquement
1 Modèles commandés à partir du siège :
a Soulevez l’avant du siège rembourré.
b Le repose-pieds doit s’élever.
c Abaissez l’avant du siège rembourré.
d Le repose-pieds doit s’abaisser.
Pivotement manuel uniquement
1 Vérifiez la sécurité du pivotement :
a Faites monter le monte-escalier.
b Pivotez le siège – le monte-escalier doit s’arrêter.
c Faites descendre le monte-escalier.
d Pivotez le siège – le monte-escalier doit s’arrêter.
