Handicare 2000 SIMPLICITY - Page 252

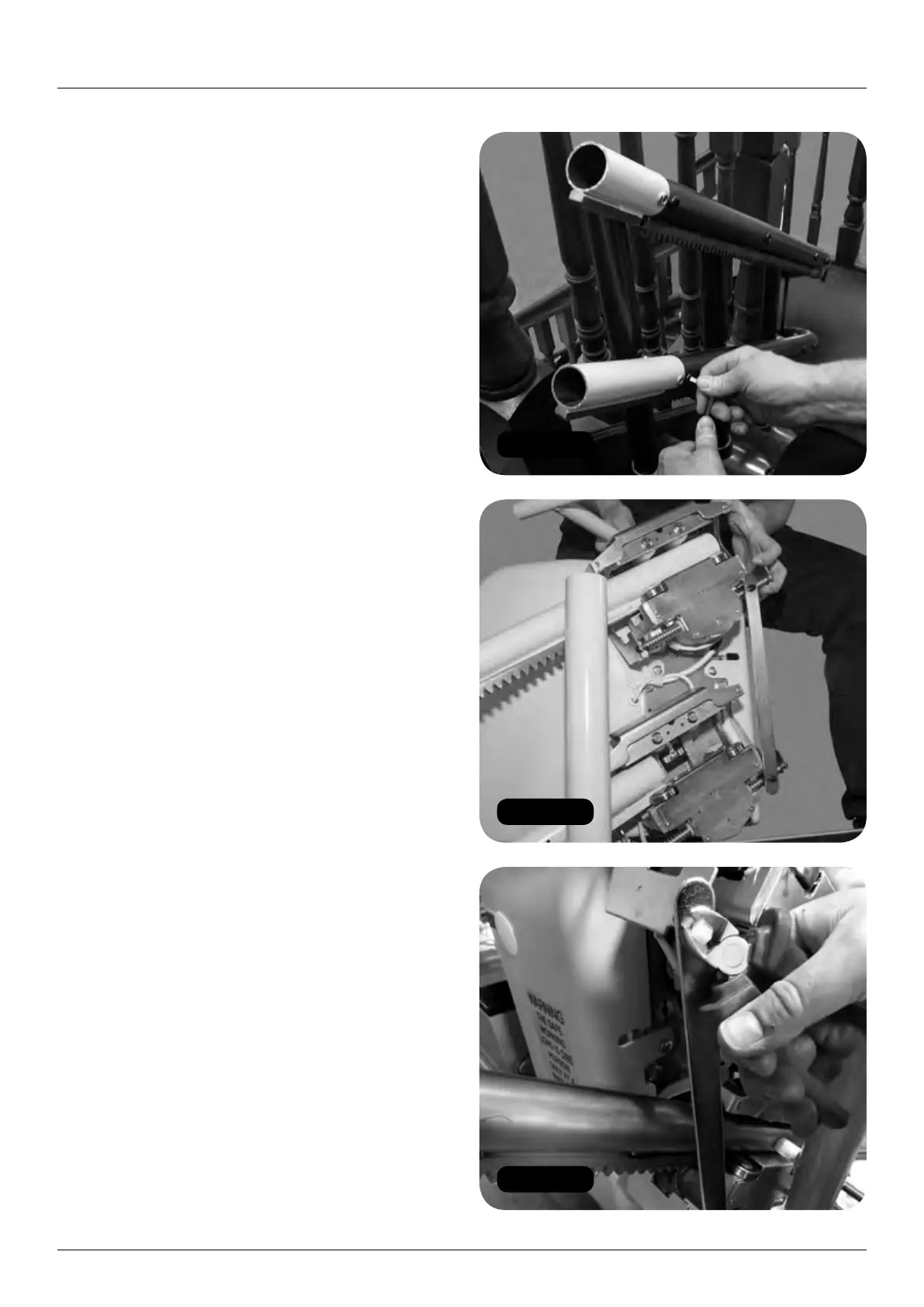

Figura 27
Figura 28
Figura 29
252 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Unidad de alimentación y reposapiés
Cargar la unidad de
alimentación y ajustar
el reposapiés
Artículos requeridos: Herramientas requeridas:
• Unidad de • Palanca de carga
alimentación • Eslabones cortocircuitantes
• Juego de accesorios • Barras de carga
del reposapiés • Toma 13mm
• Tornillos Pozi-drive no. 2
• Alicates
• Destornillador Torx T30
1 Ajuste las barras de carga de la unidad de
alimentación a la parte superior del riel (Figura 27).
2 Conecte la unidad de alimentación a las barras
de carga (Figura 28).
3 Quite la tira de carga del muñón (Figura 29).
4 Quite la cubierta frontal de la unidad
de alimentación.
5 Ensamble el reposapiés (juego de accesorios
del reposapies)
Reposapiés (resorte de gas) manual
a Quite el montaje del reposapiés de la caja del
juego del reposapiés. Afloje el tornillo y quite
el eje de este ensamblaje.
b Conecte el reposapiés a la unidad de
alimentación (Figura 30) – asegúrese de
que el soporte del resorte de gas permanece
en posición. Apriete el tornillo para sostener
el eje en su lugar (Figura 31).
c Afloje la tuerca superior del soporte del resorte
de gas (Figura 32).
d Conecte la parte superior del resorte de gas
al soporte (Figura 33).
e Moviendo el reposapiés a la posición
ascendente, empuje el soporte hacia abajo
(Figura 34).
f Una vez que el reposapiés está en la posición
correcta, vuelva a apretar el soporte del puntal
de gas (Figura 35).
