Figura 36
Figura 38
Figura 37
254 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Unidad de alimentación y reposapiés
Reposapiés automático (motor)
a Quite el ensamblaje del reposapiés de la caja
del juego del reposapiés. Afloje el tornillo y
quite el eje de este ensamblaje.

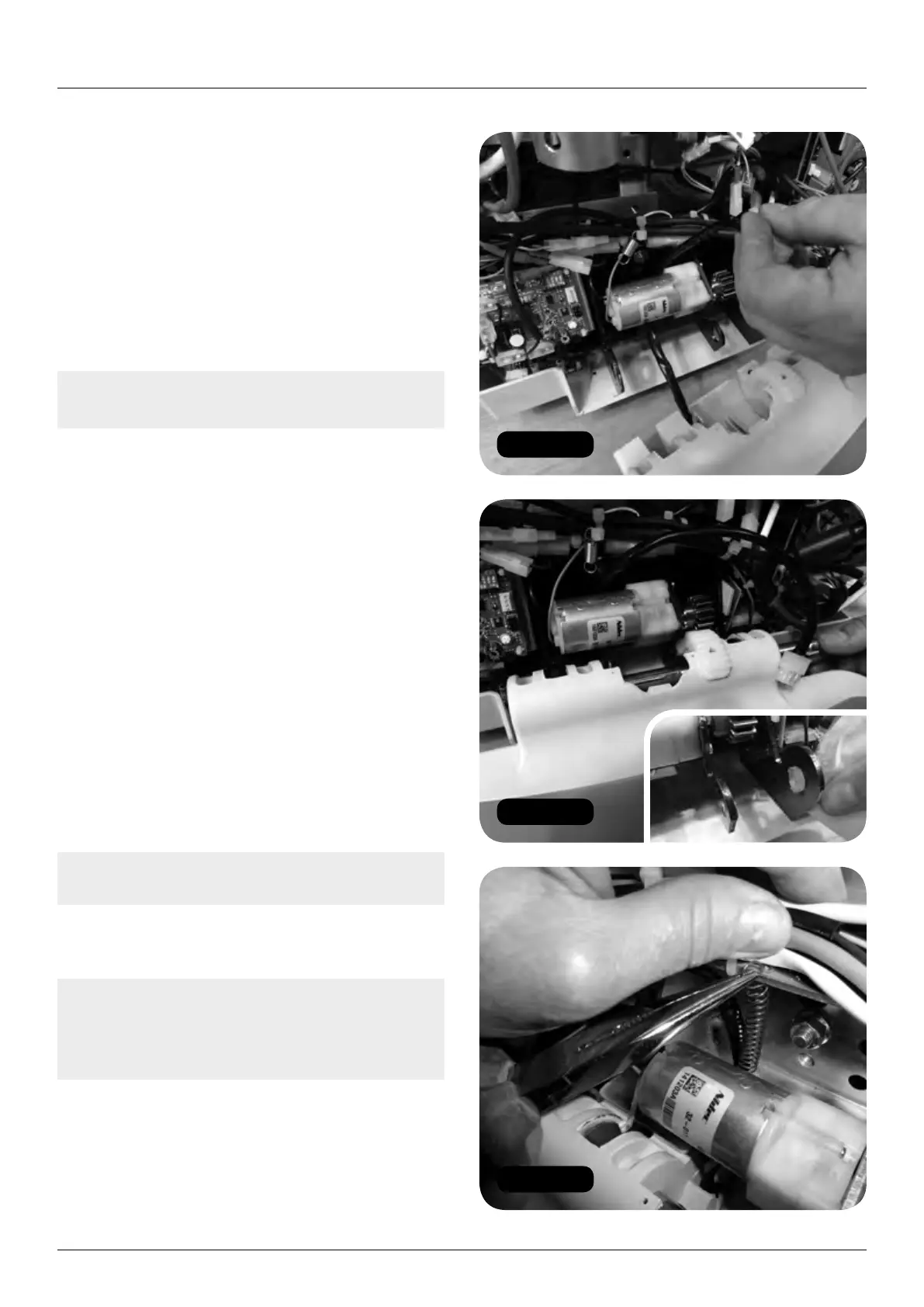

b Pase el haz de cables y el muelle del
reposapiés alrededor de la parte posterior
del motor (Figura 36).
c Conecte el reposapiés a la unidad de
alimentación (Figura 37).
Nota: Engrasar el eje y los tres puntos centrales
con lubricante HTEP (lubricante no tóxico)
d Acople el muelle al soporte del chasis principal
(Figura 38).
e Acople el conector (Figura 39).
6 Ajuste las baterías (juego de accesorios del
reposapiés) (Figura 40).
7 Conecte el haz de cables del basculante del
asiento falso:
a Conector de 8 hilos del basculante de
conducción (Pieza núm. 181001.50083) y
haz de cables de conversión (SIM22900) –
asiento, dirección, llave de contacto, y giro
(sólo se pueden instalar de una forma)
(Figura 41).
b Enlace de batería de 2,5mm (Pieza núm.
181001.52036) a través de los cables volantes
de batería – cable de enlace rojo (Figura 42).
Nota: Asegúrese de que esta conexión no está
a tierra pues estallará un fusible.
8 Desplace la unidad de alimentación en el riel
usando el basculador de conducción.
Nota: Asegúrese de que los muñones superior
e inferior están correctamente conectados a los
dientes correspondientes en la parte superior e
inferior del riel (Figura 43).
