258 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Ajustar el asiento 2000 Simplicity (manual)
Ajustar el asiento 2000
Simplicity (manual)
Artículos requeridas: Herramientas requeridos:
• Asiento • Toma de 13mm
• Llave Allen de 4mm
• Punta Pozi-drive no. 2
Nota: para el asiento automático – vea las
páginas 268-273.

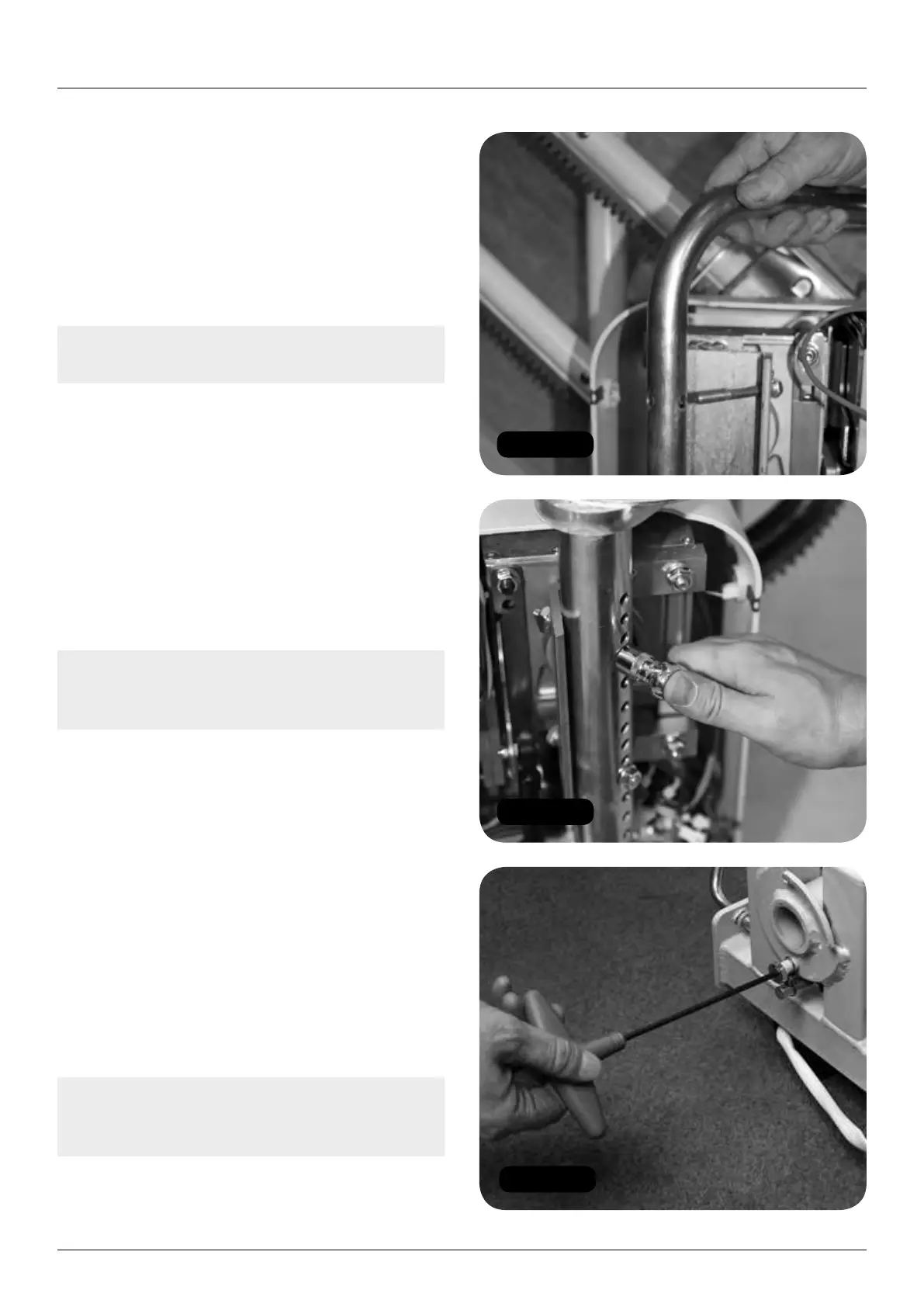

1 Saque el asiento de la caja del asiento.
2 Quite el asa de transporte de la unidad de
alimentación (Figura 50)
y sujete el poste del
asiento a la altura correcta (Par de torsión
33Nm)
(Figura 51).
3 Ponga el asiento en el suelo descansando sobre
el respaldo y quite la arandela y el perno de la
base del asiento (Figura 52).
4 Suba el asiento y colóquelo en el tubo del
asiento (Figura 53).
Nota: Tenga cuidado de no golpear el
interruptor de seguridad de giro al bajar el
asiento sobre el tubo del asiento (Figura 54).
5 Con cuidado gire el asiento hacia atrás y hacia
adelante hasta que se posicione la clavija del
mecanismo de bloqueo giratorio.
6 Gire el asiento totalmente usando las palancas
de giro.
7 Vuelva a instalar la arandela y el perno de la base
del asiento que quitó en el paso 3 (Figura 55).
8 Gire el asiento de nuevo a la posición de
desplazamiento utilizando las palancas de giro.
9 Quite la palanca de impulsión y los cables
de enlace y realice las conexiones de cable
del asiento alimentando a través del tubo/eje
(Figura 56) del asiento.
Nota: Asegúrese de que no hay cables cogidos
o atrapados al instalar la cubierta frontal de la
unidad de alimentación.
