MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE 261
Conexiones eléctricas del asiento 2000 Simplicity (manual)
Conexiones eléctricas
del asiento 2000 Simplicity
(manual)
Artículos requeridas: Herramientas requeridos:
• Ningunos • Ningunos
1 Realice las conexiones eléctricas del reposapiés
y asiento:
a Conecte el interruptor de potencia (2 rojos).
b Conecte la visualización de diagnóstico
(rojo, negro y amarillo).
c Conecte el haz de cables del interruptor de
llave en la unidad de alimentación (naranja
y verde) al conector del haz de cables del

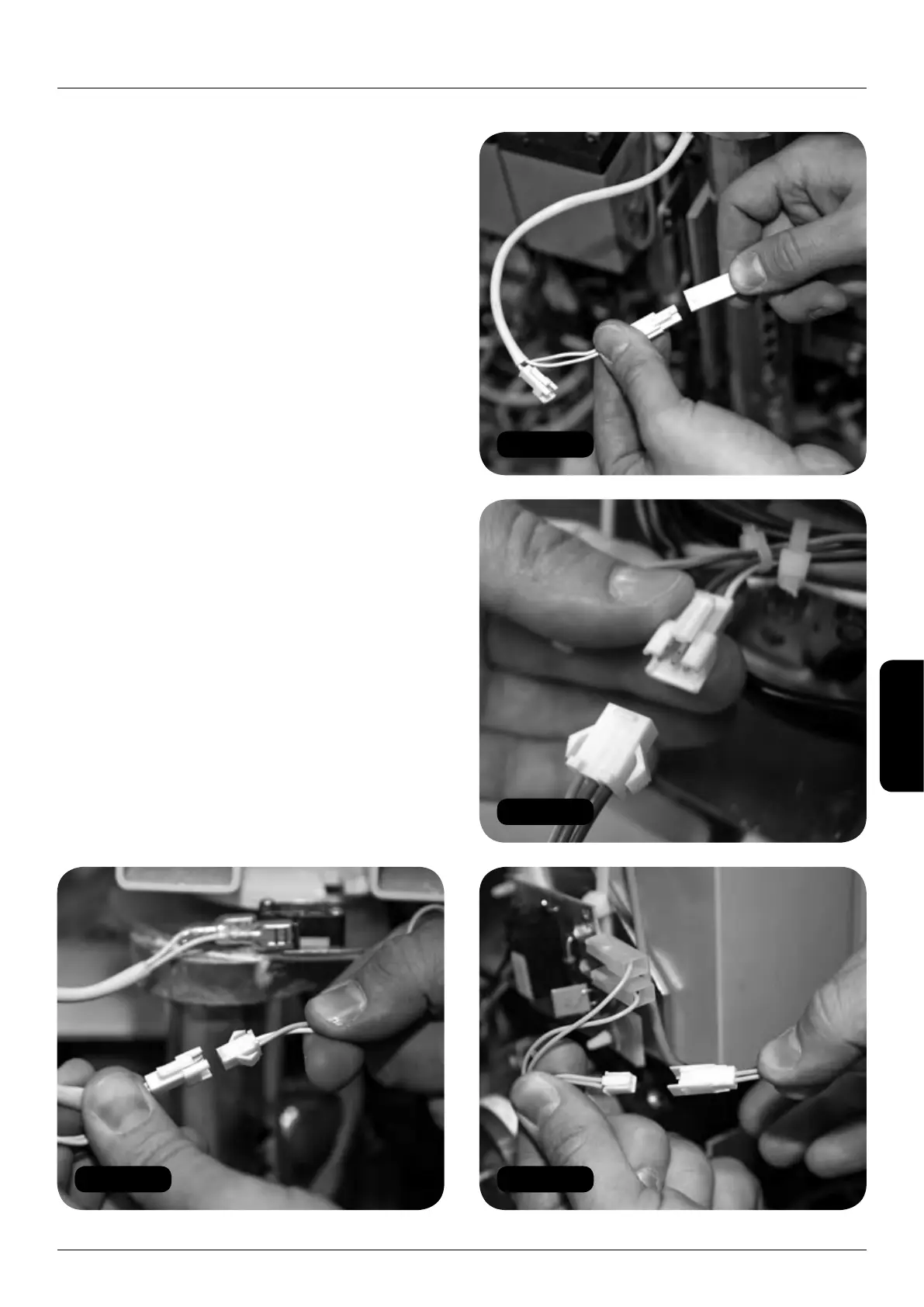

contacto de giro (2 blancos) (Figura 59).
d Conecte el asiento al conector del haz de
cables del contacto de giro (blanco) (Figura 60).
e Conecte el haz de cables de la palanca
(naranja, azul y verde) (Figura 61).
f Conecte los receptores infrarrojos en los lados
izquierdo y derecho de la unidad (manguito azul).
Solo reposapiés automático
g Conecte los haces de cable del reposapiés
(amarillo doble) (Figura 62).
h Conecte los cables del motor (rojo y negro)
según el diagrama en la página 292.
