266 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Conexiones eléctricas del asiento Style (manual)
Conexiones eléctricas
del asiento Style (manual)
Artículos requeridas: Herramientas requeridos:
• Ningunos • Ningunos
1 Realice las conexiones eléctricas del reposapiés
y asiento:
a Conecte el interruptor de potencia (2 rojos).
b Conecte la visualización de diagnóstico
(rojo, negro y amarillo).
c Conecte el haz de cabes del interruptor de
llave de la unidad de alimentación (naranja
y verde) al conector del haz de cables de

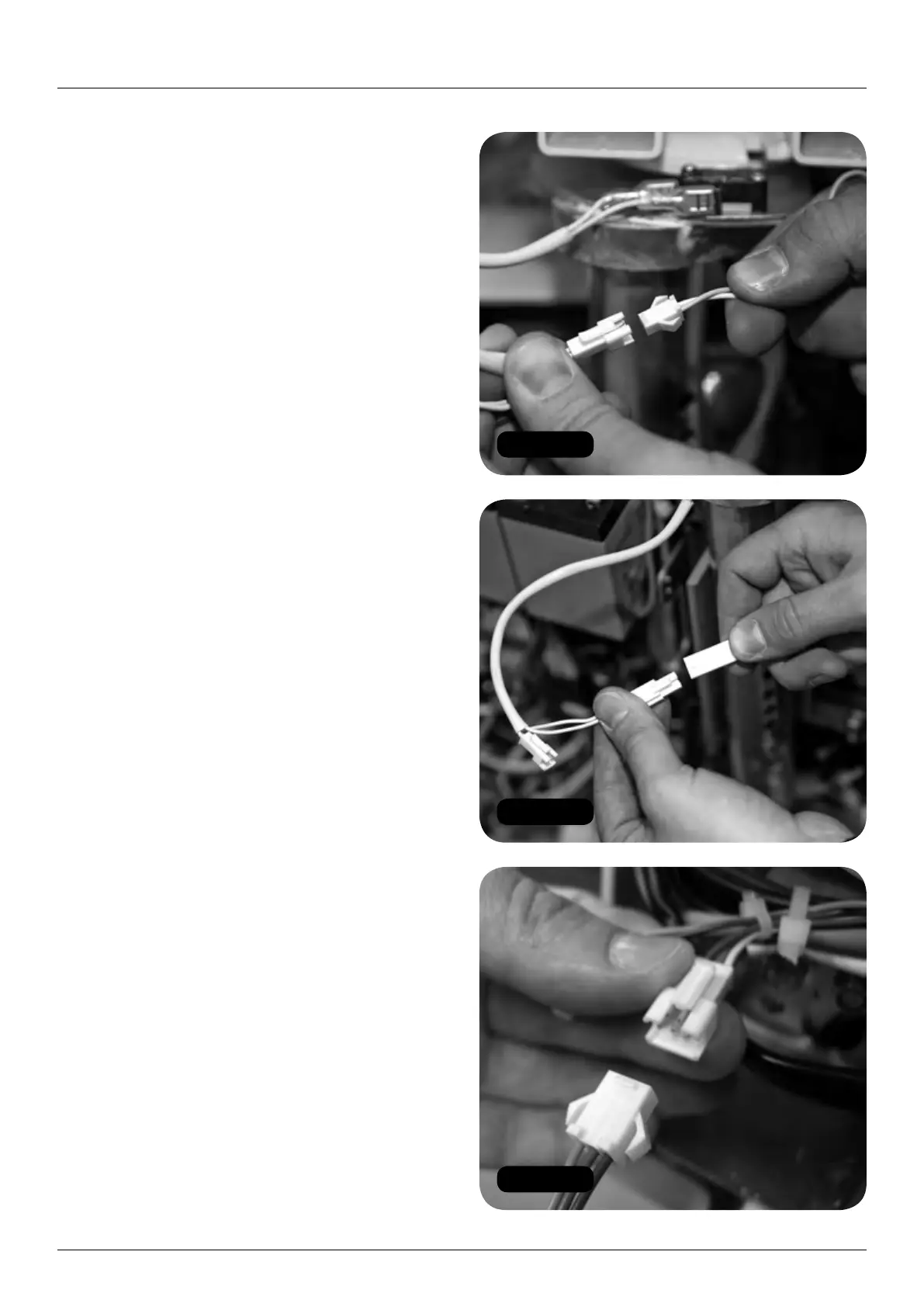

contacto del giro (2 blancos) (Figura 77).
d Conecte el asiento al conector del haz
de cables del contacto de giro (blanco)
(Figura 78).
e Conecte el haz de cables de la palanca
(naranja, azul y verde) (Figura 79).
f Conecte los receptores infrarrojos en los
lados izquierdo y derecho de la unidad
(manguito azul).
Solo reposapiés automático
g Conecte los haz de cables del reposapiés
(amarillo doble) (Figura 80).
h Conecte los cables del motor (rojo y negro)
según el diagrama en la página 292.
2 Conecte el terminal a tierra (negro) a la unidad
y asegure con la tuerca (Figuras 81 y 82).
3 Conecte el haz de cables principal del asiento
(marrón y rosa) al haz de cables del chasis (rojo
y rosa) – dos conectores negros (Figura 83).
4 Compruebe el funcionamiento de las
características automáticas, incluyendo
la palanca (véase las páginas 279-281).
5 Vuelva a poner y ajustar la cubierta frontal
de la unidad (Figura 84).
