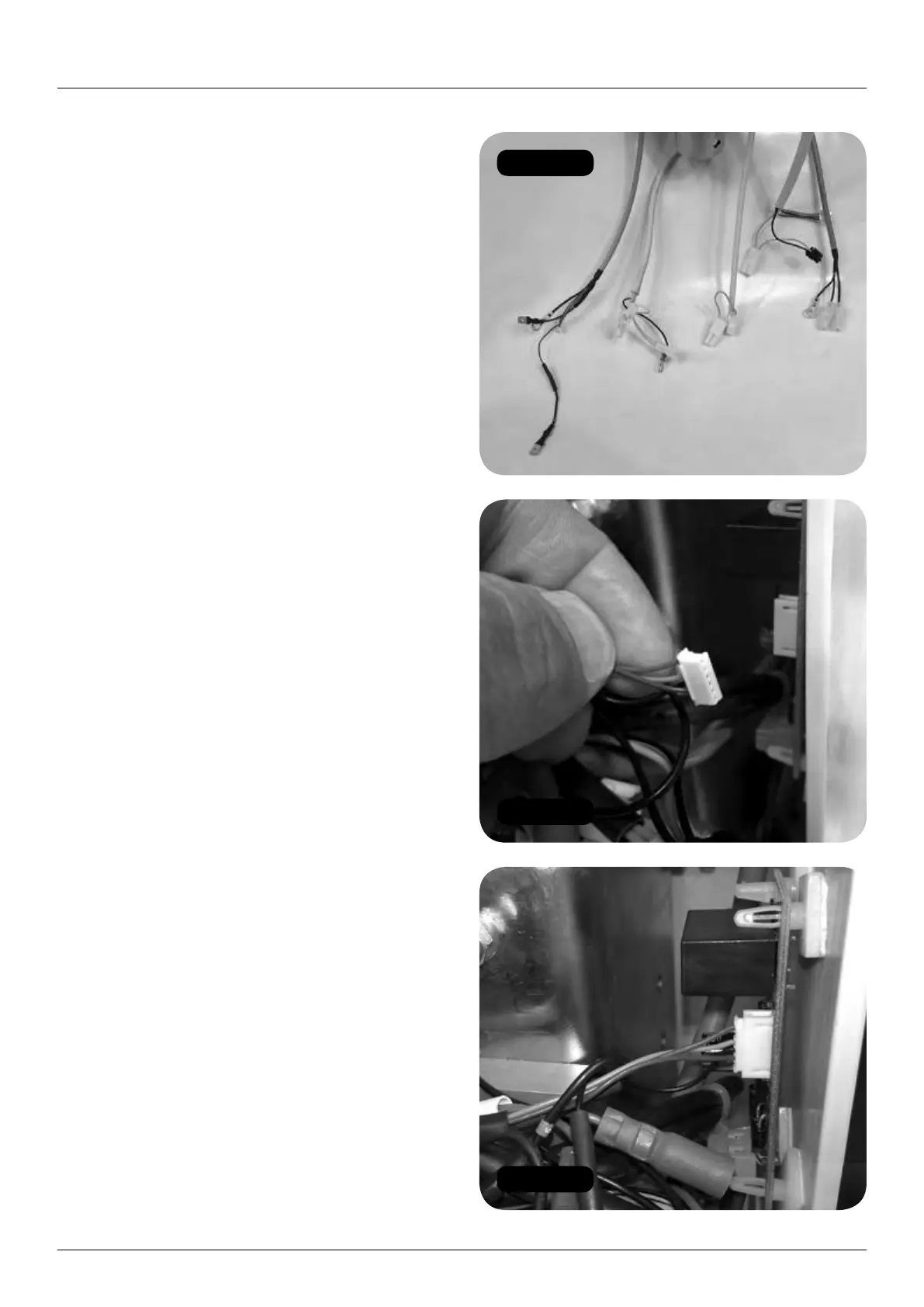

Figura 93
Figura 94
Figura 95
270 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Conexiones eléctricas del asiento Style (automático)
Conexiones eléctricas del
asiento Style (automático)
Artículos requeridas: Herramientas requeridos:
• Ningunos • Ningunos
1 Ahora tendrá cinco cables del asiento a conectar
con el chasis (Figura 93).
2 Empezando con el conectador del motor,
conecte al PCB en línea. Asegúrese de que la
superficie plana del conectador esté mirando
hacia el borde externo del PCB (Figura 94).
3 Empuje suavemente el conectador del haz de
cables del motor hacia dentro del PCB en línea
(Figura 95).
4 Conecte a tierra el haz de cables del motor con
el perno a tierra del chasis (Figura 96).
5 Conecte el haz de cables de anulación del
giro manual con el haz de cables del motor
(4 x Verdes 5) (Figura 97).
6 Conecte la tierra del haz de cables de anulación
del giro manual con el perno a tierra del chasis
(Figura 98).
7 Haz de cables del asiento 1. Conecte la tierra
con el perno a tierra del chasis y asegúrela
con la tuerca (Figura 99).
8 Realice las conexiones eléctricas del reposapiés
y asiento:
a Conecte el interruptor de potencia (2 rojos).
b Conecte la visualización de diagnóstico
(rojo, negro y amarillo).
c Conecte el haz de cabes del interruptor de
llave de la unidad de alimentación (naranja
y verde) al conector del haz de cables de
contacto del giro (2 blancos) (Figura 100).
d Conecte el asiento al conector del haz
de cables del contacto de giro (blanco)
(Figura 101).
e Conecte el haz de cables de la palanca
(naranja, azul y verde) (Figura 102).
f Conecte los receptores infrarrojos en los
lados izquierdo y derecho de la unidad
(manguito azul).
