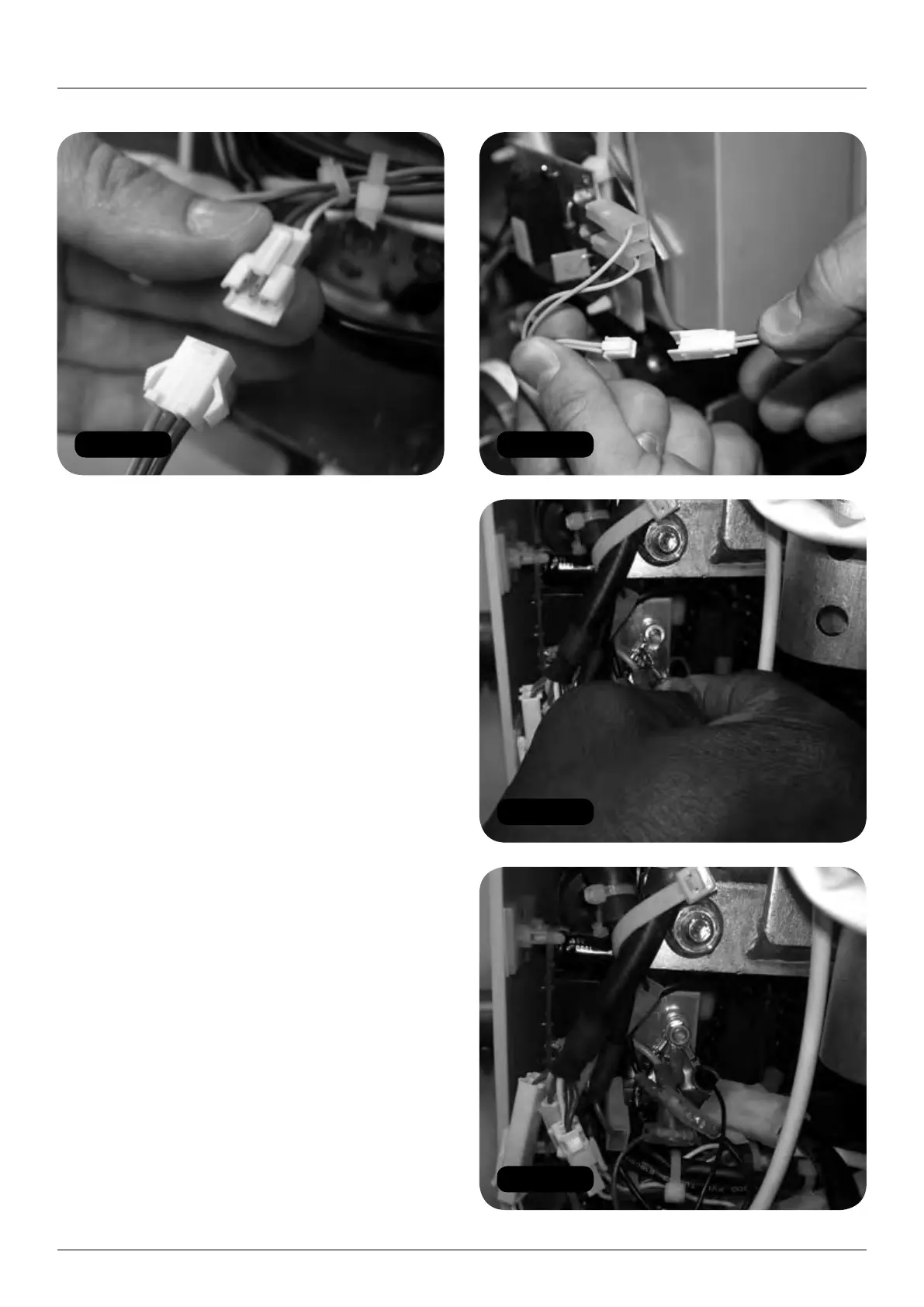

Figura 102 Figura 103
Figura 105
Figura 104
272 MANUAL DE INSTALACIÓN DE HANDICARE 2000 SIMPLICITY / STYLE
Conexiones eléctricas del asiento Style (automático)
Solo reposapiés automático
g Conecte los haz de cables del reposapiés
(amarillo doble) (Figura 103).
h Conecte los cables del motor (rojo y negro)
según el diagrama en la página 292.
9 Conecte el terminal a tierra (negro) a la unidad
y asegure con la tuerca (Figuras 104 y 105).
10 Conecte el haz de cables principal del asiento
(marrón y rosa) al haz de cables del chasis (rojo
y rosa) – dos conectores negros (Figura 106).
11 Compruebe el funcionamiento de las
características automáticas, incluyendo
la palanca (véase las páginas 279-281).
12 Ponga de nuevo la cubierta delantera del chasis
sobre la unidad y asegure con los tornillos.
Asegúrese que la placa de la cubierta de plástico
esté debajo de la cubierta frontal (Figura 107).
13 Vuelva a poner y ajustar la cubierta frontal
de la unidad (Figura 108).
