Assemblaggio della traccia
306 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Installazione dei montanti/rotaia
Nota: Serrare a mano i bulloni – non usare attrezzi
elettrici.
Bullone di bloccaggio
montante
M10 x 50 Viti a
testa cilindrica
45Nm
Bullone montante/
rotaia
M10 X 55 vite
a testa tonda
15Nm
Bullone unione rotaia M8 x 55 25Nm
Bulloni della rotaia
alla fine della corsia
x2 (con cappuccino
in plastica)
M10 X 55 viti
a testa tonda
10Nm
Prima sezione
1 Installare il montante più lontano e più in basso
all’altezza corretta. (Esempio:- Montante 16 –
Tipo A – altezza da impostare = 74mm
2 Installare l’ultima sezione prima del primo giunto
all’altezza corretta (Figura 6). Serrare il bullone
di blocco a 45Nm (Figura 7).
3 Fissare la rotaia superiore ai due montanti.
Utilizzare i bulloni montante/rotaia forniti
(Figura 8).
Nota: Vedere nota per le coppie specificate.
4 Fissare la rotaia inferiore.
5 Serrare il piedino per dare ulteriore stabilità al
resto della rotaia.
Seconda sezione
1 Installare il montante successivo all’altezza
corretta pronto per la seconda sezione della
rotaia. Esso deve essere posizionato appena
prima del giunto.
2 Aggiungere le sezioni successive della rotaia. La
sezione superiore e poi quella inferiore. Utilizzare
una chiave podger per facilitare l’inserimento
delle due sezioni di rotaia insieme (Figura 9).
3 Installare il montante successivo all’altezza
corretta da due rispetto a quello precedente
più vicino al giunto.

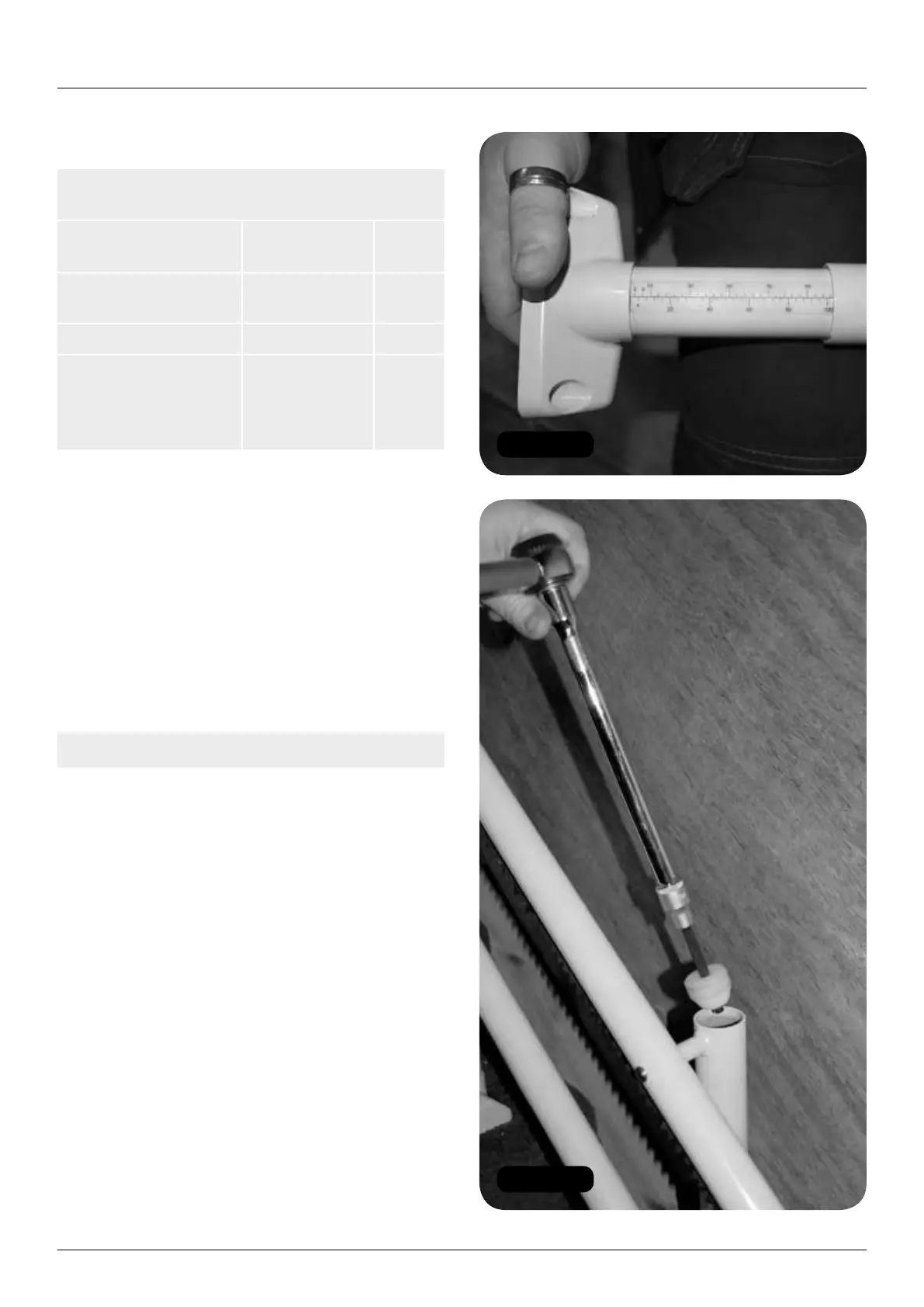

Figura 6
Figura 7
