314 HANDICARE 2000 SIMPLICITY / STYLE MANUALE DI INSTALLAZIONE
Unità di alimentazione e pedana appoggiapiedi
Pedana appoggiapiedi elettrica
a Rimuovere la pedana dalla sua confezione.
Allentare la vite e rimuovere l’albero dal gruppo.

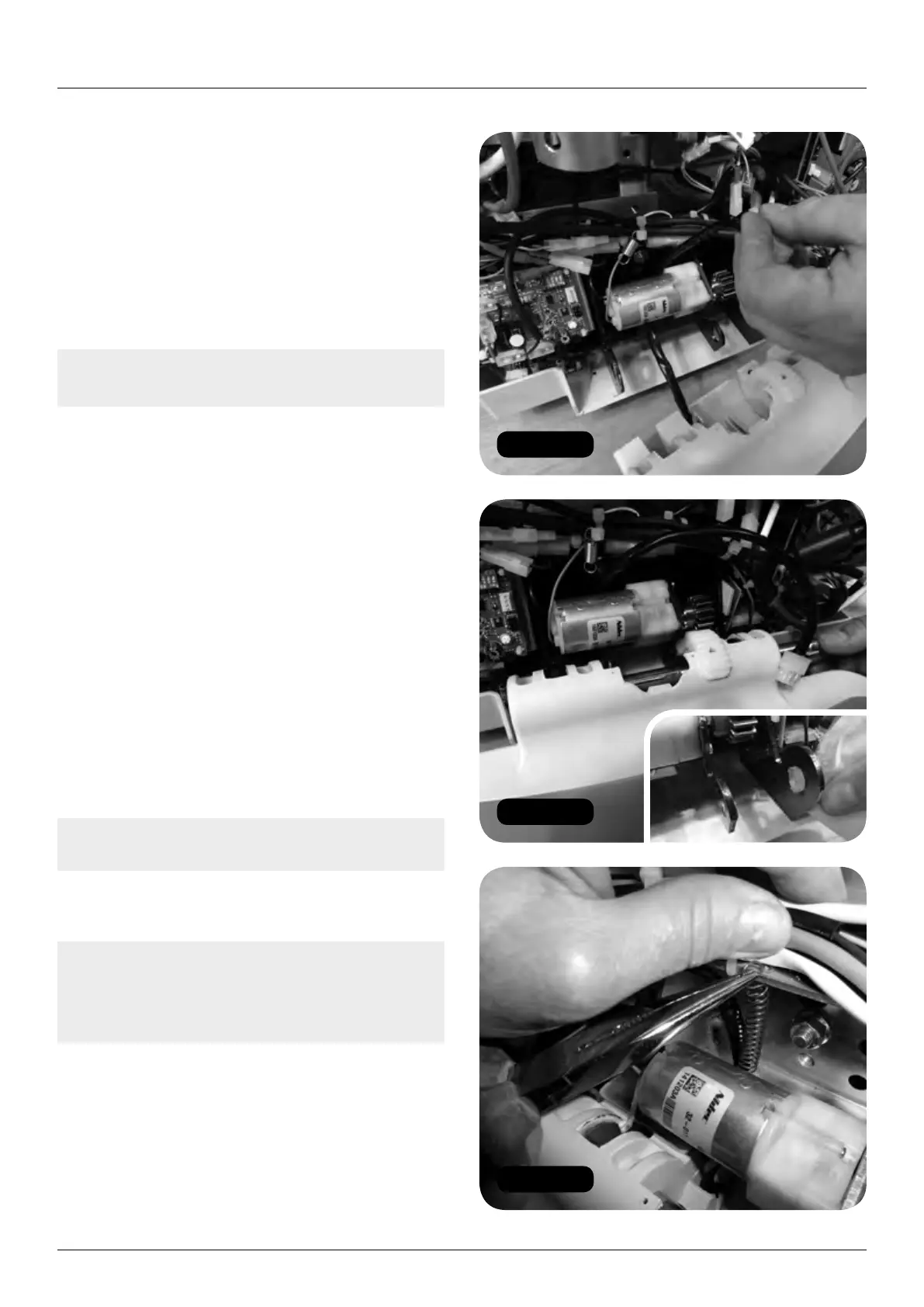

b Alimentare il circuito della pedana e molla
attorno alla parte posteriore del motore
(Figura 36).
c Fissare la pedana all’unità di alimentazione
(Figura 37).
Nota: Lubrificare i tre perni di articolazione e
l’albero con grasso HTEP (grasso non tossico).
d Fissare la molla alla staffa del telaio principale
(Figura 38).
e Fissare il connettore (Figura 39).
6 Montare le batterie (kit accessori pedana)
(Figura 40).
7 Collegate la leva dei telai del sedile fittizio:
a Guidando la leva del connettore a 8 vie
(Parte No 181001.50083) e telaio a
conversione (SIM22900) – sedile, direzione,
interruttore a chiave e perno (puó essere solo
fissato in un modo) (Figura 41).
b 2.5mm batteria di collegamento (Parte No
181001.52036) attraverso i cavi liberi della
batteria – cavo rosso di collegamento
(Figura 42).
Nota: Assicuratevi che questa connessione non
sia collegata a terra in quanto fará saltare il fusibile.
8 Portate il power pack sulla traccia usando la leva
di guida.
Nota: Assicuratevi che i perni superiori ed
inferiori siano collegati in modo corretto con i
denti corrispondenti sulla cima a sul fondo della
traccia (Figura 43).
